9
Installieren
9.1 Installieren, hydraulisch
A

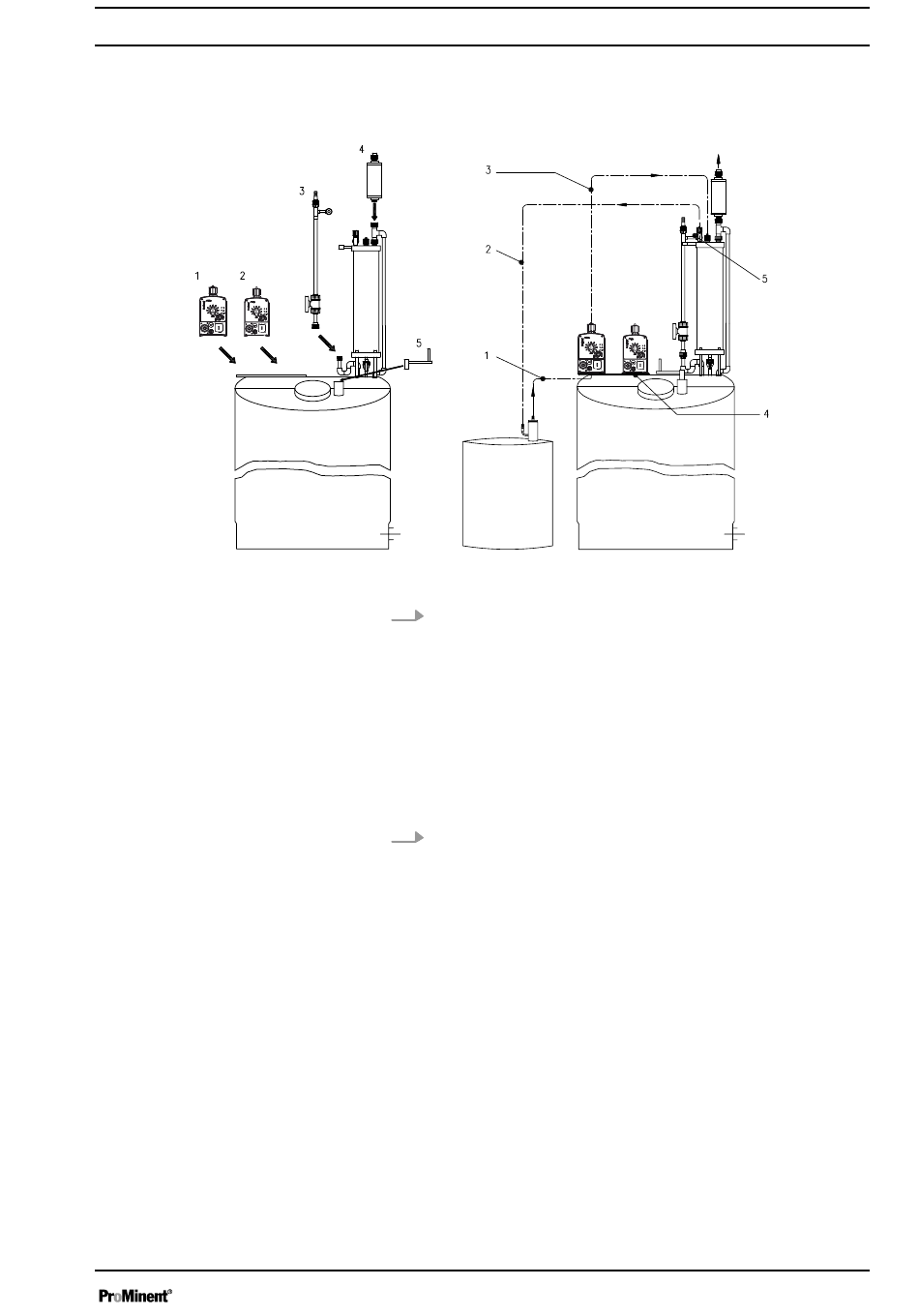

Abb. 3: A. Teile verschrauben, B. Interne Leitungsverbindungen herstellen
B
1.
Die gelieferten Teile des Hydrazin-Dosiersystems zusam‐
menstellen und dicht mit den Anschlüssen des Dosierbehäl‐
ters verschrauben - siehe Abb. 3 A.
1. - die Umfüllpumpe
2. - die Dosierpumpe
3. - den Verdünnungswasserzulauf
4. - das Aktivkohlefilter. Mit dem Metallwinkel zusätzlich
fixieren!
5. - die Handkurbel
2.
Die internen Leitungsverbindungen herstellen - siehe
Abb. 3B.
1. - Saugleitung der Umfüllpumpe zu Kupplung für den Vor‐
ratsbehälter. Dort Schlauchschellen verwenden!
2. - Gaspendelleitung von Zumessgefäß zu Kupplung für
den Vorratsbehälter. Dort Schlauchschellen verwenden!
3. - Umfüllleitung von Umfüllpumpe zu Zumessgefäß
4. - Saugleitung der Dosierpumpe
Installieren
P_HYD_0021_SW
15
