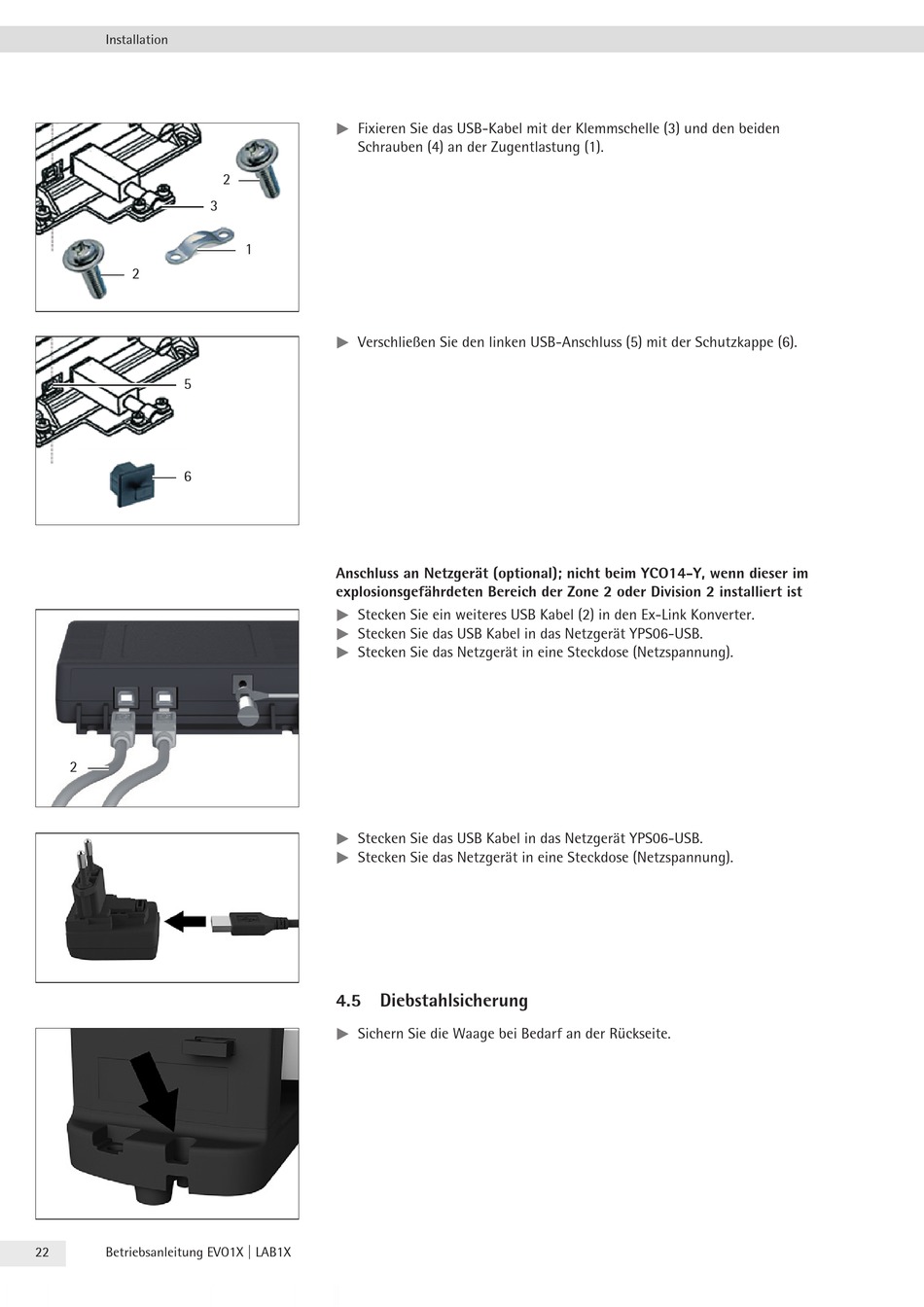

Installation
2
5
6
2
22
Betriebsanleitung EVO1X | LAB1X
Fixieren Sie das USB-Kabel mit der Klemmschelle (3) und den beiden
t
Schrauben (4) an der Zugentlastung (1).
2
3
1
Verschließen Sie den linken USB-Anschluss (5) mit der Schutzkappe (6).
t
Anschluss an Netzgerät (optional); nicht beim YCO14-Y, wenn dieser im
explosionsgefährdeten Bereich der Zone 2 oder Division 2 installiert ist
Stecken Sie ein weiteres USB Kabel (2) in den Ex-Link Konverter.
t
Stecken Sie das USB Kabel in das Netzgerät YPS06-USB.
t
Stecken Sie das Netzgerät in eine Steckdose (Netzspannung).
t
Stecken Sie das USB Kabel in das Netzgerät YPS06-USB.
t
Stecken Sie das Netzgerät in eine Steckdose (Netzspannung).
t
4.5 Diebstahlsicherung
Sichern Sie die Waage bei Bedarf an der Rückseite.
t
