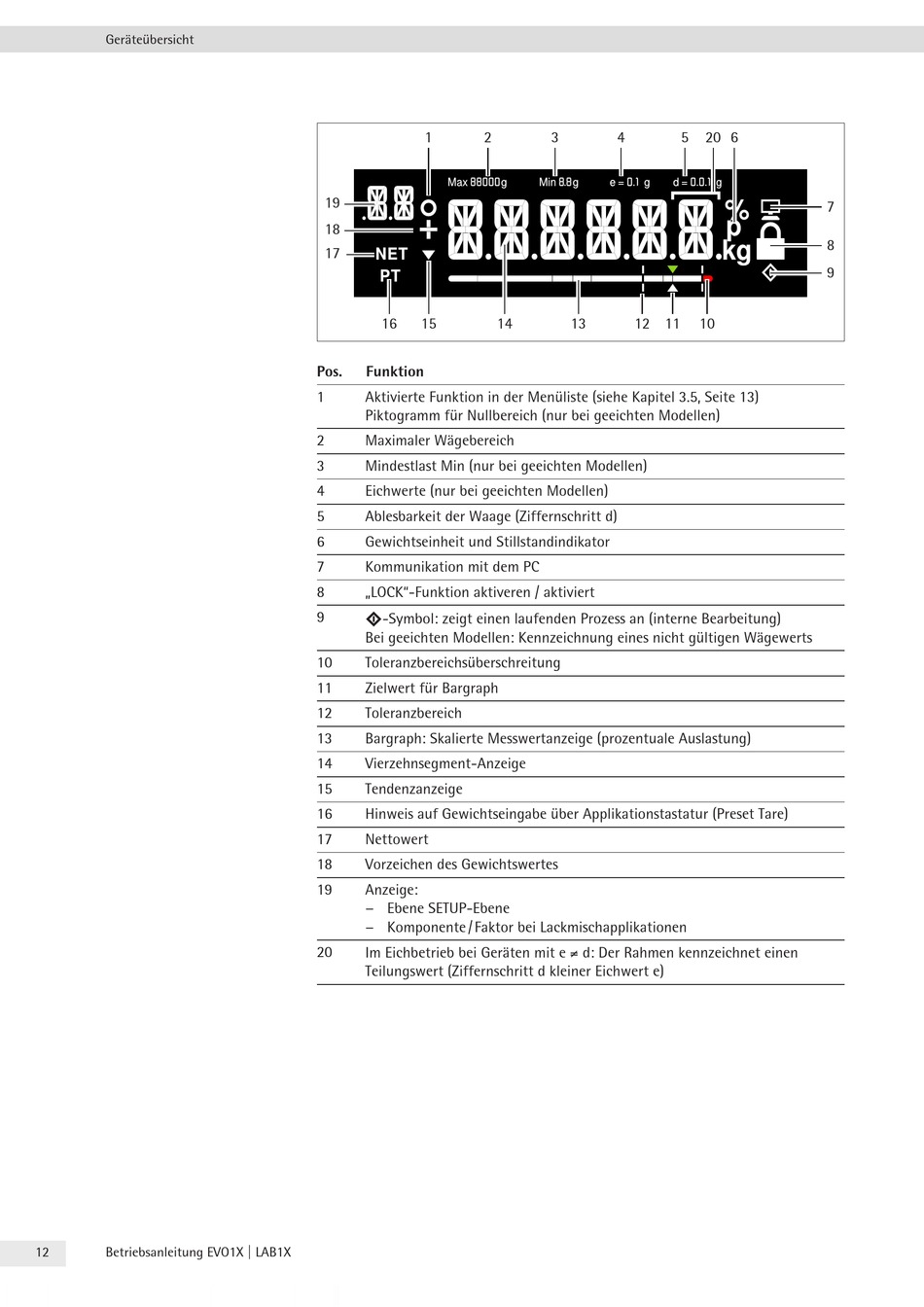

Geräteübersicht
12
Betriebsanleitung EVO1X | LAB1X
1
2
19
18
17
16
15
Pos.
Funktion
1
Aktivierte Funktion in der Menüliste (siehe Kapitel 3.5, Seite 13)
Piktogramm für Nullbereich (nur bei geeichten Modellen)
2
Maximaler Wägebereich
3
Mindestlast Min (nur bei geeichten Modellen)
4
Eichwerte (nur bei geeichten Modellen)
5
Ablesbarkeit der Waage (Ziffernschritt d)
6
Gewichtseinheit und Stillstandindikator
7
Kommunikation mit dem PC
8
„LOCK"-Funktion aktiveren / aktiviert
9
l-Symbol: zeigt einen laufenden Prozess an (interne Bearbeitung)
Bei geeichten Modellen: Kennzeichnung eines nicht gültigen Wägewerts
10
Toleranzbereichsüberschreitung
11
Zielwert für Bargraph
12
Toleranzbereich
13
Bargraph: Skalierte Messwertanzeige (prozentuale Auslastung)
14
Vierzehnsegment-Anzeige
15
Tendenzanzeige
16
Hinweis auf Gewichtseingabe über Applikationstastatur (Preset Tare)
17
Nettowert
18
Vorzeichen des Gewichtswertes
19
Anzeige:
− Ebene SETUP-Ebene
− Komponente / Faktor bei Lackmischapplikationen
20
Im Eichbetrieb bei Geräten mit e ≠ d: Der Rahmen kennzeichnet einen
Teilungswert (Ziffernschritt d kleiner Eichwert e)
3
4
14
13
12
11
5
20 6
7
8
9
10
