ABB ZS1 Betriebsanleitung Seite 54

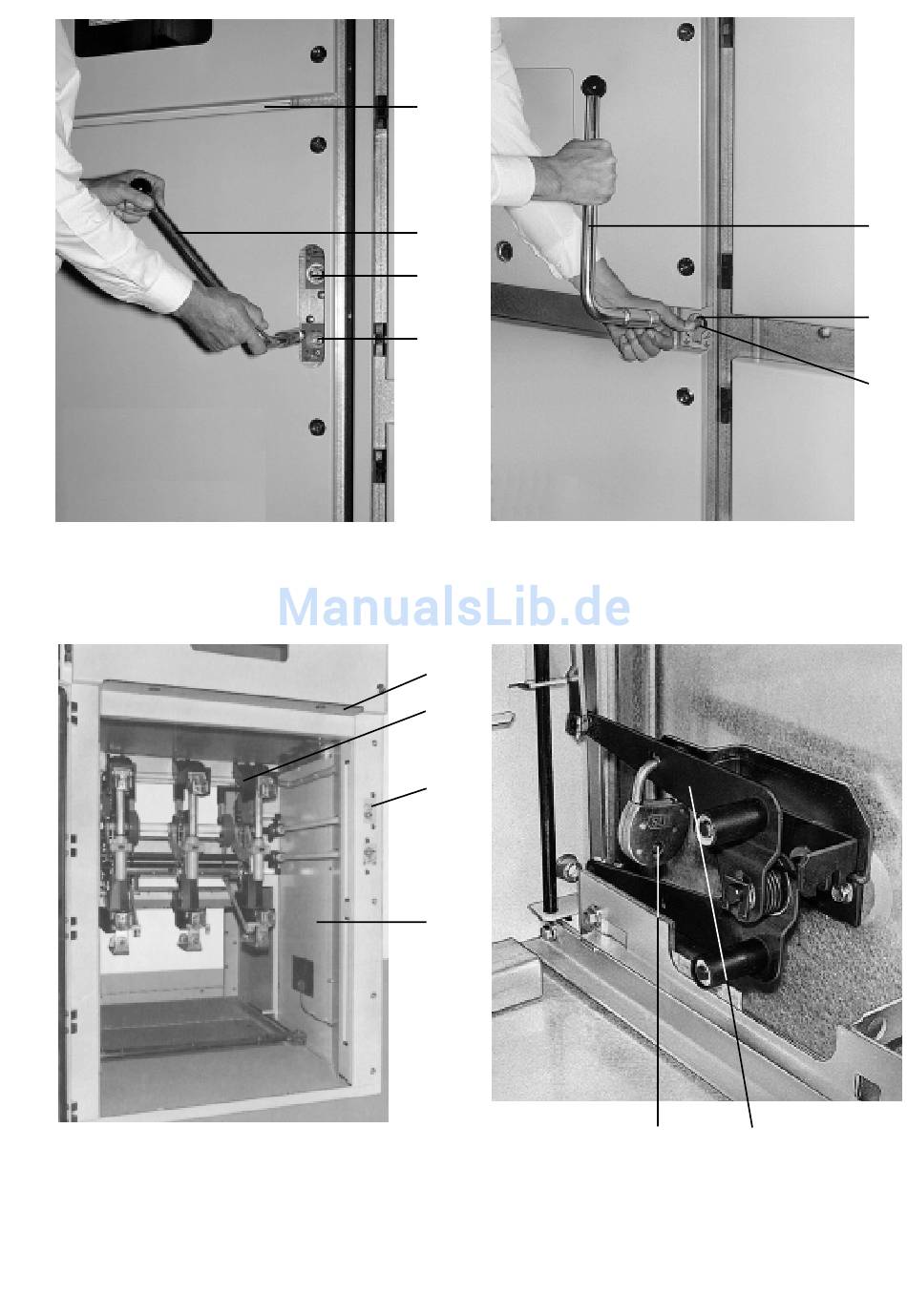

Bild 6/13: Vorbereitung zur Betätigung eines Lasttrennschalters
und/oder des integrierten Erdungsschalters
1.10 Schlitzabdeckung klappbar, federbelastet
35.1 Antrieb Lasttrennschalter
35.2 Antrieb Erdungsschalter
122 Schalthebel
Bild 6/15: Schaltfeld mit Lasttrennschalter und Sicherungsanbau
34 Lasttrennschalter
35.1 Antrieb Lasttrennschalter
36 Isolierende Schutzplatte
43.4 Schachtabdeckungen,
interne Verdrahtung
ABB Power Distribution
1.10
122
35.1
35.2
Bild 6/14: Vorbereitung zur Erdungsschalterbetätigung am
Leistungsschalterfeld
14 Handantrieb des Erdungsschalters
14.1 Antriebswelle
14.2 Schieber
122 Schalthebel
36
34
35.1
43.4
Bild 6/16: Hebel für Blendenbetätigung abgeschlossen
38 Hebel
130 Vorhängeschloß
130 38
122
14/
14.1
14.2
55
