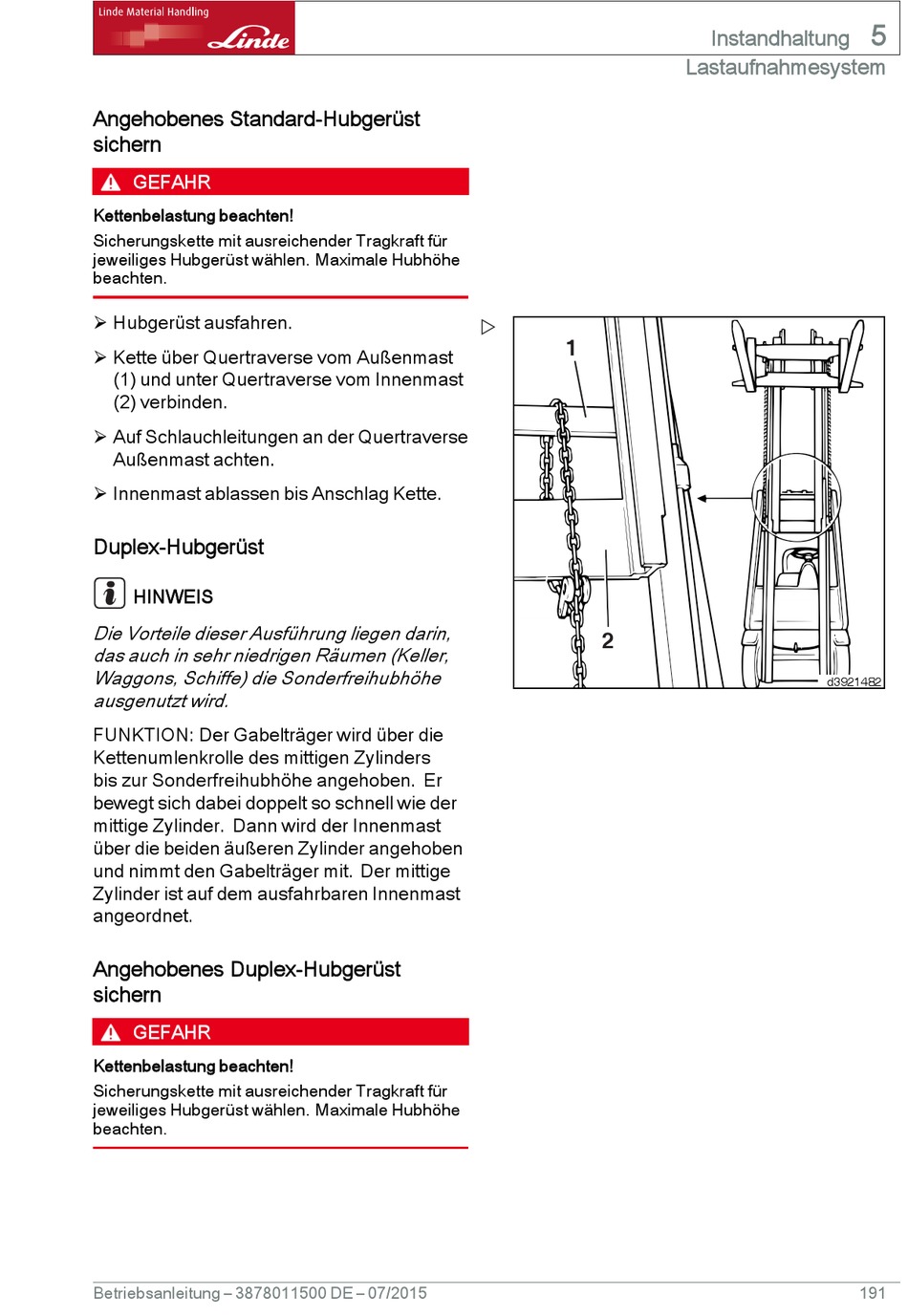

Angehobenes Standard-Hubgerüst
sichern
GEFAHR
Kettenbelastung beachten!
Sicherungskette mit ausreichender Tragkraft für
jeweiliges Hubgerüst wählen. Maximale Hubhöhe
beachten.
 Hubgerüst ausfahren.
 Kette über Quertraverse vom Außenmast
(1) und unter Quertraverse vom Innenmast
(2) verbinden.
 Auf Schlauchleitungen an der Quertraverse
Außenmast achten.
 Innenmast ablassen bis Anschlag Kette.
Duplex-Hubgerüst
HINWEIS
Die Vorteile dieser Ausführung liegen darin,
das auch in sehr niedrigen Räumen (Keller,
Waggons, Schiffe) die Sonderfreihubhöhe
ausgenutzt wird.
FUNKTION: Der Gabelträger wird über die
Kettenumlenkrolle des mittigen Zylinders
bis zur Sonderfreihubhöhe angehoben. Er
bewegt sich dabei doppelt so schnell wie der
mittige Zylinder. Dann wird der Innenmast
über die beiden äußeren Zylinder angehoben
und nimmt den Gabelträger mit. Der mittige
Zylinder ist auf dem ausfahrbaren Innenmast
angeordnet.
Angehobenes Duplex-Hubgerüst
sichern
GEFAHR
Kettenbelastung beachten!
Sicherungskette mit ausreichender Tragkraft für
jeweiliges Hubgerüst wählen. Maximale Hubhöhe
beachten.
