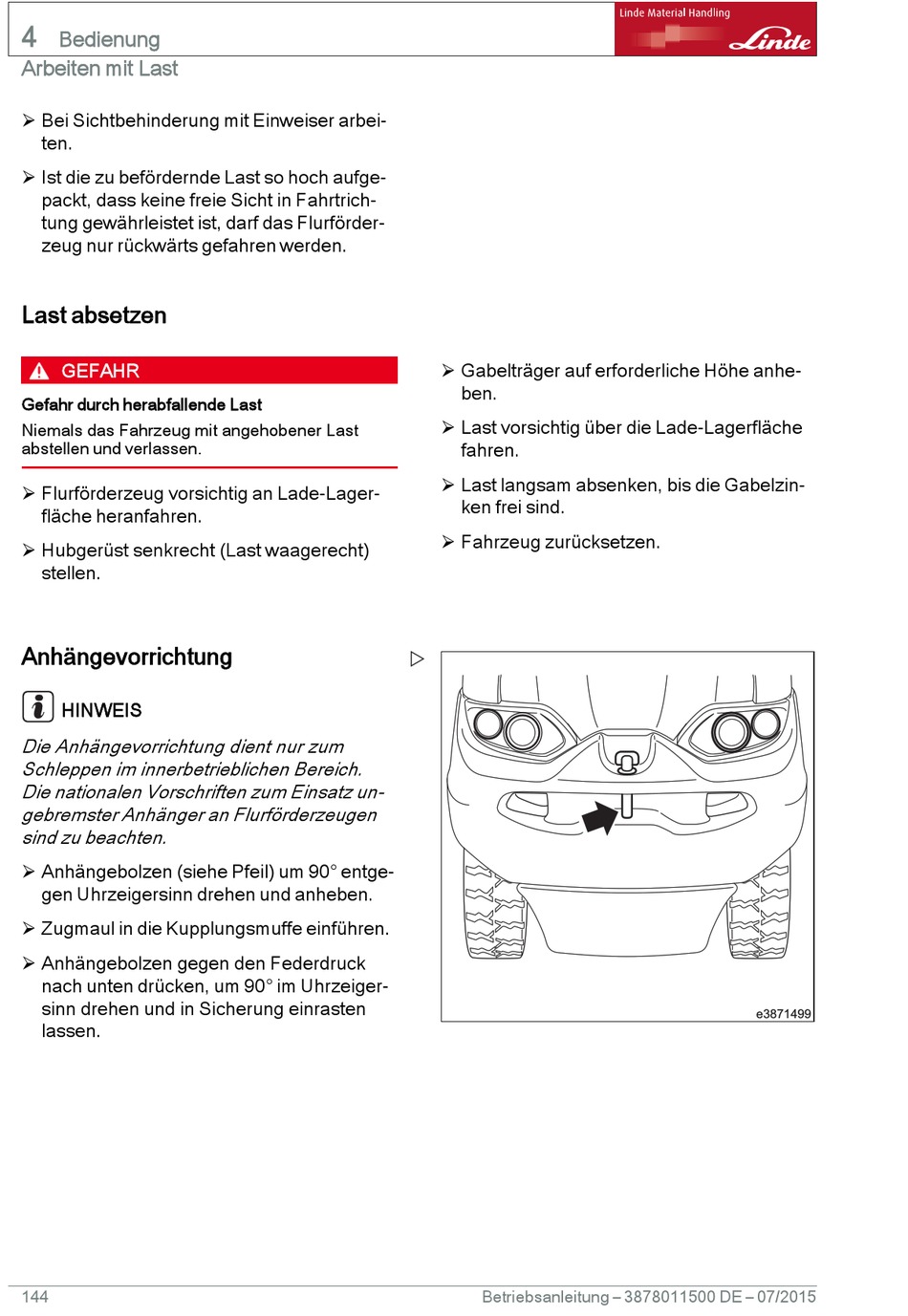

Last Absetzen; Anhängevorrichtung - Linde E20 Betriebsanleitung

4
Bedienung
Arbeiten mit Last
 Bei Sichtbehinderung mit Einweiser arbei-
ten.
 Ist die zu befördernde Last so hoch aufge-
packt, dass keine freie Sicht in Fahrtrich-
tung gewährleistet ist, darf das Flurförder-
zeug nur rückwärts gefahren werden.

Last absetzen

GEFAHR
Gefahr durch herabfallende Last
Niemals das Fahrzeug mit angehobener Last
abstellen und verlassen.
 Flurförderzeug vorsichtig an Lade-Lager-
fläche heranfahren.
 Hubgerüst senkrecht (Last waagerecht)
stellen.
Anhängevorrichtung
HINWEIS
Die Anhängevorrichtung dient nur zum
Schleppen im innerbetrieblichen Bereich.
Die nationalen Vorschriften zum Einsatz un-
gebremster Anhänger an Flurförderzeugen
sind zu beachten.
 Anhängebolzen (siehe Pfeil) um 90° entge-
gen Uhrzeigersinn drehen und anheben.
 Zugmaul in die Kupplungsmuffe einführen.
 Anhängebolzen gegen den Federdruck
nach unten drücken, um 90° im Uhrzeiger-
sinn drehen und in Sicherung einrasten
lassen.
144
 Gabelträger auf erforderliche Höhe anhe-
ben.
 Last vorsichtig über die Lade-Lagerfläche
fahren.
 Last langsam absenken, bis die Gabelzin-
ken frei sind.
 Fahrzeug zurücksetzen.
Betriebsanleitung – 3878011500 DE – 07/2015
e3871499
