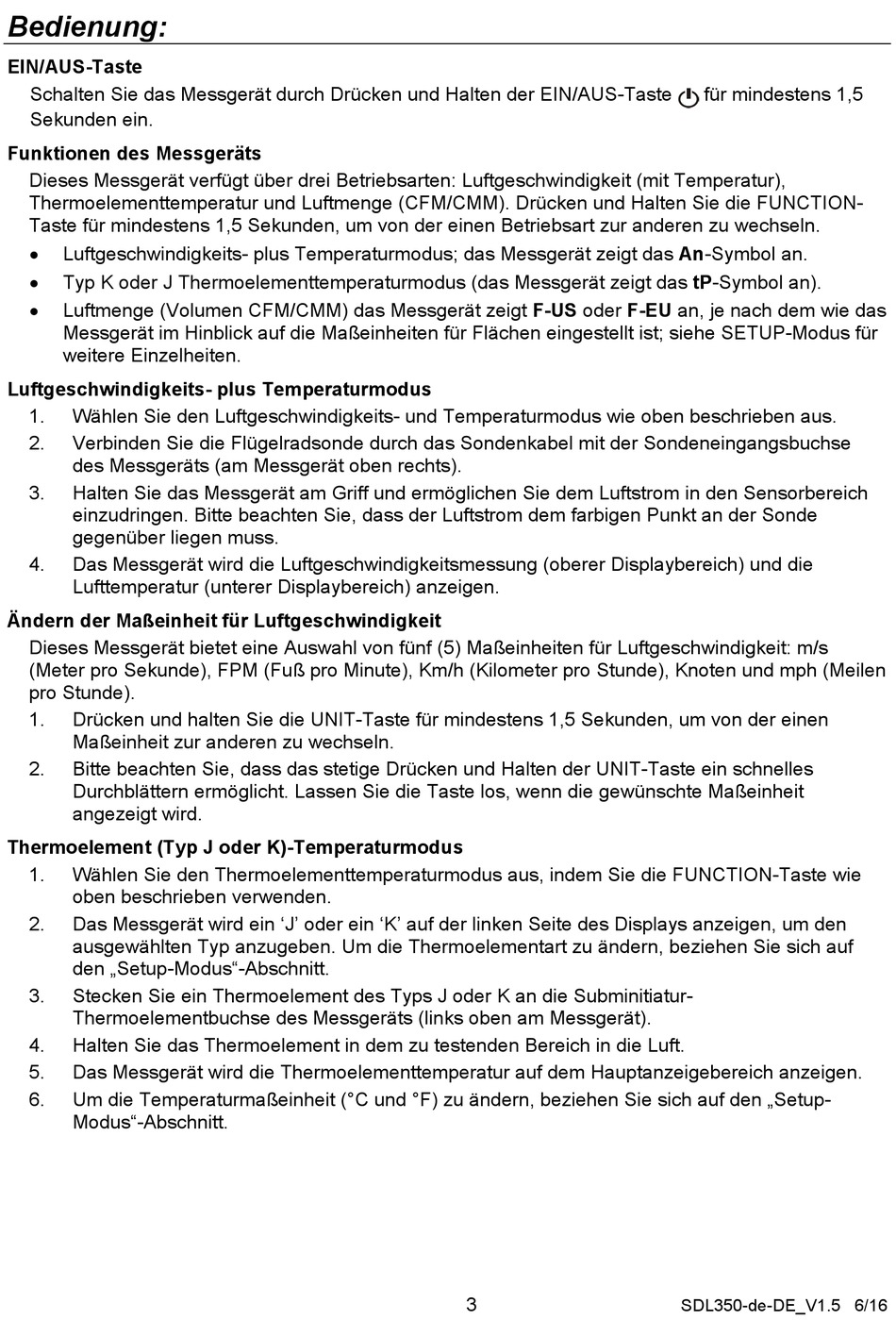

Bedienung:
EIN/AUS-Taste
Schalten Sie das Messgerät durch Drücken und Halten der EIN/AUS-Taste
Sekunden ein.
Funktionen des Messgeräts
Dieses Messgerät verfügt über drei Betriebsarten: Luftgeschwindigkeit (mit Temperatur),
Thermoelementtemperatur und Luftmenge (CFM/CMM). Drücken und Halten Sie die FUNCTION-
Taste für mindestens 1,5 Sekunden, um von der einen Betriebsart zur anderen zu wechseln.
Luftgeschwindigkeits- plus Temperaturmodus; das Messgerät zeigt das An-Symbol an.
Typ K oder J Thermoelementtemperaturmodus (das Messgerät zeigt das tP-Symbol an).
Luftmenge (Volumen CFM/CMM) das Messgerät zeigt F-US oder F-EU an, je nach dem wie das
Messgerät im Hinblick auf die Maßeinheiten für Flächen eingestellt ist; siehe SETUP-Modus für
weitere Einzelheiten.
Luftgeschwindigkeits- plus Temperaturmodus
1.
Wählen Sie den Luftgeschwindigkeits- und Temperaturmodus wie oben beschrieben aus.
2.
Verbinden Sie die Flügelradsonde durch das Sondenkabel mit der Sondeneingangsbuchse
des Messgeräts (am Messgerät oben rechts).
3.
Halten Sie das Messgerät am Griff und ermöglichen Sie dem Luftstrom in den Sensorbereich
einzudringen. Bitte beachten Sie, dass der Luftstrom dem farbigen Punkt an der Sonde
gegenüber liegen muss.
4.
Das Messgerät wird die Luftgeschwindigkeitsmessung (oberer Displaybereich) und die
Lufttemperatur (unterer Displaybereich) anzeigen.
Ändern der Maßeinheit für Luftgeschwindigkeit
Dieses Messgerät bietet eine Auswahl von fünf (5) Maßeinheiten für Luftgeschwindigkeit: m/s
(Meter pro Sekunde), FPM (Fuß pro Minute), Km/h (Kilometer pro Stunde), Knoten und mph (Meilen
pro Stunde).
1.
Drücken und halten Sie die UNIT-Taste für mindestens 1,5 Sekunden, um von der einen
Maßeinheit zur anderen zu wechseln.
2.
Bitte beachten Sie, dass das stetige Drücken und Halten der UNIT-Taste ein schnelles
Durchblättern ermöglicht. Lassen Sie die Taste los, wenn die gewünschte Maßeinheit
angezeigt wird.
Thermoelement (Typ J oder K)-Temperaturmodus
1.
Wählen Sie den Thermoelementtemperaturmodus aus, indem Sie die FUNCTION-Taste wie
oben beschrieben verwenden.
2.
Das Messgerät wird ein 'J' oder ein 'K' auf der linken Seite des Displays anzeigen, um den
ausgewählten Typ anzugeben. Um die Thermoelementart zu ändern, beziehen Sie sich auf
den „Setup-Modus"-Abschnitt.
3.
Stecken Sie ein Thermoelement des Typs J oder K an die Subminitiatur-
Thermoelementbuchse des Messgeräts (links oben am Messgerät).
4.
Halten Sie das Thermoelement in dem zu testenden Bereich in die Luft.
5.
Das Messgerät wird die Thermoelementtemperatur auf dem Hauptanzeigebereich anzeigen.
6.
Um die Temperaturmaßeinheit (°C und °F) zu ändern, beziehen Sie sich auf den „Setup-
Modus"-Abschnitt.
3
für mindestens 1,5
SDL350-de-DE_V1.5 6/16
