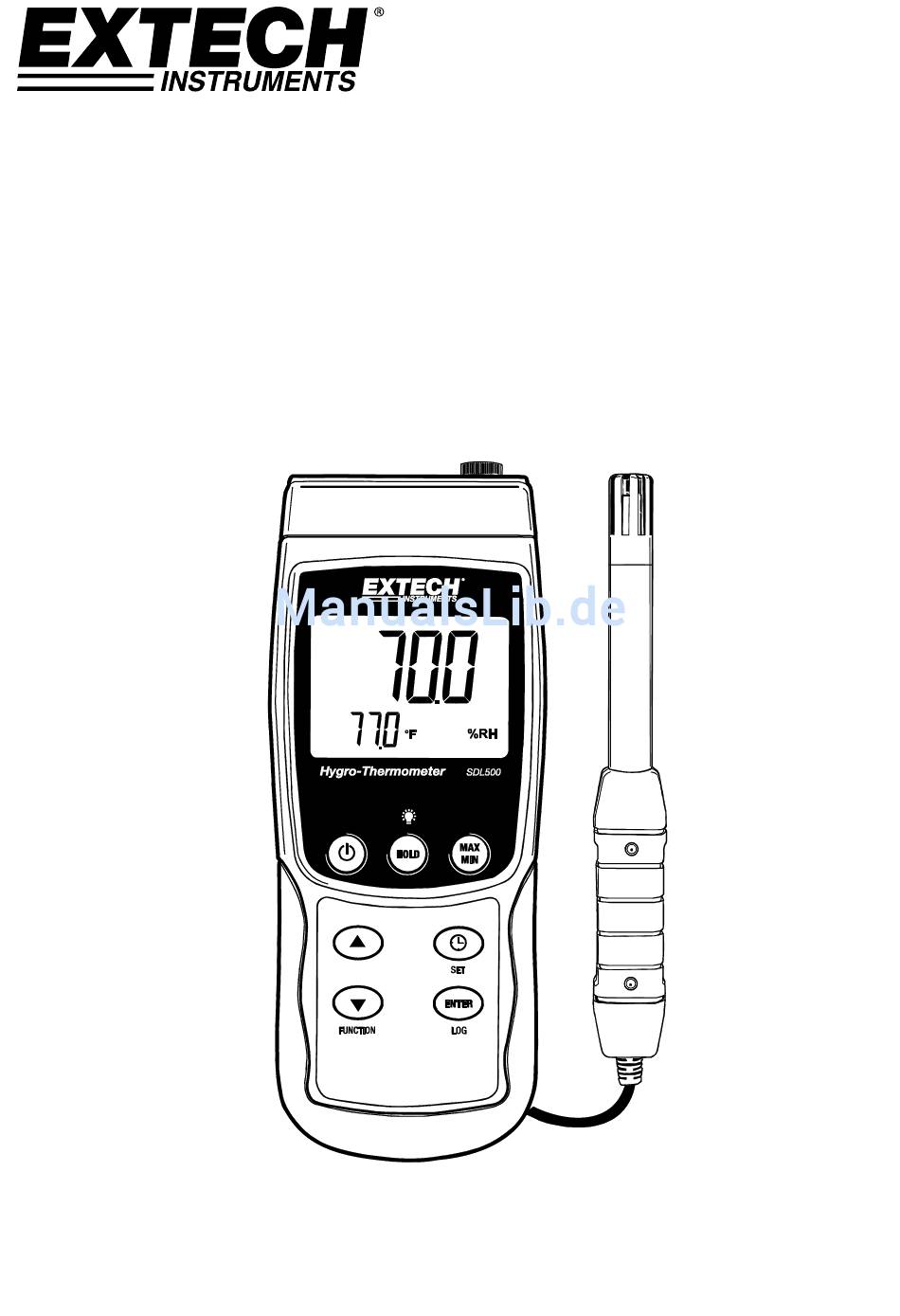

- Seite 1 Benutzerhandbuch Hygrothermometer / Datenlogger Modell SDL500 Die Bedienungsanleitung finden Sie in weiteren Sprachen auf www.extech.com...
-
Seite 2: Beschreibung Des Messgeräts

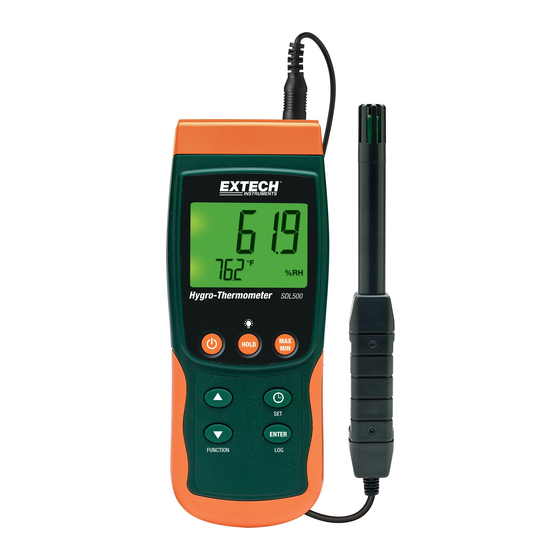

Einführung Herzlichen Glückwunsch zum Kauf des Extech SDL500 Hydrothermometers, ein Messgerät der SD- Logger Serie. Dieses Messgerät zeigt Temperatur- und relative Feuchtigkeitswerte mithilfe der gelieferten Sonde und Temperaturwerte mithilfe einer optionalen Thermoelementsonde des Typs J oder K an und speichert diese ab. Feuchtigkeits- und Taupunkttemperaturkalkulationen können ebenfalls angezeigt werden. -
Seite 3: Erste Schritte
Greifen Sie auf den Setup-Modus zu, um das Messgerät weiter einzustellen. Verbinden eines optionalen Thermoelementsensors Das SDL500 akzeptiert einen optionalen Thermoelement-Temperatursensor des Typs ‘J’ oder Typs ‘K’ Schließen Sie ein Thermoelement an die Subminiaturbuchse am oberen linken Ende des Messgeräts mit der Aufschrift ‘Thermocouple Temp. -
Seite 4: Setup-Modus
Greifen Sie auf den SP-t-Parameter zu. Verwenden Sie die Pfeiltasten, um die gewünschte Abtastrate auszuwählen. Die verfügbaren Einstellungen sind: 0, 1, 2, 5, 10, 30, 60, 120, 300, 600, 1800 und 3600 Sekunden. Drücken Sie die ENTER-Taste, um die Einstellung zu bestätigen. SDL500-de-DE_V1.4 11/16... - Seite 5 Verwenden Sie die Pfeiltasten, um °C oder °F auszuwählen. Drücken Sie ENTER, um die Einstellung zu bestätigen. Drücken und halten Sie die SET-Taste für mindestens 1,5 Sekunden, um in den normalen Betriebsmodus zurückzukehren (oder warten Sie 7 Sekunden auf die automatische Umschaltung in den normalen Betriebsmodus). SDL500-de-DE_V1.4 11/16...
-
Seite 6: Messungen Und Ähnliche Funktionen
Wenn versucht wird Messungen außerhalb des spezifizierten Bereichs des Thermoelements vorzunehmen ist ebenfalls Personenschaden möglich. Anzeige der Taupunkttemperaturkalkulation Das SDL500 kann die Ergebnisse einer Taupunktkalkulation basierend auf den Messungen der relativen Feuchtigkeit und Temperatur anzeigen. Folgen Sie den Anweisungen für ‘relative Feuchtigkeit-/Temperatursondenmessungen’ im oben beschriebenen Abschnitt, lassen Sie jedoch die FUNCTION-Taste los, wenn das ‘dP’-Symbol... - Seite 7 Anzeige der Nasstemperaturkalkulation Das SDL500 kann die Ergebnisse einer Nässekalkulation basierend auf den Messungen der relativen Feuchtigkeit und Temperatur anzeigen. Folgen Sie den Anweisungen für ‘relative Feuchtigkeit-/Temperatursondenmessungen’ im oben beschriebenen Abschnitt, lassen Sie jedoch die FUNCTION-Taste los, wenn das ‘_Et’-Symbol angezeigt wird.
- Seite 8 Drücken und halten Sie die LOG Taste für mindestens1,5 Sekunden, um den manuellen Datenlogging-Modus zu verlassen. Hinweis: Wenn die SDL500 RH-Modus eingestellt ist, RH-Daten nur die Lufttemperatur und% wird protokolliert und gespeichert werden. Wenn das Messgerät zu DEW-Point-Modus, der Lufttemperatur,% rF, Taupunkt-Set und die Daten werden protokolliert und gespeichert werden. Wenn das Messgerät Wet Bulb-Modus, der Lufttemperatur,% rF, und Feuchtkugeldaten eingestellt werden...
- Seite 9 Stecken Sie die SD-Karte direkt in einen SD-Kartenleser des PCs. Wenn der PC nicht über einen Kartenleser verfügt, verwenden Sie einen SD-Kartenadapter (in den meisten Computerzubehörläden erhältlich). Schalten Sie den PC ein und starten Sie ein Tabellenkalkulationsprogramm. Öffnen Sie die gespeicherten Dateien in dem Tabellenkalkulationsprogramm. SDL500-de-DE_V1.4 11/16...
- Seite 10 407001-USB-Kit (RS232-auf-USB-Kabel und Treiber-CD) ist erforderlich. Wechselstromadapter Dieses Messgerät wird durch normalerweise durch sechs (6) 1,5 V AA Batterien betrieben. Ein optionaler 9 V-Adapter ist erhältlich. Bei Verwendung des Adapters wird das Messgerät dauerhaft mit Strom versorgt. Die EIN/AUS-Taste ist dabei deaktiviert. SDL500-de-DE_V1.4 11/16...
-
Seite 11: Ersetzen Und Entsorgung Der Batterien
Bei ausgeschaltener Hintergrundbeleuchtung und angeschaltenem Datenlogger: ca. 28 mA dc Mit angeschaltener Hintergrundbeleuchtung müssen ca. 12 mA dc addiert werden. Gewicht 345 g (0,76 lbs.) nur das Messgerät Abmessungen Hauptgerät: 182 x 73 x 47,5 mm (7,1 x 2,9 x 1,9”) SDL500-de-DE_V1.4 11/16... - Seite 12 Die Genauigkeit entspricht nur der des Messgeräts. Thermoelementsonden addieren eine zusätzliche Messabweichung. Die oben genannten Spezifikationen sind unter einer HF-Feldstärke geringer als 3 V/M und einer Frequenz geringer als 30 MHz getestet worden. Copyright © 2014‐2016 FLIR Systems, Inc. Alle Rechte vorbehalten, einschließlich des Rechts der vollständigen oder teilweisen Vervielfältigung in jeder Form. ISO‐9001 Certified www.extech.com SDL500-de-DE_V1.4 11/16...
