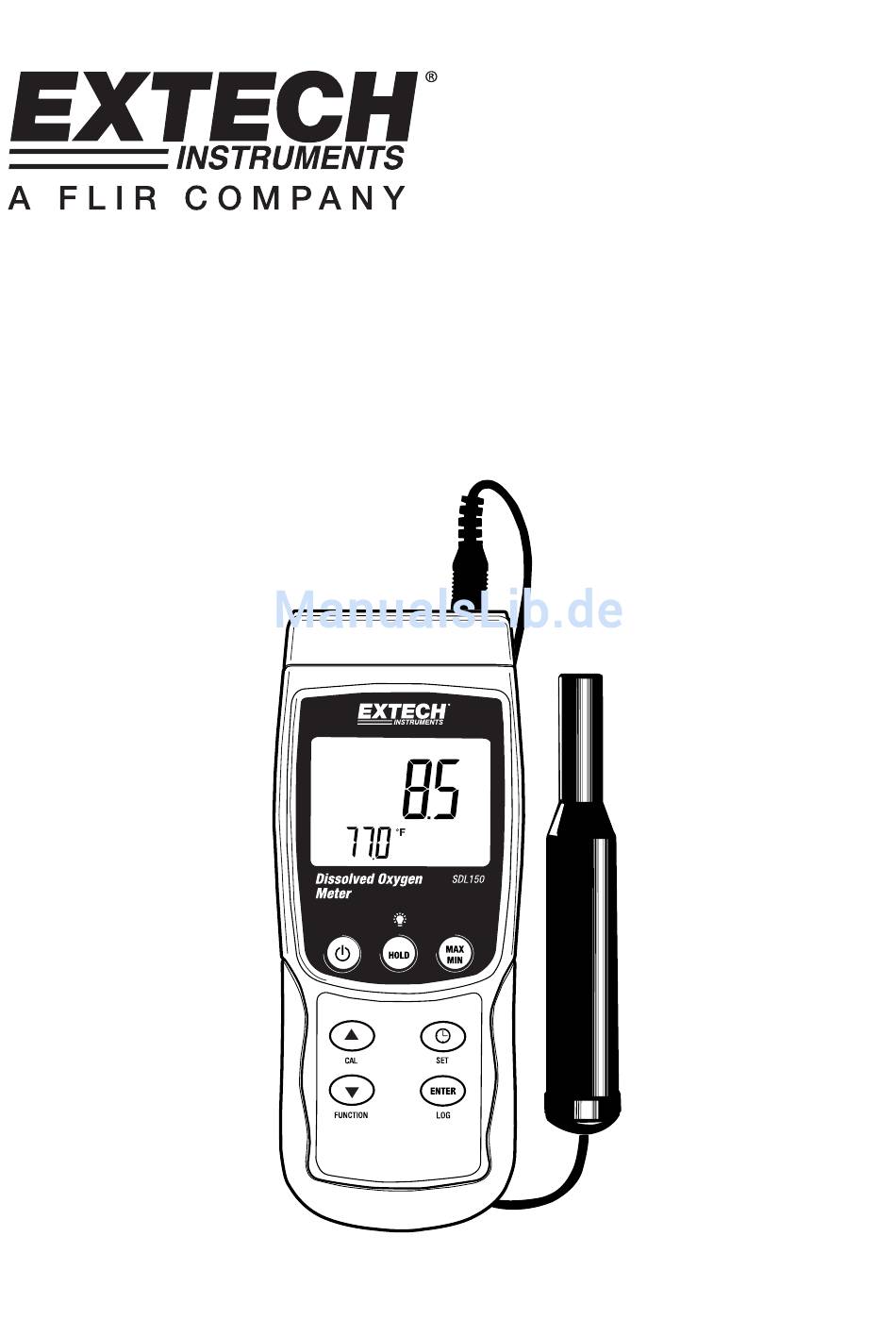

- Seite 1 Bedienungsanleitung Messgerät für gelösten Sauerstoff SD-Karten-Echtzeit-Datenlogger Modell SDL150...
-
Seite 2: Sicherheitshinweise

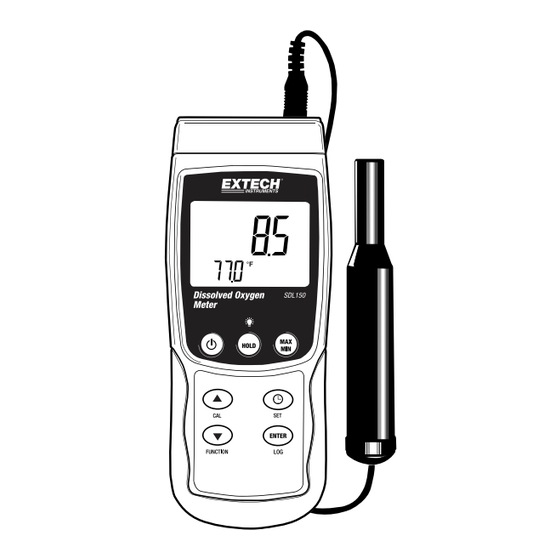

Einführung Herzlichen Glückwunsch zum Kauf des Extech SDL150 Messgeräts für gelösten Sauerstoff, ein Messgerät der SD-Logger Serie. Dieses Messgerät zeigt Messwerte gelösten Sauerstoffs im Bereich von 0 bis zu 20,0 mg/l, Sauerstoffs in der Luft von 0 bis zu 100% und der Temperatur von... -
Seite 3: Beschreibung Der Sonde
Schutzkappe Erste Schritte Zubehör • Das SDL150 beinhaltet Batterien, eine SD-Karte, eine Sonde (mit Ersatzsonde und Blende), Elektrolyt und Tragekoffer. Falls Gegenstände fehlen, benachrichtigen Sie bitte den Händler, über den dieses Produkt verkauft wurde. • Ein optionaler Wechselstromadapter und ein universale Wechselstromadapter (UK, EU, US) sowie Ersatzsonden, Membranen und Elektrolyte sind über Extech-Händler erhältlich. - Seite 4 LCD-Displays angezeigt. Bei Messungen außerhalb des festgelegten Bereichs werden Striche (- - -) auf dem Display des Messgeräts angezeigt. Temperaturmessungen werden im Bereich von 0 bis zu 50 C (32 bis zu 122 F) auf der unteren, kleineren Stellenanzeige des LCD-Displays angezeigt. SDL150-EU-GE-V2.1 11/11...
- Seite 5 Nachdem sich der Messwert stabilisiert hat, drücken und halten Sie die UP und DOWN Pfeiltasten, bis CAL 0 im unteren Bereich des Displays erscheint. Lassen Sie die UP und DOWN Pfeiltasten los. Die Kalibrierung ist abgeschlossen. SDL150-EU-GE-V2.1 11/11...
- Seite 6 2. Gießen Sie das alte Elektrolyt aus dem Behälter des Sondenkopf aus 3. Füllen Sie den Sondenkopf mit dem neuen Elektrolyt auf 4. Setzen Sie den Sondenkopf zurück auf den Sondenkörper auf 5. Der Sondenkopf sollte in der Schutzhülle aufbewahrt werden, wenn er nicht in Gebrauch ist SDL150-EU-GE-V2.1 11/11...
- Seite 7 Drücken und halten Sie die MAX-/MIN-Taste für mindestens 1,5 Sekunden, um den MAX- /MIN-Modus zu verlassen. Das Messgerät gibt einen Signalton ab, die REC-/MAX-/MIN- Symbole erlöschen, der MAX-/MIN-Speicher wird gelöscht und das Messgerät kehrt in den normalen Betriebsmodus zurück. SDL150-EU-GE-V2.1 11/11...
-
Seite 8: Setup-Modus
Drücken Sie die ENTER-Taste, um die Einstellung zu bestätigen. Drücken und halten Sie die SET-Taste für mindestens 1,5 Sekunden, um in den normalen Betriebsmodus zurückzukehren (oder warten Sie einfach 7 Sekunden auf die automatische Umschaltung in den normalen Betriebsmodus). SDL150-EU-GE-V2.1 11/11... - Seite 9 Betriebsmodus zurückzukehren (oder warten Sie einfach 7 Sekunden auf die automatische Umschaltung in den normalen Betriebsmodus). Einstellen der %SALZ-Kompensation Greifen Sie auf den SALT-Parameter zu. Verwenden Sie die Pfeiltaste, um die %SALZ-Kompensation auszuwählen (0 bis zu 50%) Drücken Sie ENTER, um die Einstellung zu bestätigen. SDL150-EU-GE-V2.1 11/11...
- Seite 10 Format eingestellt, welches die ganze Zahl von der Zehnerstelle durch einen Punkt trennt, d. h. 20.00. Das europäische Format verwendet ein Komma, d. h. 20,00, um die ganze Zahl von der Zehnerstelle zu trennen. Beziehen Sie sich zum Ändern dieser Einstellung auf den Abschnitt „Setup-Modus“. SDL150-EU-GE-V2.1 11/11...
- Seite 11 30 000 Messwerte gespeichert werden können. Dieses Verfahren wird bis zu 99 Dateien fortgesetzt. Danach wird ein weiterer Ordner (DOA02) angelegt, in welchen weitere 99 Tabellenkalkulationsdateien gespeichert werden können. Dieser Prozess setzt sich auf dieselbe Weise bis zum Ordner DOA03 bis DOA10 (letzter zulässiger Ordner) fort. SDL150-EU-GE-V2.1 11/11...
-
Seite 12: Ersetzen Und Entsorgung Der Batterien
Alle EU Bürger sind rechtlich dazu verpflichtet sich an die Batterieverordnung, zur Rückgabe gebrauchter Batterien, zu halten. Lassen Sie diese nur über den Fachhandel oder durch Batterie-Sammelstellen in Ihrer Gemeinde entsorgen. Die Entsorgung im Hausmüll ist nicht gestattet! SDL150-EU-GE-V2.1 11/11... -
Seite 13: Technische Daten
0 bis zu 50% Sondenkompensation Höhe (Höhenlage) 0 bis zu 8 900 m (29,300 Fuß) Copyright © 2011 Extech Instruments Corporation (a FLIR company) Alle Rechte vorbehalten; einschließlich des Rechts auf Vervielfältigung im Ganzen oder in Teilen in jeglicher Form www.extech.com SDL150-EU-GE-V2.1 11/11...
