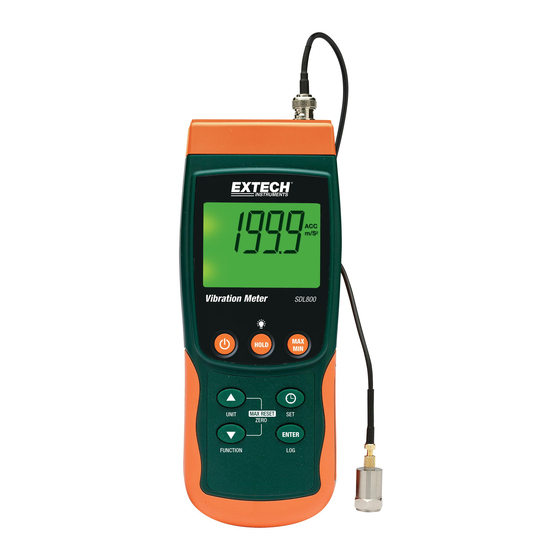

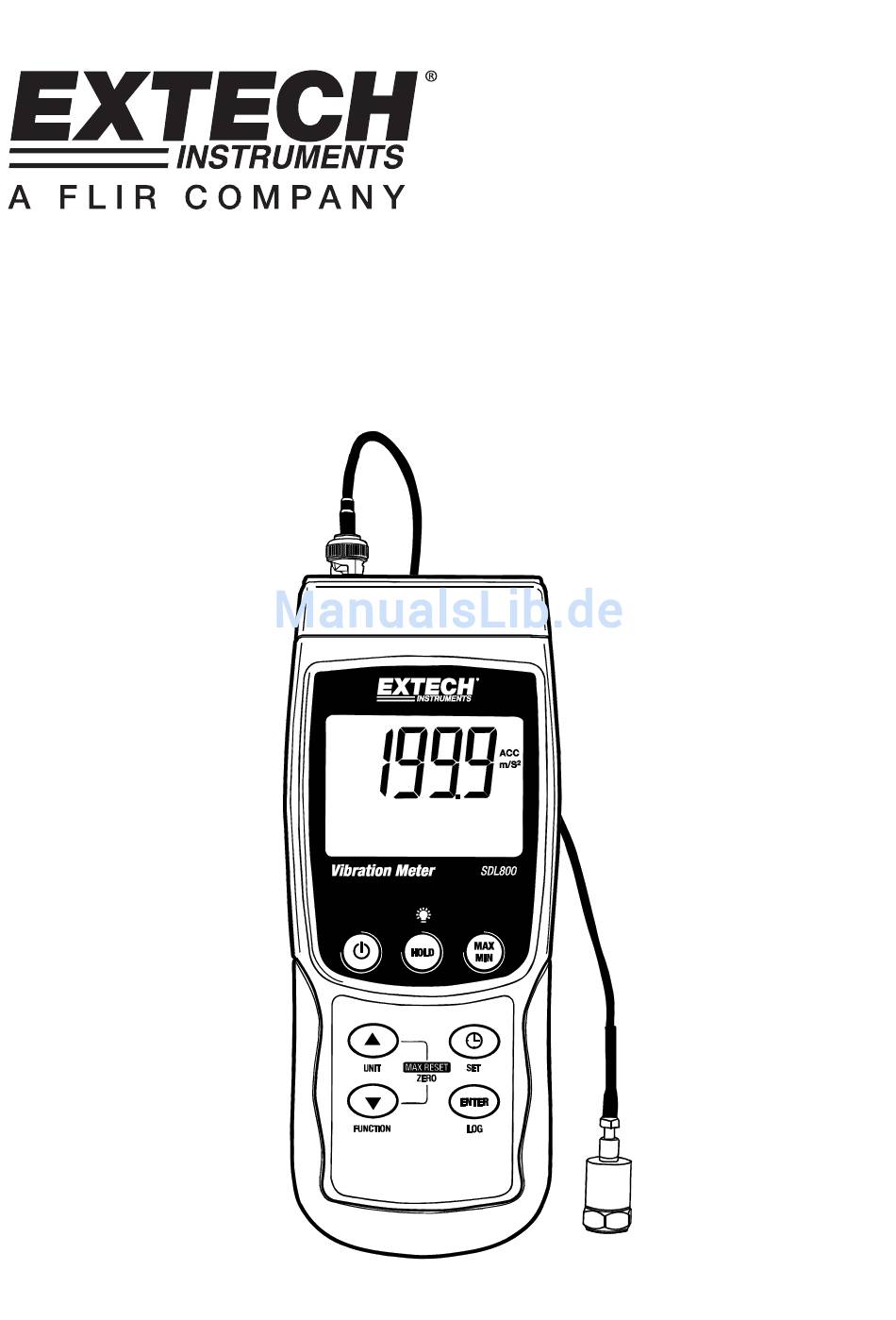

- Seite 1 Benutzerhandbuch Schwingungsmessgerät SD-Karten-Echtzeit-Datenlogger Modell SDL800...
-
Seite 2: Sicherheitshinweis
Einführung Herzlichen Glückwunsch zum Kauf des Extech SDL800 Schwingungmessegerät. Dieses Messgerät zeigt Schwingungsmessungwerte bei Beschleunigung, Geschwindigkeit und Verformung an und speichert diese ab. Mögliche Maßeinheiten sind Meter/s , ft/s , g, mm/s, cm/s, in/s, mm und inch. Erfasste Datenmesswerte werden auf einer SD-Karte zum Transfer auf einen PC gespeichert. -
Seite 3: Erste Schritte
Sie dann die UNIT-Taste los. Das Messgerät wird durch die vorhandenen Maßeinheiten durchblättern, nachdem die UNIT-Taste für mindestens 1,5 Sekunden gedrückt wurde. Die gespeicherte Maßeinheit wird zur Standardmäßig eingestellten Maßeinheit beim Einschalten des Geräts. EINHEIT DISPLAY-ANZEIGE mm/s cm/s DISP p-p ft/s In/s DISP p-p inch SDL800-EU-GE-V1.2-11/11... - Seite 4 Drücken und halten Sie die MAX-MIN Taste für mindestens 1,5 Sekunden, um den MAX-MIN Modus zu verlassen. Das Messgerät gibt einen Signalton ab, die REC-/MAX-/MIN-Symbole erlischen, der MAX-/MIN-Speicher wird gelöscht und das Messgerät kehrt in den normalen Betriebsmodus zurück. SDL800-EU-GE-V1.2-11/11...
-
Seite 5: Setup-Modus
4. Drücken Sie die ENTER Taste, um die Einstellung zu bestätigen. 5. Drücken und halten Sie die SET Taste, für mindestens 1,5 Sekunden, um in den Normalbetrieb zurückzukehren (oder warten Sie, für eine automatische Umschaltung in den Normalbetrieb, sieben 7 Sekunden). SDL800-EU-GE-V1.2-11/11... - Seite 6 Schalten Sie das Gerät, nachdem Sie die Reset-Taste gedrückt haben, an, indem Sie die EIN/AUS Taste für mindestens 1,5 Sekunden gedrückt halten. Wenn Sie das Netzteil verwenden, stecken Sie das Netzteil aus und dann wieder an, um das Messgerät zu betreiben. SDL800-EU-GE-V1.2-11/11...
- Seite 7 4. Benutzen Sie die ▲ und ▼ Tasten, um einen der 99 Datenspeicherpositionen, auf die gespeichert werden soll, auszuwählen. 5. Drücken und halten Sie die LOG Taste für mindestens 1,5 Sekunden, um den manuellen Datenlogging-Modus zu verlassen. Das DATALOGGER-Symbol wird verschwinden. SDL800-EU-GE-V1.2-11/11...
- Seite 8 Stecken Sie die SD-Karte direkt in einen SD-Kartenleser des PCs. Wenn der PC nicht über einen Kartenleser verfügt, verwenden Sie einen SD-Kartenadapter (in den meisten Computerzubehörläden erhältlich). Schalten Sie den PC ein und starten Sie ein Tabellenkalkulationsprogramm. Öffnen Sie die gespeicherten Dateien in dem Tabellenkalkulationsprogramm (siehe unten stehende Beispiel- Screenshots der Tabellenkalkulationsdaten). SDL800-EU-GE-V1.2-11/11...
-
Seite 9: Ersetzen Und Entsorgung Der Batterien
Befestigen Sie die Batteriefachabdeckung mit den zwei (2) Kreuzschlitzschrauben. Alle EU Bürger sind rechtlich dazu verpflichtet sich an die Batterieverordnung, zur Rückgabe gebrauchter Batterien, zu halten. Lassen Sie diese nur über den Fachhandel oder durch Batterie-Sammelstellen in Ihrer Gemeinde entsorgen. Die Entsorgung im Hausmüll ist nicht gestattet! SDL800-EU-GE-V1.2-11/11... -
Seite 10: Technische Daten
± ( 5%rdg + 2 d ) @ 80 und 160Hz inch 0,078 inch Kalibrationspunkt: 0,141 mm ( 160 Hz ) Die oben genannten Spezifikationen sind unter einer RF-Feldstärke geringer als 3 V/M, einer Frequenz geringer als 30 MHz und 23±0,5 getestet worden. SDL800-EU-GE-V1.2-11/11... - Seite 11 Copyright © 2011 Extech Instruments Corporation (a FLIR company) Alle Rechte vorbehalten; einschließlich des Rechts auf Vervielfältigung im Ganzen oder in Teilen in jeglicher Form. www.extech.com SDL800-EU-GE-V1.2-11/11...
