Inhaltszusammenfassung für Extech Instruments SDL400

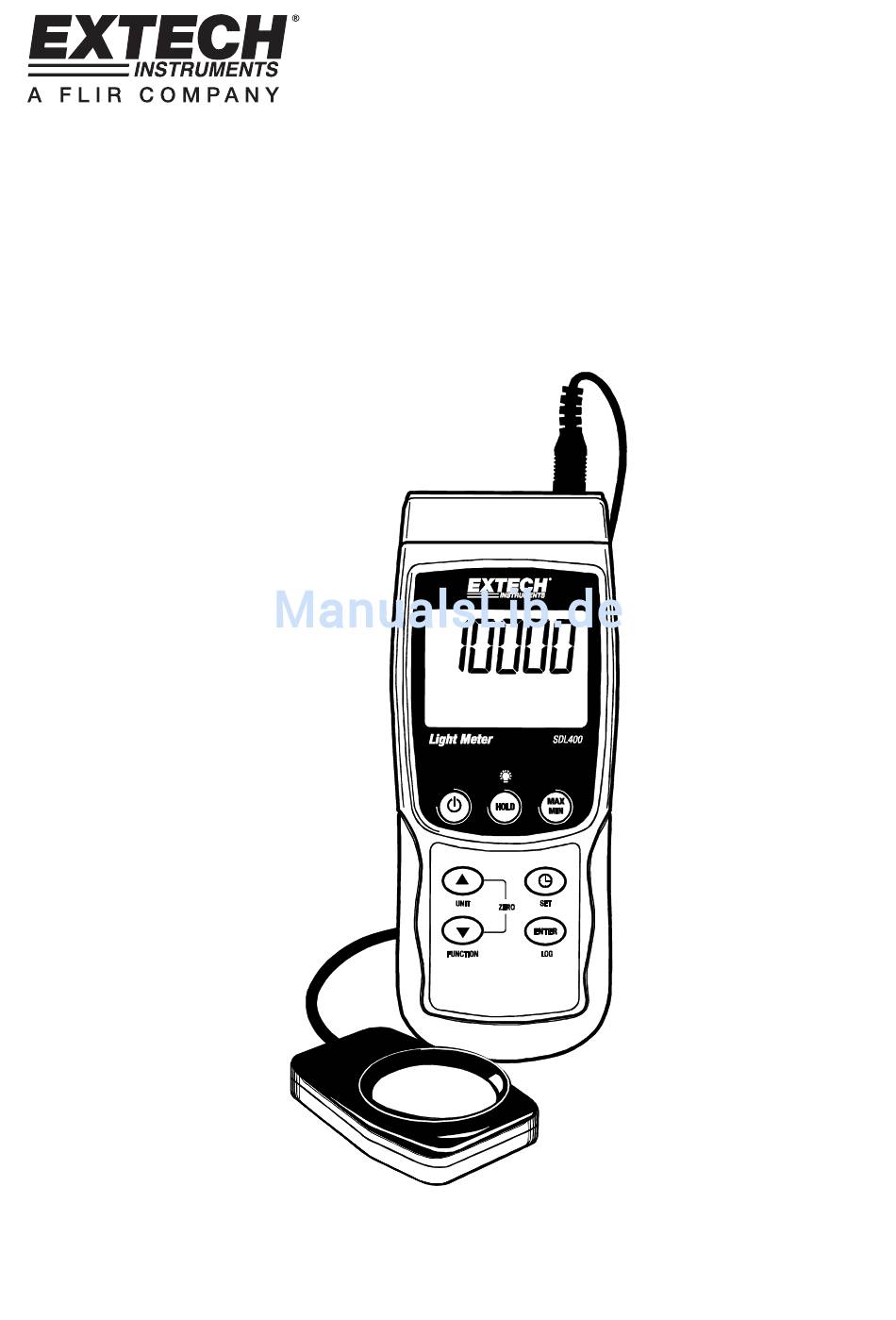

- Seite 1 Benutzerhandbuch Belichtungsmesser SD-Karten-Echtzeit-Datenlogger Modell SDL400...
-
Seite 2: Beschreibung Des Messgeräts
EINLEITUNG Herzlichen Glückwunsch zum Kauf des Extech SDL400 Belichtungsmessers. Dieses Messgerät zeigt und speichert Lichtmessungen, über den im Lieferumfang enthaltenen gewölbten Lichtsensor, in den drei Bereichen: 2,000 / 20,000 / 100,000 LUX oder Foot-Candle. Das Messgerät ordnet automatisch Lichtmessungen und das Lichtsensorspektrum entspricht dem C.I.E. -
Seite 3: Erste Schritte
Die aktuell ausgewählte Maßeinheit wird auf dem LCD-Display unterhalb des Temperaturmesswertes angezeigt. Um die Maßeinheit zu ändern, drücken und halten Sie die UNIT-Taste bis die gewünschte Maßeinheit erscheint und lassen Sie dann die UNIT-Taste los. Die zur Verfügung stehenden Maßeinheiten sind °C und °F. SDL400-EU-GE V1.2 9/12... - Seite 4 Temperaturmessbereiche, angemessene Sonde auszuwählen. Data-Hold-Funktion Halten Sie für einen Moment die HOLD Taste, um den auf dem LCD angezeigten Messwert einzufrieren (das HOLD Icon erscheint über dem eingefrorenen Messwert). Drücken Sie erneut die HOLD-Taste, um das Display freizugeben. SDL400-EU-GE V1.2 9/12...
-
Seite 5: Setup-Modus
Normalbetrieb zurückzukehren (oder warten Sie, für eine automatische Umschaltung in den Normalbetrieb, sieben (7) Sekunden). Die Uhr behält die genaue Zeit, selbst wenn das Messgerät ausgeschaltet ist. Jedoch muss die Uhrzeit bei Aufbrauch der Batterie nach dem Einlegen einer neuen Batterie aktualisiert werden. SDL400-EU-GE V1.2 9/12... - Seite 6 Drücken Sie ENTER, um die Einstellung zu bestätigen. Drücken Sie wiederholt ENTER, um nochmals zu bestätigen. Das Messgerät kehrt nach dem Formatieren automatisch in den normalen Betriebsmodus zurück. Ist dies nicht der Fall, drücken und halten Sie die SET Taste für mindestens 1,5 Sekunden. SDL400-EU-GE V1.2 9/12...
-
Seite 7: Max-/Min-Wertemessung Und -Abruf
Drücken und halten Sie die MAX-MIN Taste für mindestens 1,5 Sekunden, um den MAX- MIN Modus zu verlassen. Das Messgerät gibt einen Piepton ab, das REC-MAX-MIN Icon erlischt, der MAX-MIN Speicher wird gelöscht und das Messgerät kehrt in den Normalbetrieb zurück. SDL400-EU-GE V1.2 9/12... -
Seite 8: Datenlogging Und Pc-Schnittstelle
Benutzen Sie die ▲ und ▼ Tasten, um einen der 99 Datenspeicherpositionen, auf die gespeichert werden soll, auszuwählen. Drücken und halten Sie die LOG Taste für mindestens 1,5 Sekunden, um den manuellen Datenlogging-Modus zu verlassen. Das Pn Icon schaltet sich aus. SDL400-EU-GE V1.2 9/12... - Seite 9 Stecken Sie die SD-Karte direkt in einen SD-Kartenleser des PCs. Verfügt der PC nicht über einen Kartenleser, verwenden Sie einen SD-Kartenadapter (in den meisten Läden mit Computerzubehör erhältlich). Schalten Sie den PC ein und starten Sie ein Tabellenkalkulationsprogramm. Öffnen Sie die gespeicherten Dateien (siehe untenstehende Beispiel-Screenshots der Tabellenkalkulationsdaten). SDL400-EU-GE V1.2 9/12...
-
Seite 10: Ersetzen Und Entsorgung Der Batterien
Entsorgung: Befolgen Sie die rechtlichen Vorschriften bezüglich der Entsorgung des Gerätes am Ende seines Lebenszyklus Andere Battery Safety Reminders • Batterien niemals in ein Feuer. Akkus können explodieren oder auslaufen. • Niemals Akkutypen. Immer neue Batterien des gleichen Typs. SDL400-EU-GE V1.2 9/12... -
Seite 11: Technische Daten
Datenlogger: Ca. 30 mA dc Bei eingeschalteter Hintergrundbeleuchtung müssen ca. 16 mA dc addiert werden. Gewicht 346 g (0,76 lbs.) nur das Messgerät Abmessungen Hauptgerät: 182 x 73 x 47,5 mm (7,1 x 2,9 x 1,9”) SDL400-EU-GE V1.2 9/12... - Seite 12 ± (0,4 %rdg + 1,0 °F) -58,1 bis -148,0 °F ± (0,4 %rdg + 1,8 °F) Copyright © 2012 Extech Instruments Corporation (a FLIR company) Alle Rechte vorbehalten; einschließlich des Rechts auf Vervielfältigung im Ganzen oder in Teilen in jeglicher Form www.extech.com ISO-9001 Certified SDL400-EU-GE V1.2 9/12...
