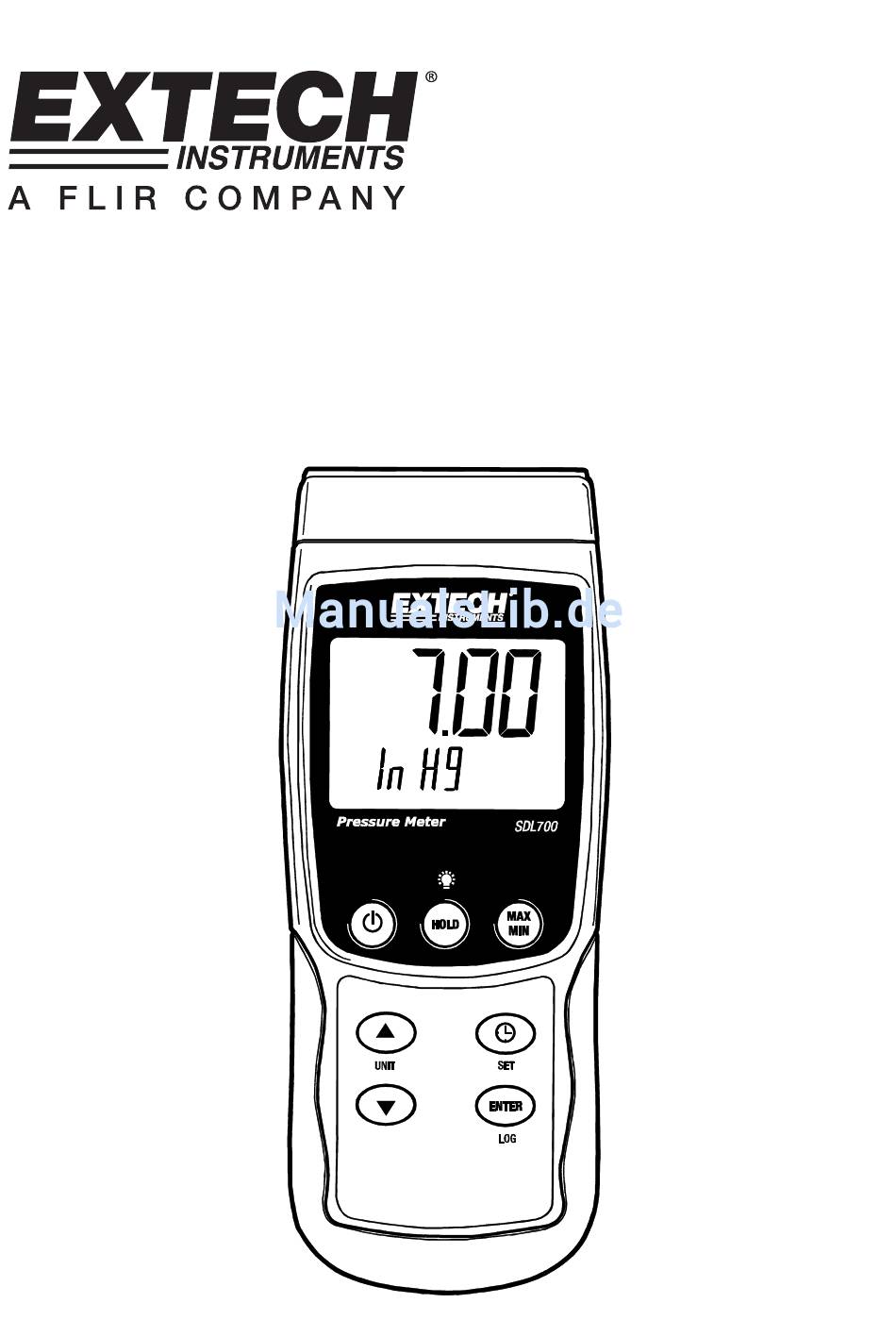

- Seite 1 Benutzerhandbuch Druckmessgerät SD-Karten-Echtzeit-Datenlogger Modell SDL700...
-
Seite 2: Beschreibung Des Messgeräts
EINLEITUNG Herzlichen Glückwunsch zum Kauf eines Extech SDL700-Druckmessgeräts, ein Messgerät der SD- Logger Serie. Dieses Messgerät speichert und zeigt Druckmessungen beliebigen Drucks im Bereich von 30, 150, 300 psi an. Unterstützte Maßeinheiten sind bar, psi, Kg/cm , mm Hg, inch Hg, m H inch H O, Atmosphäre, hPA und kPA. -
Seite 3: Erste Schritte
Die Drucksensoren sind über die DIN-Buchse am oberen Ende des Messgeräts mit dem Messgerät verbunden. 2 Bar- (30 psi), 10 Bar- (150 psi) und 20Bar-Drucksensoren stehen für den Gebrauch mit dem SDL700 zur Verfügung. Bitte beachten Sie, dass das Rekalibrieren beim Wechseln der Sensoren nicht notwendig ist. -
Seite 4: Setup-Modus
Normalbetrieb zurückzukehren (oder warten Sie, für eine automatische Umschaltung in den Normalbetrieb, sieben (7) Sekunden). Die Uhr behält die genaue Zeit, selbst wenn das Messgerät ausgeschaltet ist. Jedoch muss die Uhrzeit bei Aufbrauch der Batterie nach dem Einlegen einer neuen Batterie aktualisiert werden. SDL700-EU-GE V1.4 03/12... - Seite 5 Drücken Sie ENTER, um die Einstellung zu bestätigen. Drücken Sie wiederholt ENTER, um nochmals zu bestätigen. Das Messgerät kehrt nach dem Formatieren automatisch in den normalen Betriebsmodus zurück. Ist dies nicht der Fall, drücken und halten Sie die SET Taste für mindestens 1,5 Sekunden. SDL700-EU-GE V1.4 03/12...
- Seite 6 Messgeräts ein. Die Karte muss mit der Vorderseite (Beschriftung), zugewandt zur Rückseite des Messgeräts, eingesetzt werden. • Bei einer erstmaligen Benutzung der SD-Karte wird empfohlen, diese zu formatieren sowie die Uhr des Datenloggers einzustellen. Somit wird eine genaue Vergabe von Datums- und SDL700-EU-GE V1.4 03/12...
- Seite 7 30.000 Messwerte gespeichert werden können. Dieses Verfahren kann bis zu 99 Dateien fortgesetzt werden. Anschließend wird ein weiteres Verzeichnis (PSA02) erstellt, in welchem weitere 99 Tabellenkalkulationsdateien gespeichert werden können. Dieser Prozess wiederholt sich in derselben Weise mit den Verzeichnissen PSA03 bis PSA10 (letztes zulässiges Verzeichnis). SDL700-EU-GE V1.4 03/12...
-
Seite 8: Ersetzen Und Entsorgung Der Batterien
Alle EU Bürger sind rechtlich dazu verpflichtet sich an die Batterieverordnung, zur Rückgabe gebrauchter Batterien, zu halten. Lassen Sie diese nur über den Fachhandel oder durch Batterie-Sammelstellen in Ihrer Gemeinde entsorgen. Die Entsorgung im Hausmüll ist nicht gestattet! SDL700-EU-GE V1.4 03/12... -
Seite 9: Technische Daten
Datenlogger: Ca. 25 mA dc Bei eingeschalteter Hintergrundbeleuchtung müssen ca. 12 mA dc addiert werden. Gewicht 343 g (0,75 lbs.) w/ Batterien; 241 g (0,53 lbs.) w/o Batterien Abmessungen Hauptgerät: 182 x 73 x 47,5 mm (7,1 x 2,9 x 1,9”) SDL700-EU-GE V1.4 03/12... - Seite 10 30 mm Durchmesser X 85 mm Gewicht 5,65 oz. (160 g) Kabellänge 39 "(1 m) Copyright © 2012 Extech Instruments Corporation (a FLIR company) Alle Rechte vorbehalten; einschließlich des Rechts auf Vervielfältigung im Ganzen oder in Teilen in jeglicher Form. www.extech.com SDL700-EU-GE V1.4 03/12...
