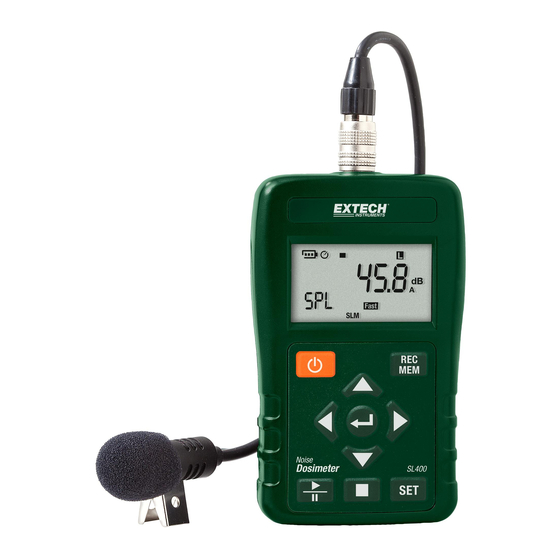

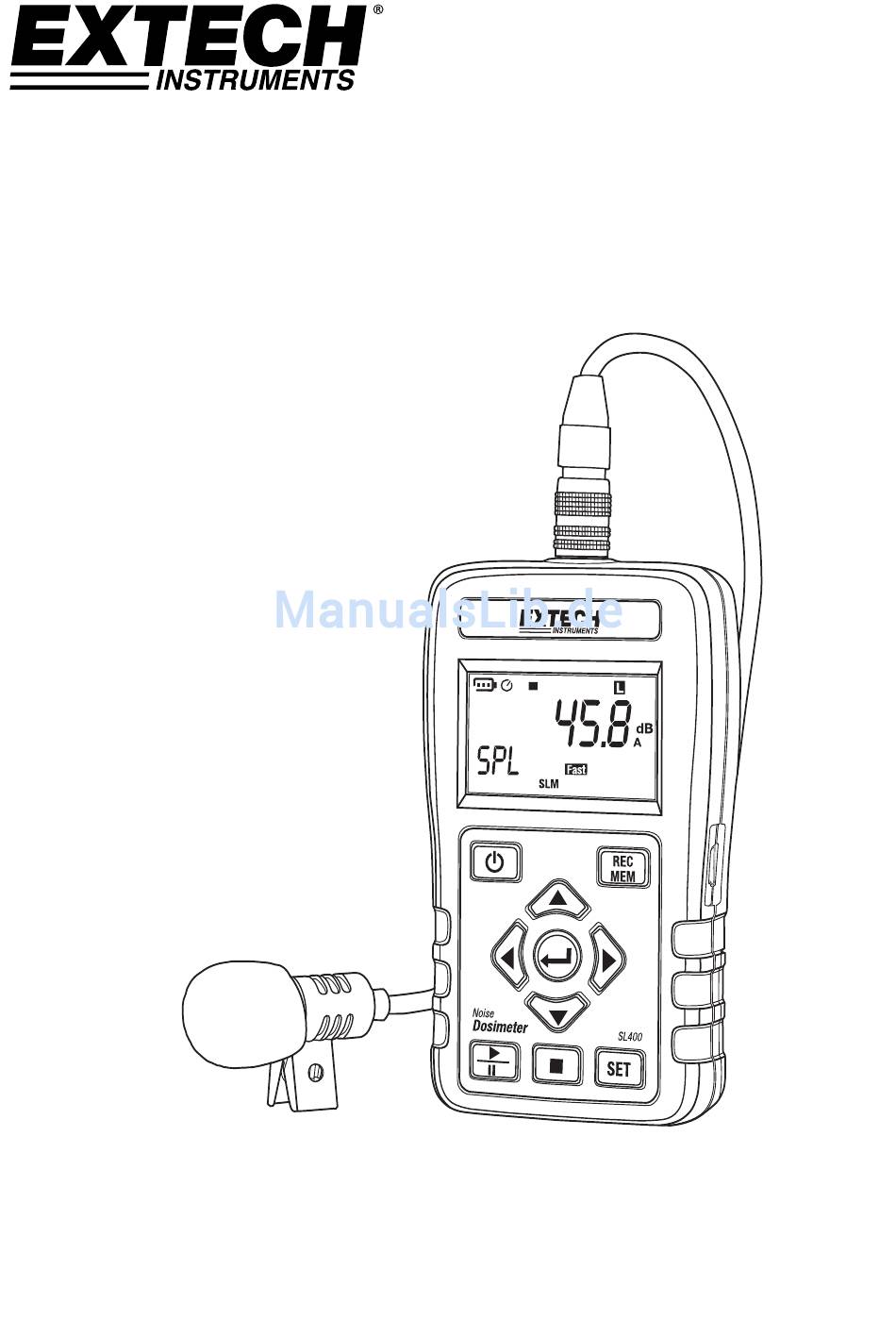

- Seite 1 BEDIENUNGSANLEITUNG Lärmdosimeter Modell SL400 Die Bedienungsanleitung finden Sie in weiteren Sprachen auf www.extech.com ...
-
Seite 2: Mitgeliefertes Zubehör
Einführung Vielen Dank, dass Sie sich für das Modell SL400 von Extech Instruments entschieden haben. Dieses Gerät wird vollständig getestet und kalibriert ausgeliefert und bietet bei ordnungsgemäßer Verwendung jahrelange, zuverlässige Dienste. Besuchen Sie unsere Webseite (www.extech.com), um die Aktualität der Bedienungsanleitung zu überprüfen und um Produktupdates und Kundenunterstützung zu erhalten. Sicherheit VORSICHT: Vermeiden Sie Messungen in feuchten oder nassen Umgebungen. WARNUNG: Vergewissern Sie sich, dass die Umgebungsfeuchtigkeitsbedingungen den Bedingungen im Abschnitt Umweltbedingungen entsprechen. WARNUNG: Vermeiden Sie Messungen in der Gegenwart von: ... -
Seite 3: Messgerät Beschreibung
USB‐Schnittstelle LCD Display Power‐Taste Mikrofon und Windschutzscheibe Navigationstasten Start/Pause‐Taste Mikrofonkabel REC/MEM‐Taste 10. ENTER‐Taste 11. SET‐Taste 12. Stopp‐Taste Display Beschreibung Batteriestatus Auto‐Abschaltfunktion aktiviert Pause 115dB Indikator (SPL) Stopp/Halt 140 dB Indikator (Höhepunkt) 3 SL400‐de‐DE_V1.1 11/16... - Seite 4 Lärmdosis % Schallpegel dB Einheit A Frequenzbewertung C Frequenzbewertung Z Frequenzbewertung Schnelle Reaktionszeitbewertung Langsame Reaktionszeitbewertung Impulsbewertung Bereichsüberschreitung Bereichsunterschreitung Stetig: Autoaufzeichnung Standby‐Modus; Blinkend: Aufzeichnung im Gange Zeitmessung beginnen Datenaufzeichnungen einsehen Zeitmessung beenden SET‐Modus Messungsdauer 4 SL400‐de‐DE_V1.1 11/16...
-
Seite 5: Test-Modus Einstellen
um den Set‐Modus zu verlassen. Test‐Modus einstellen Drücken Sie die oder Tasten um den Testmodus zwischen NDM (Lärmdosimeter) und SLM (Schallpegelmessung) umzuschalten. Drücken Sie die SET Taste um zum nächsten Parameter zu gelangen oder drücken Sie um den Setup‐Modus zu verlassen. Auto‐Abschaltfunktion einstellen Drücken Sie die oder Tasten um die Automatische Abschaltfunktion ein‐ oder auszuschalten. Die automatische Abschaltfunktion schaltet das Gerät automatisch nach 15 Minuten aus, wenn das Gerät keine Aufzeichnungen mehr aufzeichnet. Drücken Sie die SET Taste um zum nächsten Parameter zu gelangen oder drücken Sie Enter um den Setup‐Modus zu verlassen. 5 SL400‐de‐DE_V1.1 11/16... -
Seite 6: Abtastzeit & Autoaufzeichnung Einstellen
Abtastzeit & Autoaufzeichnung einstellen oder Tasten um entweder die Autoaufzeichnung oder Abtastzeit Verwenden Sie die auszuwählen. Benutzen Sie die oder Tasten um die Autoaufzeichnung ein‐ oder auszuschalten (On oder Off) oder um die Abtastzeit einzustellen. Die minimale Abtastzeit (Intervallrate) beträgt 1 Messung per Sekunde. Die maximale Abtastzeit beträgt 23 Stunden, 59 Minuten, und 59 Sekunden. Drücken Sie die SET Taste um zum nächsten Parameter zu gelangen oder drücken Sie Enter um den Setup‐Modus zu verlassen. Echtzeituhr einstellen Drücken Sie die oder Tasten um die Echtzeituhr (24 Stunden) einzustellen. Verwenden Sie die oder Tasten um die Zeitanzeige einzustellen. Drücken Sie die SET Taste um zum nächsten Parameter zu gelangen oder drücken Sie Enter um den Setup‐Modus zu verlassen. 6 SL400‐de‐DE_V1.1 11/16... -
Seite 7: 94Db Offset Einstellung (Kalibrierung)
94dB Offset Einstellung (Kalibrierung) Sehen Sie sich den Kalibrierungsabschnitt an, bevor Sie mit diesem Parameter fortfahren. Drücken Sie die SET Taste um zum nächsten Parameter zu gelangen oder drücken Sie Enter um den Setup‐Modus zu verlassen. Lärmstandard einstellen Drücken Sie die oder Tasten um nach einer der NDM (Lärmdosimeter) Regulierungsbehörden (Abkürzung) zu testen: OSHA, MSHS, DOD, ACGIH, ISO85, ISO90, und USER. Drücken Sie die SET Taste um zum nächsten Parameter zu gelangen oder drücken Sie Enter um den Setup‐Modus zu verlassen. 7 SL400‐de‐DE_V1.1 11/16... -
Seite 8: Slm Funktion Einstellen
Drücken Sie die oder Tasten um den nächsten Parameter auszuwählen: Zeitbewertung (Schnell, Langsam, oder Impuls), Frequenzbewertung (A, C oder Z), Höchstfrequenzmessung (C oder Z). Schallpegelbereich (Hoch, Medium, oder Niedrig) Hoch ‐ 70 bis 140dB Medium ‐ 50 bis 110dB Niedrig ‐ 30 bis 90dB Drücken Sie die SET Taste um zum nächsten Parameter zu gelangen oder drücken Sie Enter um den Setup‐Modus zu verlassen. 8 SL400‐de‐DE_V1.1 11/16... -
Seite 9: Automatischer Kalibriermodus
Kalibrierung Automatischer Kalibriermodus Stellen Sie das Messgerät auf SLM Modus, A Frequenzbewertung, Hoher Bereich und Langsam ein. Verbinden Sie ein 94.0dB (1000Hz) Schallkalibrator an das Mikrofon. Gehen Sie in den SET Modus zum Parameter 94ADJ. Drücken Sie die Start Taste um mit der automatischen Offset‐Routine zu starten und warten Sie bis die blinkende dB Nummer erscheint. Drücken Sie die Enter Taste um die Eingabe zu speichern und zurück zum Messfenster zu gelangen. Das Messgerät sollte nun 94.0dB (+/‐ 0.1dB) anzeigen. Sollte der gemessene Wert nicht 94.0 (+/‐ 0.1dB) entsprechen, starten Sie die 94ADJ Routine nochmals. Drücken Sie die Enter Taste um die Eingabe zu speichern und zurück zum Messfenster zu gelangen. 9 SL400‐de‐DE_V1.1 11/16... -
Seite 10: Manueller Kalibriermodus
Manueller Kalibriermodus Stellen Sie das Messgerät auf SLM Modus, A Frequenzbewertung, Hoher Bereich, und Langsam ein. Verbinden Sie ein 94.0dB (1000Hz) Schallkalibrator mit dem Mikrofon und warten Sie ungefähr 1 Minute bis der Schallwert erscheint. Schreiben Sie den Schallwert auf. Kalkulieren Sie den Offset‐Wert aus dem im Display angezeigten Wert und dem ursprünglichen Wert des Lärmpegels. In diesem Beispiel beträgt der Wert +1.3 (94.0dB ursprünglich und 92.7dB angezeigt). Gehen Sie in den Set‐Modus und zum Parameter 94ADJ. Mit der Verwendung der Auf‐ und Abwärtspfeile stellen Sie den Offset so ein, wie Sie ihn vorher ausgerechnet haben. In diesem Beispiel – stellen Sie 94ADJ auf 1.3 ein. Drücken Sie die Enter Taste um die Eingabe zu speichern und zurück zum Messfenster zu gelangen. Das Messgerät sollte nun 94.0dB (+/‐ 0.1dB) anzeigen. 10 SL400‐de‐DE_V1.1 11/16... -
Seite 11: Bedienung
Bedienung Schallpegel Messverfahren Drücken Sie die Taste um das Messgerät einzuschalten. Auf dem LCD erscheint das SPL Symbol und SLM auf der unteren Linie. Sollte SLM nicht sichtbar sein drücken Sie SET, woraufhin NDM erscheinen sollte. Drücken Sie die Abwärtstaste um auf SLM umzuschalten und drücken Sie Enter um die Einstellung zu verlassen. Drücken Sie die Taste um durch die verfügbaren Testfunktionen in diesem Modus zu blättern: SPL, Leq, SEL, und PKMAX. Drücken Sie die Taste um mit dem Testen zu starten. Drücken Sie die Taste erneut um das Testen zu pausieren. Sollte der Messwert den oberen Testbereich überschreiten, zeigt das LCD Display an. Sollte der Messwert unter dem unteren Testbereich liegen, zeigt das LCD Display an. Die Leq Integralzeit hat den selben Wert wie die eingestellte Abtastzeit. Wenn die Abtastzeit auf null eingestellt ist, läuft die Integrationszeit weiter bis der Benutzer diesen Modus verlässt. Drücken Sie die Taste um den Test zu stoppen. Achtung: Wind der in der Nähe des Mikrofons weht, kann zu Nebengeräuschen führen. Bei Wind von mehr als 10 m/s muss die Windschutzscheibe verwendet werden um unerwünschte Signale zu verhindern. Vergewissern Sie sich, dass das Mikrofon trocken ist und vermeiden Sie starke Vibrationen. Hinweis: Die Einstellung des Messgeräts kann auch über die Software durchgeführt werden. 11 SL400‐de‐DE_V1.1 11/16... -
Seite 12: Autoaufzeichnung Von Daten
Speicher löschen Wenn die untere linke Seite des LCD FULL anzeigt, ist der Speicher voll. Die Autofunktion kann nicht weiter verwendet werden bis die gespeicherten Daten heruntergeladen und vom Messgerät gelöscht wurden. Hinweis: Die gespeicherten Daten können nur mit Hilfe der Software heruntergeladen und gelöscht werden. Manuell ‐ Einzeldatenaufzeichnung Drücken Sie die Taste um den angezeigten Messwert zu speichern. Das Symbol blinkt. Auf der unteren linken Seite des LCD Display erscheint WRITE. Dies zeigt an, dass die Daten auf dem internen Speicher des Messgeräts gespeichert wurden. Hinweis: Die Einzeldatenaufzeichnung funktioniert nicht wenn das Messgerät sich im Autoaufzeichnungsmodus befindet. Um manuell gespeicherte Daten einzusehen, beziehen Sie sich auf den Abschnitt Gespeicherte Schallpegelmesswerte einsehen oder Gespeicherte Lärmdosiswerte einsehen. 12 SL400‐de‐DE_V1.1 11/16... -
Seite 13: Lärmdosis Messverfahren
Taste um das Messgerät einzuschalten. Das LCD zeigt SPL (Schalldruckpegel) im Display an. Erscheint SPL in der unteren Linie des Displays, drücken Sie SET und drücken Sie die Abwärtspfeiltaste um SLM in NDM umzuschalten. Drücken Sie die Enter Taste um die Einstellung zu verlassen. Drücken Sie die Taste um den Lärmdosistest einzuschalten. Drücken Sie die Taste erneut um den Test zu pausieren. Drücken Sie um den Test zu stoppen. Drücken Sie die Taste um durch die verschiedenen Testoptionen zu blättern: SPL, Dose%, LPMAX, LPMIN, PKMAX, LEQ, SEL, LEP8, TWA8, LVAG, LN5%, LN10%, LN50%, LN90%, und LN95%. Drücken Sie die Taste um den Start der Testzeit und des Datums einzusehen. Drücken Sie die Taste um die Ansicht von Zeit zu Datum und zurück zu Zeit umzuschalten. Das Zeitformat ist HH:MM:SS und das Datumsformat ist YY‐MM‐DD. Gespeicherte Schallpegelmesswerte einsehen Um Schallpegelmesswerte einzusehen muss SLM in der unteren Linie des Displays erscheinen. Drücken und halten Sie die Taste für mehr als 1 Sekunde um in den Ansichtsmodus zu gelangen. Drücken Sie die oder Tasten um durch die Messwerte zu blättern. Drücken Sie die Taste um die Lärmdosisinformation auszuwählen (Lärmdosimeter‐Modus): Test‐ Modus, Startzeit, Testdauer, Gesamtpausenzeit, Test Endzeit. Drücken Sie die Taste um das Startdatum des Tests einzusehen, drücken Sie die Taste um die Startzeit des Tests einzusehen. Das Zeitformat ist HH:MM:SS und Datumsformat ist YY‐MM‐DD. Drücken und halten Sie die Taste erneut für mehr als 1 Sekunde um den Ansichtsmodus der gespeicherten Messwertdaten zu verlassen. 13 SL400‐de‐DE_V1.1 11/16... -
Seite 14: Gespeicherte Lärmdosiswerte Einsehen
Gespeicherte Lärmdosiswerte einsehen Hinweis: Es ist hilfreich sich die Lärmdosisdaten auf der Software‐Schnittstelle anzusehen. Beziehen Sie sich auf die Hilfsanleitung der SL400 Software. Um Lärmdosisdaten einzusehen sollte SLM NICHT auf der unteren Linie des Displays erscheinen. Sollte SLM auf der unteren Linie des Displays erscheinen, ändern Sie den Modus auf NDM im Setup‐ Modus. Drücken und halten Sie die Taste für mehr als 1 Sekunde um in den Ansichtsmodus zu gelangen. Drücken Sie die oder Tasten um durch die Lärmdosismesswerte zu blättern. Drücken Sie die Taste um durch die verschiedenen Lärmdosis‐Testoptionen zu blättern: SPL, Dose%, LPMAX, LPMIN, PKMAX, LEQ, SEL, LEP8, TWA8, LVAG, LN5%, LN10%, LN50%, LN90%, und LN95%. Drücken Sie die Taste um die Startzeit des Tests einzusehen, drücken Sie Taste um das Startdatum des Tests einzusehen. Das Zeitformat ist HH:MM:SS und das Datumsformat ist YY‐MM‐ DD. Drücken und halten Sie die Taste erneut für mehr als 1 Sekunde um den Ansichtsmodus der gespeicherten Messwertdaten zu verlassen. 14 SL400‐de‐DE_V1.1 11/16... - Seite 15 Grafikfenster‐Modus Rechts‐Klick auf das Bild. Wählen Sie Ansicht und deaktivieren Sie den Grafikfenster‐Modus für eine Großansicht. 15 SL400‐de‐DE_V1.1 11/16...
- Seite 16 Schalldruckpegel (SPL) SPL LCSp Schalldruckpegel (SPL) SPL LZFp Schalldruckpegel (SPL) SPL LZSp Schalldruckpegel (SPL) Äquivalenter, kontinuierlicher Pegel während der gesamten Leq LAFq Messung der A Bewertung Äquivalenter, kontinuierlicher Pegel während der gesamten Leq LCFq Messung der C Bewertung Äquivalenter, kontinuierlicher Pegel während der gesamten Leq LZFq Messung der Z Bewertung Frequenzbewerteter Schallexpositionspegel während der SEL LAE gesamten Messung der A Bewertung Frequenzbewerteter Schallexpositionspegel während der SEL LCE gesamten Messung der C Bewertung Frequenzbewerteter Schallexpositionspegel während der SEL LZE gesamten Messung der Z Bewertung Peak Lcpeak Momentaner C Höchstpegel 16 SL400‐de‐DE_V1.1 11/16...
-
Seite 17: Wartung
Die Z Bewertung eignet sich zur Überwachung von elektrischen Signalen (AC oder DC Signale; z.B für Studien). Anhang A Lärmdosis Standards OSHA Die Occupational Safety and Health Administration (USA) MSHA Die Mine Safety and Health Administration (USA) DoD Das Department of Defense (USA) ACGIH Die American Conference of Governmental Industrial Hygienists (USA) ISO85 Europäisch ISO90 Europäisch User Benutzer definierte Parameter (Einstellungen können auf einer Datei gespeichert werden) 17 SL400‐de‐DE_V1.1 11/16... -
Seite 18: Technische Daten
½‐inch – Elektrokondensator‐Mikrofon Messungen (NDM) SPL, DOSE%, LPMAX, LPMIN, PKMAX, LEQ, SEL, LEP8, TWA8, LAVG, L5%, L10%, L50%, L90%, L95% Messungen (SLM) SPL, LEQ, SEL, PKMAX 30dB bis 90dB (N) Display Anzeigebereich 50dB bis 110dB (M) 70dB bis 140dB (H) 41dB bis 86dB (N) Primärer RMS Bereich 55dB bis 106dB (M) @1KHZ 75dB bis 125dB (H) Höchstwert der C Bewertung 90~143 dB der Schallpegelmessung Dynamikbereich 60 dB Genauigkeit ±1.4dB@94dB /1KHZ Interner Speicher MAX Datalogger data:10000(NDM); 999,999(SLM) Zeitbewertung Schnell, Langsam, Impuls Frequenzbewertung A/C/Z Frequenzbereich 20Hz~8KHz ＜10 Sekunden Startzeit Batteriedaten 24 Stunden Akkulaufzeit; 9V Alkaline Batterie Abmessungen 107(L) x 65(B) x 33(H) mm; 4.21(L) x 2.56(B) x 1.30(H) in. 18 SL400‐de‐DE_V1.1 11/16... -
Seite 19: Eingabeschnittstelle
Umwelt Umweltbedingungen: Temperatur 23°C ± 5°C (73.4°F ± 9°F), Relative Feuchtigkeit < 80%. ˙ Für den Innenbereich, Max. Höhe 2000m (6562 ft.) ˙ Referenztemperatur 23° ± 5°C (73.4°F ± 9°F) ˙ Betriebstemperatur 5 ~ 40 °C (41 ~ 104°F) ˙ Betriebsfeuchtigkeit <80% RH ˙ Lagerungstemperatur ‐10 ~ 60 °C (14 ~ 140 °F) ˙ Lagerungsfeuchtigkeit <70% EMC Dieses Instrument wurde in Übereinstimmung mit den EMV‐Normen entworfen und die Kompatibilität gemäß EN61326‐2 (2006) getestet. Copyright © 2016 FLIR Systems, Inc. Alle Rechte vorbehalten, einschließlich des Rechts der vollständigen oder teilweisen Vervielfältigung in jeder Form. www.extech.com 19 SL400‐de‐DE_V1.1 11/16...
