Hardware / Elektrischer Anschluss

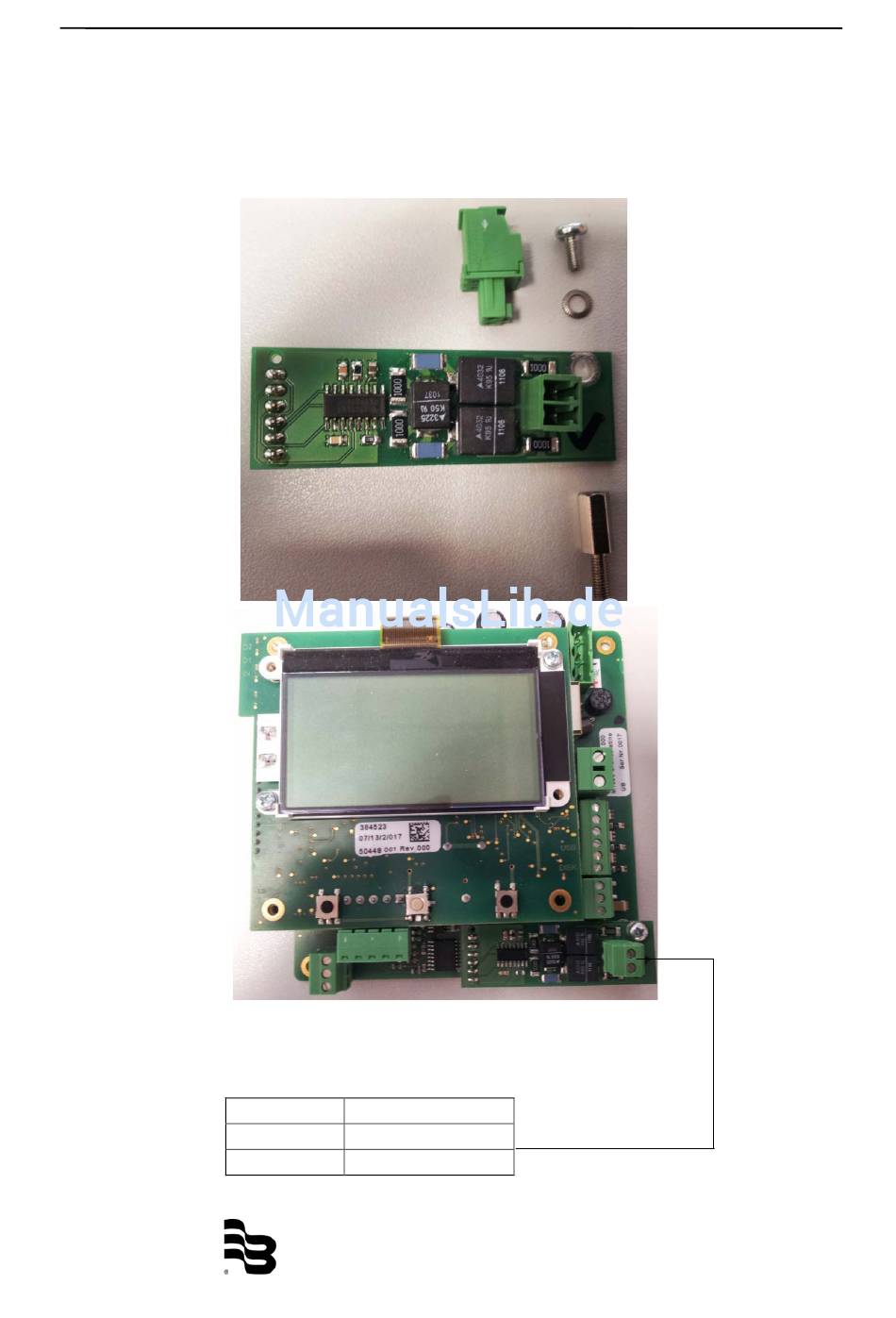

4. Hardware

Die zusätzliche M-Bus Schnittstellenkarte wird in den Stecksockel für die Kommunika-
tionsschnittstelle (in der rechten unteren Ecke) der ModMAG
eingesteckt. Die Schnittstellenkarte wird über ein Polster an der Gehäusewand abge-
stützt.

5. Elektrischer Anschluss

Abgeschirmtes Kabel benutzen.
Klemmen Bezeichnung
X602/1 M-Bus
X602/2 M-Bus
MID_M1000_BA_MB_01_1607
Page 3/12
®
M1000 Hauptplatine
