Installation
7.3

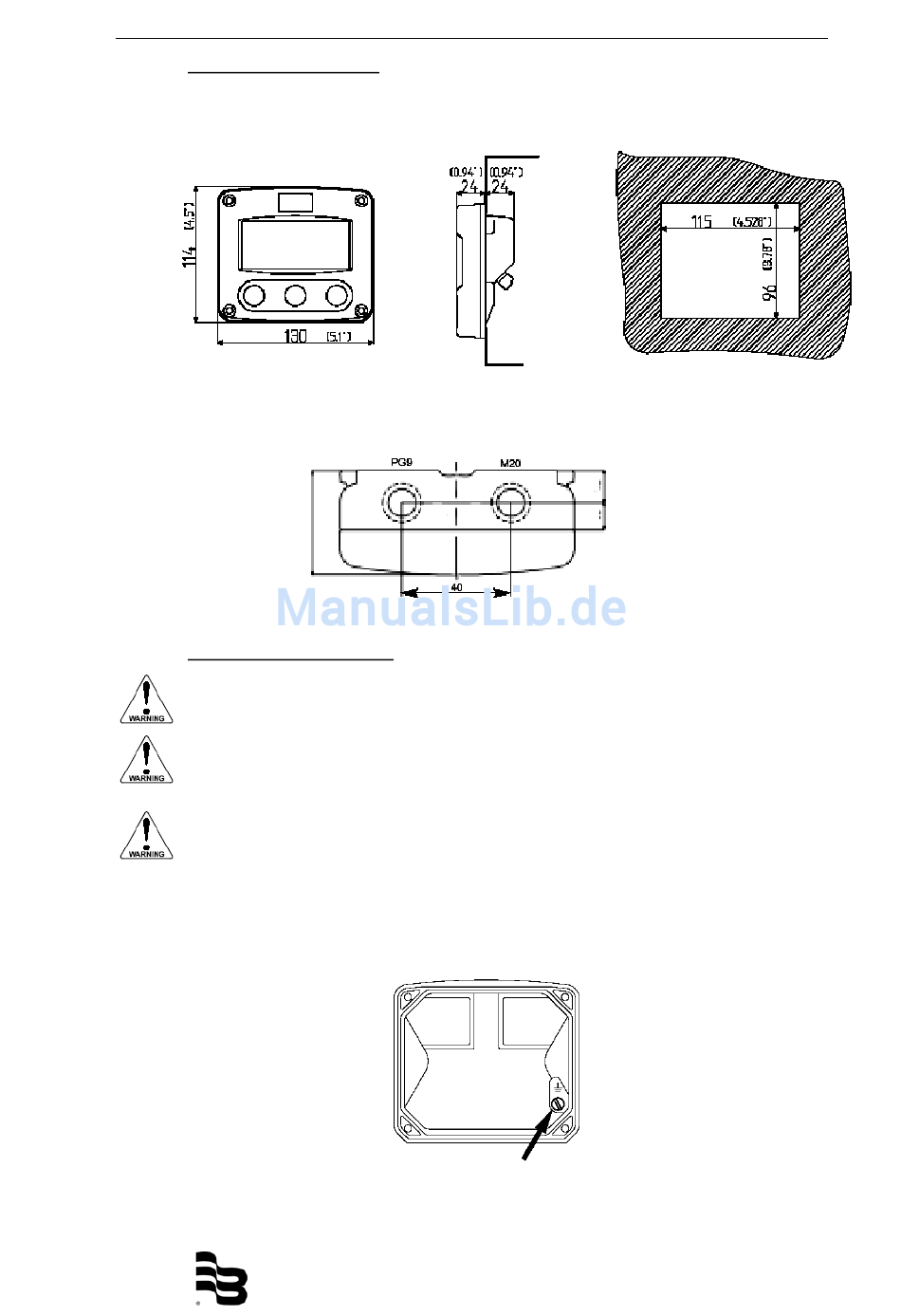

Gehäuseabmessungen
Standard IP65 (NEMA 4) ABS Gehäuse
Vorderansicht
7.4
Installation der Hardware
•
Elektrostatische Entladung fügt der Elektronik irreparablen Schaden zu!
Vor Installation oder Öffnen des Gerätes muss sich der Monteur selbst
entladen, indem er ein gut geerdetes Objekt berührt.
•
Dieses Gerät muss in Übereinstimmung mit den EMV Richtlinien
(elektromagnetische Verträglichkeit) installiert werden.
•
Schließen Sie eine korrekte Erdung an das Aluminiumgehäuse (Option
HA / HU) wie angegeben an, wenn das F110 mit der 115-230 VAC
Stromversorgung Option PM geliefert wurde. Das grün/gelbe Kabel
zwischen dem Rückgehäuse und dem abnehmbaren Anschlussblock darf
nie entfernt werden.
•
Vor der Installation achten Sie auf separate Kabelführungen mit
wirksamen IP67 (NEMA4X) Dichtungen für alle Kabel.
Erdung eines Aluminiumgehäuses mit Option 115-230V AC
Seitenansicht
(schalttafelmontiert)
58
AC_ F110_BA_01_1411
Schalltafelausschnitt
18
15
Bodenansicht
15/25
