Hardware / Elektrischer Anschluss
3.

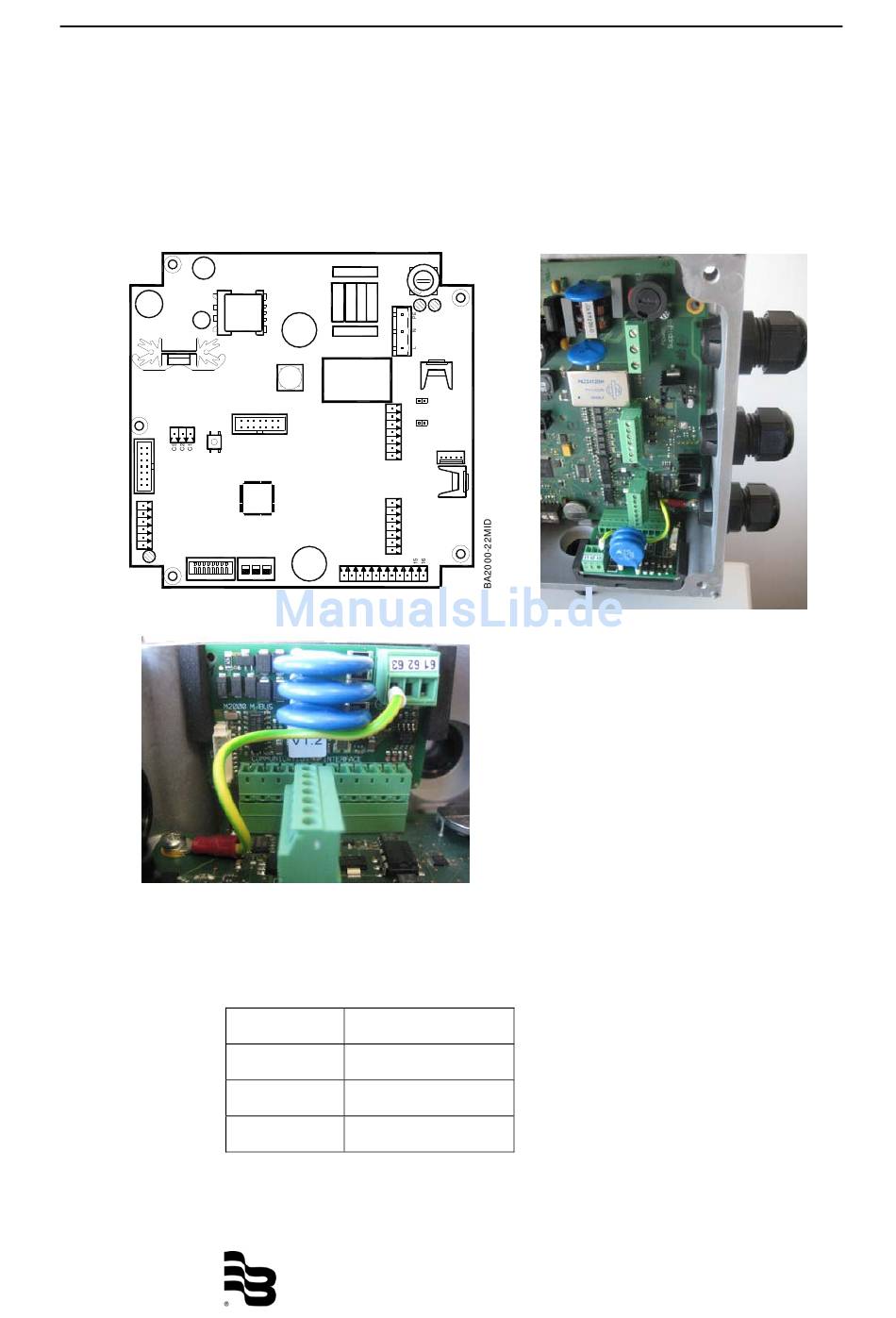

Hardware

Die zusätzliche M-Bus Schnittstellenkarte wird in den Stecksockel für die Kommunika-
tionsschnittstelle (in der rechten unteren Ecke) der ModMAG
eingesteckt. Die Schnittstellenkarte wird über ein Polster an der Gehäusewand abge-
stützt. Ein Masseband verbindet die Anschlussklemme 63 auf der Schnittstellenkarte
mit der nächstgelegenen Schraube an der Hauptplatine.
E1
ES
E2
RS
EP
ES
4.

Elektrischer Anschluss

1
2
3
4
DISPLAY
5
6
7
8
9
10
11
12
13
14
COMMUNICATION
Klemme Bezeichnung
63 Erde GND
62 M-Bus
61 M-Bus
MID_M2000_BA_MB_01_1304
JP1
JP2
Seite 2/12
®
M2000-Hauptplatine
