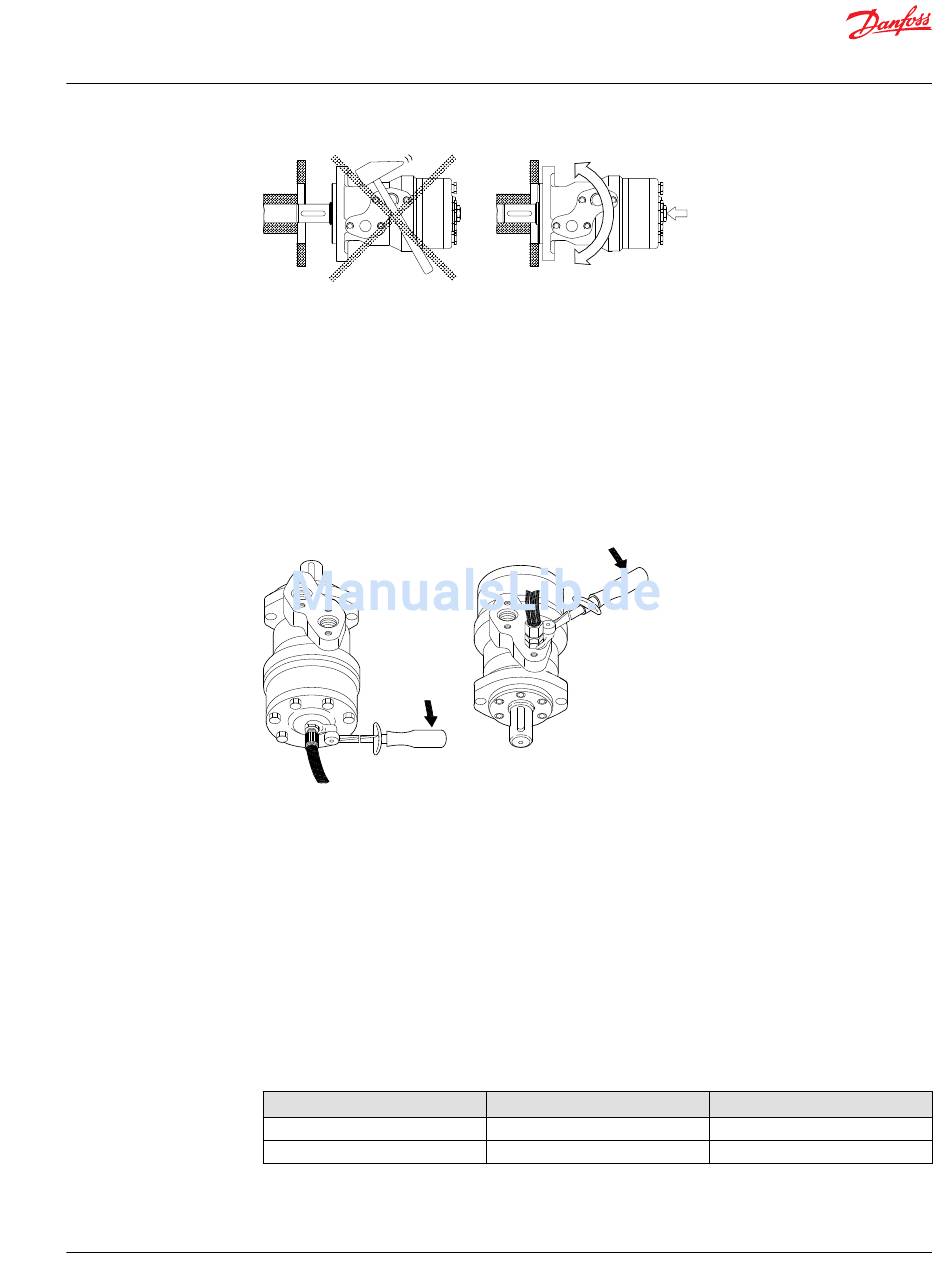

Hydraulische Verbindungen für OMR-Orbitalmotoren
Haupt-Einlassschlauchverbindungen (Y)
Der Motor verfügt über zwei Anschlüsse am Ventilgehäuse, die beide je nach Anwendung als Einlass-
oder Auslassanschlüsse dienen können.
Ablassleitungsanschluss (X)
Die Ablassleitung dient zur Druckentlastung an der Wellendichtung zum Tank. Der Tankdruck darf
höchstens dem maximal zulässigen Druck entsprechen, der im Wellendichtungsdiagramm im Katalog
der Technischen Informationen für OMP-, OMR- und OMH-Motoren angegeben ist.
X
Die folgenden Hauptregeln gelten für Ablassleitungen, die an Danfoss-Hydraulikmotoren angeschlossen
sind:
•
Wir empfehlen den Einsatz einer Ablassleitung, wenn der maximal zulässige Druck an der
Wellendichtung überschritten wird (die Lebensdauer der Wellendichtung kann sonst wesentlich
verkürzt werden).
•
Wir empfehlen den Einsatz einer Ablassleitung immer, wenn
‒
ein Kurzmotor (Motor ohne Lager) zum Beispiel mit einem Getriebe zusammengebaut ist.
‒
der Motor in hydrostatischen Getrieben verwendet wird, die nicht mit einem gesonderten
Spülventil ausgestattet sind.
Anzugsmoment
Die empfohlenen Anzugsmomente für die Schläuche sind der folgenden Tabelle zu entnehmen.
Maximales Anzugsmoment
Schraubverbindung
- mit Stahl-Unterlegscheibe
- mit Schneidkante
Dieser Abschnitt dient dazu, die für die Inbetriebnahme des Motors erforderlichen Verfahren aufzulisten.
151-1159.10
Y
P301 779
G 1/4
40 N•m [350 lbf•in]
40 N•m [350 lbf•in]
G 1/2
130 N•m [1,150 lbf•in]
130 N•m [1,150 lbf•in]
11160603 | AQ00000212de-DE0103 | 11
