Erstinbetriebnahme; Abb. 7-1: Konfiguration Mit Sopas-Et Und Speicherung Des Parametersatzes - Sick Rfh620 Betriebsanleitung

Betriebsanleitung
Schreib-/Lesegerät RFH620 (HF)
Dauerhaft gespeicherter
Parametersatz
Nicht-flüchtiger Speicher
Dauerhaft gespeicherter
Parametersatz
Nicht-flüchtiger Speicher

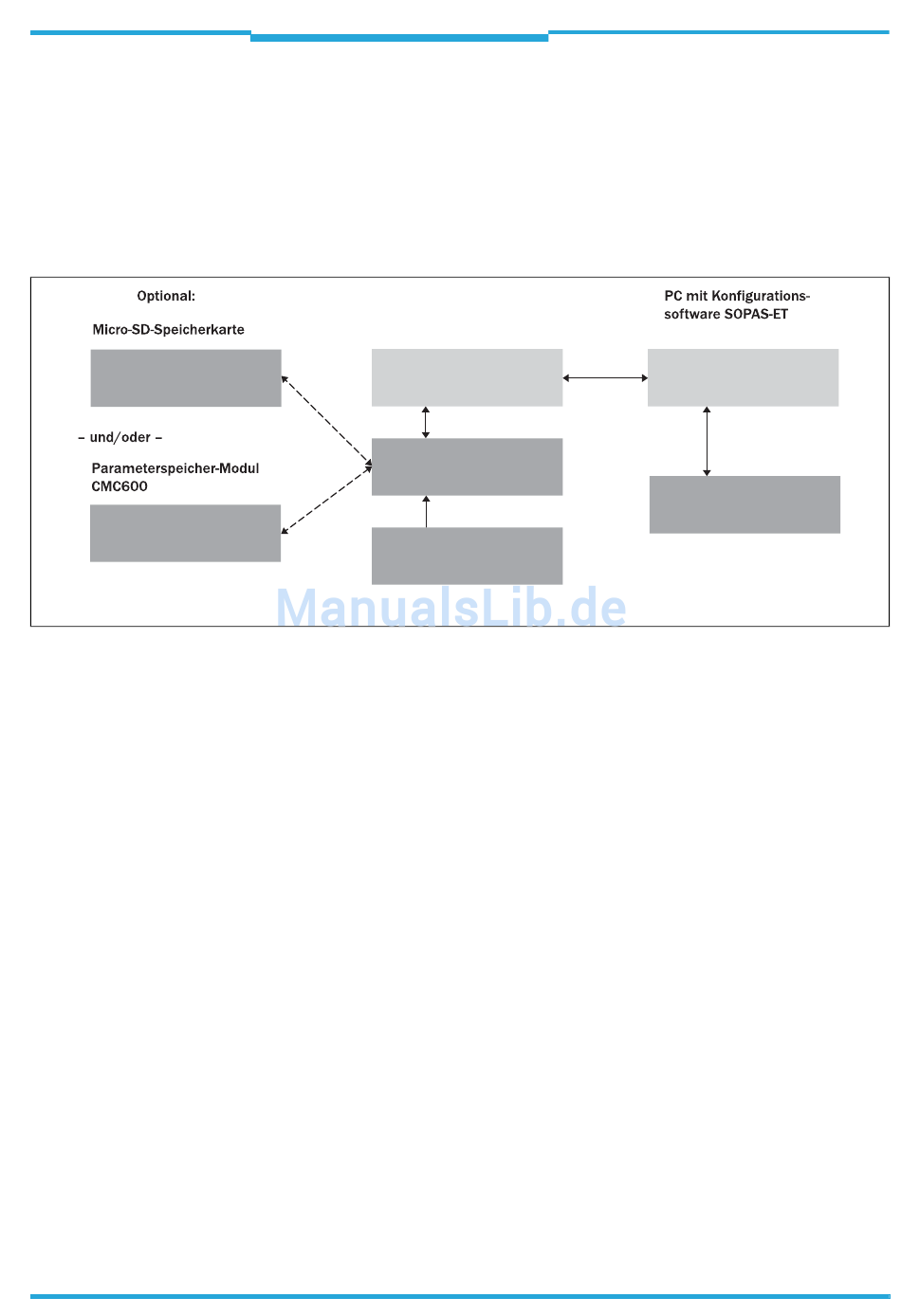

Abb. 7-1: Konfiguration mit SOPAS-ET und Speicherung des Parametersatzes
8013104/ZO93/2017-09-21
Inbetriebnahme und Konfiguration
7.4

Erstinbetriebnahme

Das RFH620 wird mit der Konfigurationssoftware SOPAS-ET an die Lesesituation vor Ort an-
gepasst. Ausgangsbasis hierfür ist die werkseitige Grundeinstellung, die zur Optimierung
des RFH620 angepasst werden kann. Dazu wird mit der Konfigurationssoftware SOPAS-ET
ein anwendungsspezifischer Parametersatz erstellt, der dauerhaft in das RFH620 geladen
wird und als Projektdatei („*.sopas"-Datei mit Konfigurationsdaten) auf dem PC gespei-
chert/archiviert werden kann.
Schreib-/Lesegerät RFH620
Parametersatz im
Arbeitsspeicher des
Schreib-/Lesegeräts
Dauerhaft gespeicherter
Parametersatz
Werkseitige
Grundeinstellung des
Schreib-/Lesegeräts
Falls das RFH620 optional mit einer Mirco-SD-Speicherkarte bestückt ist (siehe
Kapitel 4.7.4 Parametersatz auf der Micro-SD-Speicherkarte (optional), Seite
ein Anschlussmodul CDB620/CDM420 mit Parameterspeicher-Modul CMC600 ange-
schlossen ist, wird der Parametersatz mit jeder dauerhaften Speicherung im RFH620 auch
dauerhaft auf der Speicherkarte bzw. im CMC600 gespeichert.
Bei jedem Neustart des RFH620 lädt dieser den Parametersatz automatisch von der Spei-
cherkarte bzw. aus dem CMC600 in seinen permanenten Speicher. Dadurch kann z. B. ein
RFH620 ohne Verlust von Konfigurationsdaten ausgewechselt werden (siehe
Getauschten RFH620 in Betrieb nehmen, Seite
auch ein CMC600 vorhanden, übernimmt das RFH620 den Parametersatz aus dem
CMC600.
7.4.1 Übersicht über die Inbetriebnahmeschritte
• Datenschnittstellen des PC und des RFH620 verbinden
• Konfigurationssoftware SOPAS-ET starten und neue Projektdatei anlegen
• Gerätesuche konfigurieren (Kommunikation des PC aktivieren)
• Kommunikation mit dem RFH620 aufnehmen
• Aktuelle Konfiguration des RFH620 in den Projektbaum aufnehmen
• Als „autorisierter Kunde" am RFH620 anmelden
• RFH620 für Anwendung konfigurieren
• Optimierte Konfiguration auf den RFH620 laden und dauerhaft speichern
• Projektdatei mit den Konfigurationsdaten des RFH620 auf dem PC speichern
© SICK AG · Germany · All rights reserved · Irrtümer u. Änderungen vorbehalten
Flüchtiger Speicher
Nicht-flüchtiger
Speicher
Nicht-flüchtiger Speicher
60). Sind sowohl eine Speicherkarte als
Geöffnete Projektdatei
mit aktuellem Parameter-
satz im PC-Arbeitsspeicher
Flüchtiger Speicher
Gespeicherte Projektdatei
(*.sopas) mit archiviertem
Parametersatz
Nicht-flüchtiger Speicher
(Datenbank auf Festplatte)
29) oder an
Kapitel 8.4.2
Kapitel 7
55
