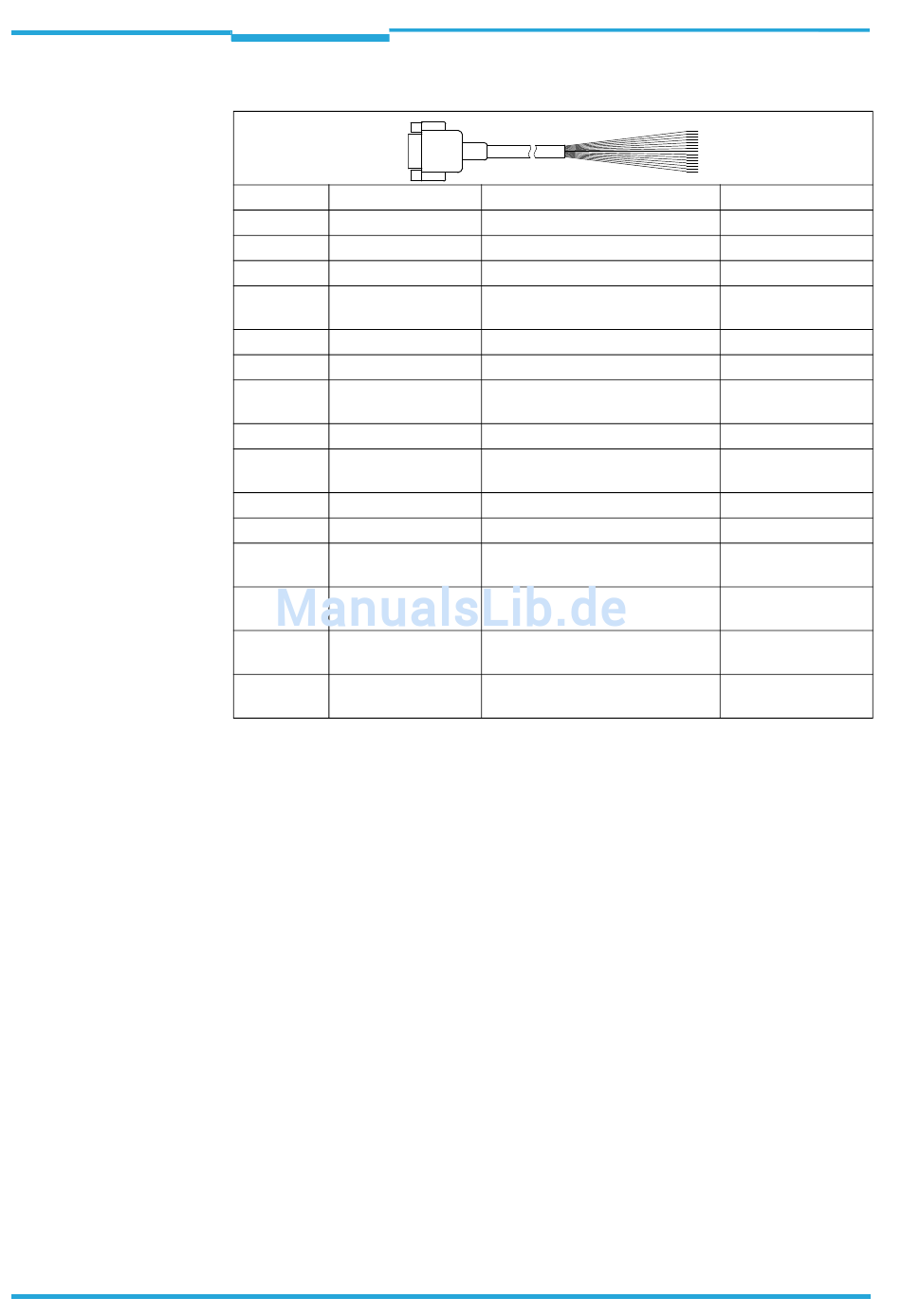

Tab. 6-12: Pinbelegung An Der 15-Poligen D-Sub-Hd-Dose Und Aderfarben Am Offenen Ende - Sick Rfh620 Betriebsanleitung

Kapitel 6
50
Elektroinstallation
Leitung Nr. 6034418 (Serielle Version)
Pin (15-polig) Signal
1 DC 10 V ... 30 V
2 RxD (Aux)
3 TxD (Aux)
4 Sensor 2
5 GND
6 RD+ (RS-422/485)
7 RD– (RS-422/485);
RxD (RS-232)
8 TD+ (RS-422/485)
9 TD– (RS-422/485);
TxD (RS-232)
10 CAN H
11 CAN L
12 Result 1
13 Result 2
14 Sensor 1
15 SensGND
Tab. 6-12: Pinbelegung an der 15-poligen D-Sub-HD-Dose und Aderfarben am offenen Ende
SICK AG · Germany · All rights reserved · Irrtümer u. Änderungen vorbehalten
©
Funktion
Versorgungsspannung
Aux-Schnittstelle (Empfänger)
Aux-Schnittstelle (Sender)
Digitaler Schalteingang (Funktion
einstellbar, z. B. externer Lesetakt)
Ground (Masse)
Host-Schnittstelle (Empfänger)
Host-Schnittstelle (Empfänger)
Host-Schnittstelle (Sender)
Host-Schnittstelle (Sender)
CAN-Bus (IN/OUT)
CAN-Bus (IN/OUT)
Digitaler Schaltausgang, Funktion
einstellbar
Digitaler Schaltausgang, Funktion
einstellbar
Digitaler Schalteingang für externen
Lesetakt
Gemeinsame Masse der Schaltein-
gänge
Betriebsanleitung
Schreib-/Lesegerät RFH620 (HF)
Aderfarbe
Rot
Violett
Gelb
Rot-schwarz
Schwarz
Hhellblau
Blau
Hellgrau-türkis
Grün
Grau
Rosa
Braun
Orange
Weiß
Weiß-schwarz
8013104/ZO93/2017-09-21
