Betriebsanleitung
Schreib-/Lesegerät RFH620 (HF)
8013104/ZO93/2017-09-21
Elektroinstallation
6.6.2 Pinbelegung und Aderfarben der konfektionierten Leitungen mit offenem Ende
Leitung Nr. 6034605 (Ethernet-Version)
Pin (12-polig) Signal
1 GND
2 DC 10 ... 30 V
3 CAN L
4 CAN H
5 TD+ (RS-422/485)
6 TD– (RS-422/485);
TxD (RS-232)
7 TxD (Aux)
8 RxD (Aux)
9 SensGND
10 Sensor 1
11 RD+ (RS-422/485)
12 RD– (RS-422/485);
RxD (RS-232)

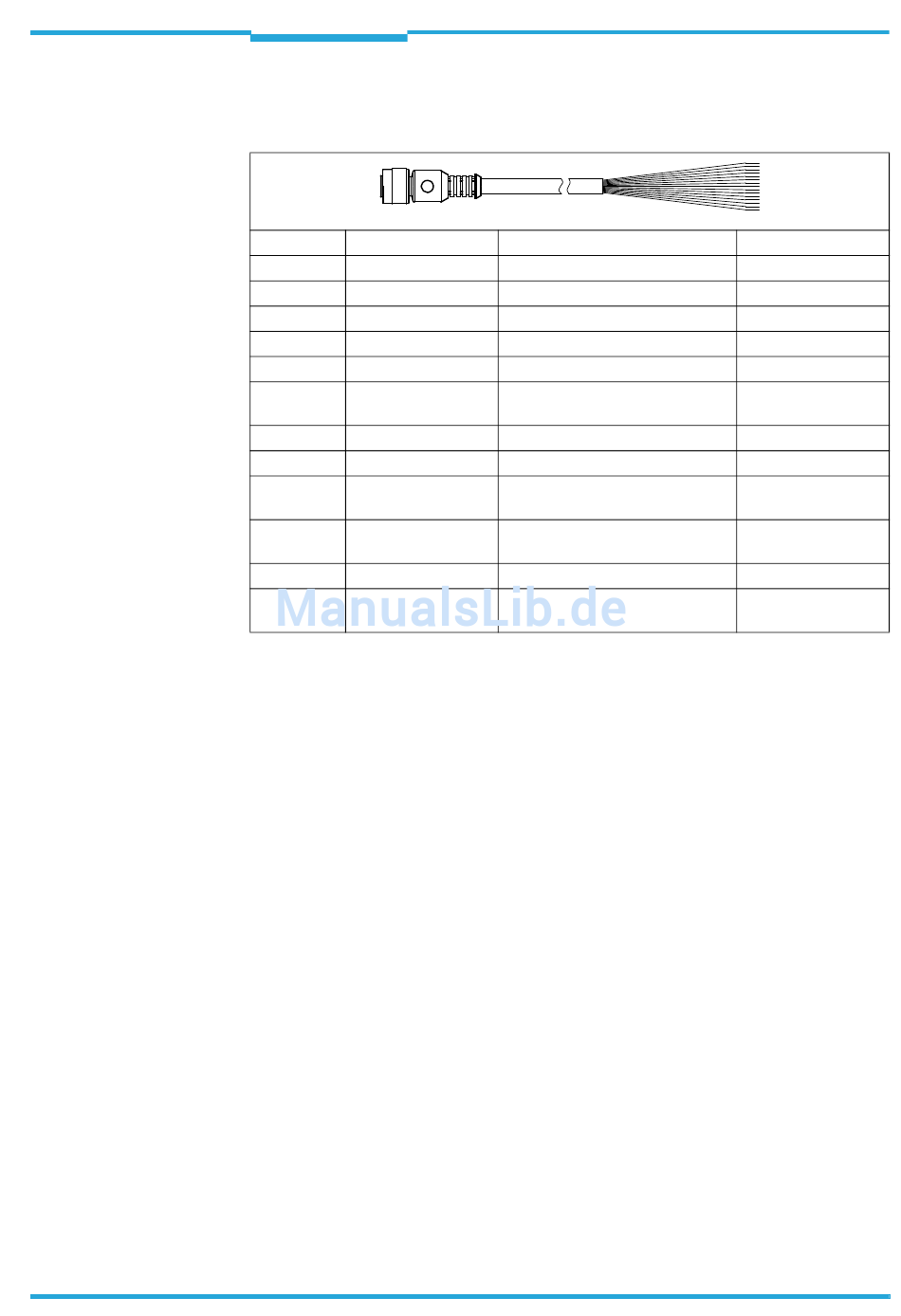

Tab. 6-11: Pinbelegung an 12-poliger M12-Dose, A-codiert und Aderfarben am offenen Ende
© SICK AG · Germany · All rights reserved · Irrtümer u. Änderungen vorbehalten
Funktion
Ground (Masse)
Versorgungsspannung
CAN-Bus (IN/OUT)
CAN-Bus (IN/OUT)
Host-Schnittstelle (Sender)
Host-Schnittstelle (Sender)
Aux-Schnittstelle (Sender)
Aux-Schnittstelle (Empfänger)
Gemeinsame Masse der Schaltein-
gänge
Digitaler Schalteingang für externen
Lesetakt
Host-Schnittstelle (Empfänger)
Host-Schnittstelle (Empfänger)
Kapitel 6
Aderfarbe
Braun
Blau
Weiß
Grün
Rrosa
Gelb
Schwarz
Grau
Rot
Violett
Grau-rosa
Rot-blau
49
