Kapitel 6
Wichtig
46
Elektroinstallation
Der Schalteingang „Sensor 2" hat wahlweise u. a. folgende Funktion:
Triggerquelle für
• Signalgeber für Lesetakt-Ende
RFH620

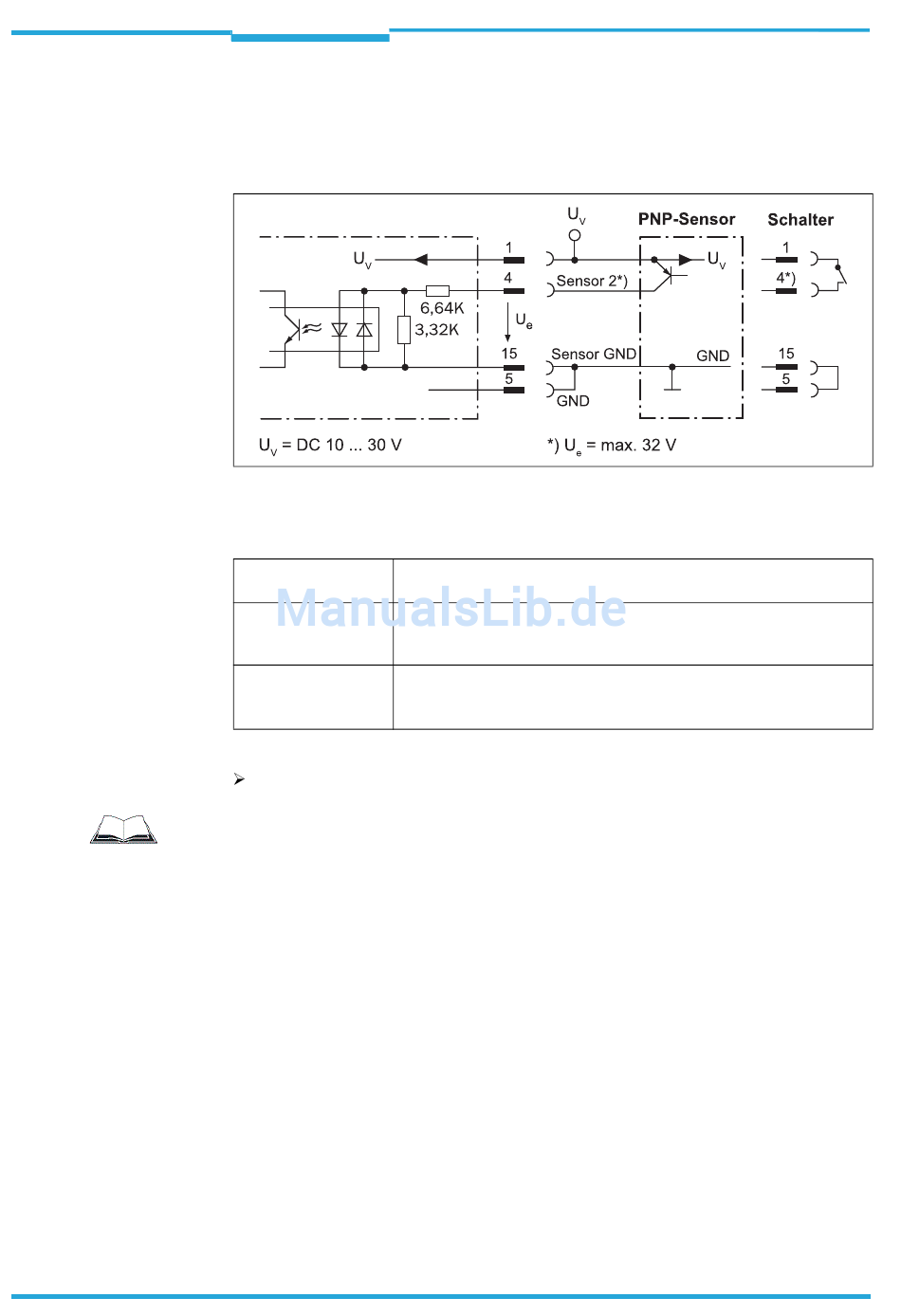

Abb. 6-8: Beschaltung des Schalteingangs „Sensor 2" am 15-poligen D-Sub-HD-Stecker
Die Kenndaten für „Sensor 1" und „Sensor 2" sind identisch.
Schaltverhalten Strom auf den Eingang startet das interne Lesetor des RFH620.
(Grundeinstellung: aktiv high, Entprellung: max. 30 ms (Standard))
Eigenschaften – optoentkoppelt, verpolsicher
– mit PNP-Ausgang eines Sensors beschaltbar
– Schalteingang besitzt keine Hysterese
Elektrische Werte Low: |U
High: 6 V ≤ |U
Schaltschwelle > 3,9 V
Tab. 6-7: Kenndaten für die Schalteingänge
Schalteingänge je nach Anwendung anschließen.
Wichtig
Zur Beschaltung des Schalteingangs über das Anschlussmodul CDB620 oder CDM420 sie-
he Betriebsanleitung „Anschlussmodul CDB620" (Nr. 8012119, dt/engl. Ausgabe) bzw.
„Anschlussmodul CDM420" (Nr. 8010004, dt/engl. Ausgabe).
