Betriebsanleitung
Schreib-/Lesegerät RFH620 (HF)
Die Anzeige der LEDs im Lesebetrieb hat folgende Bedeutung:

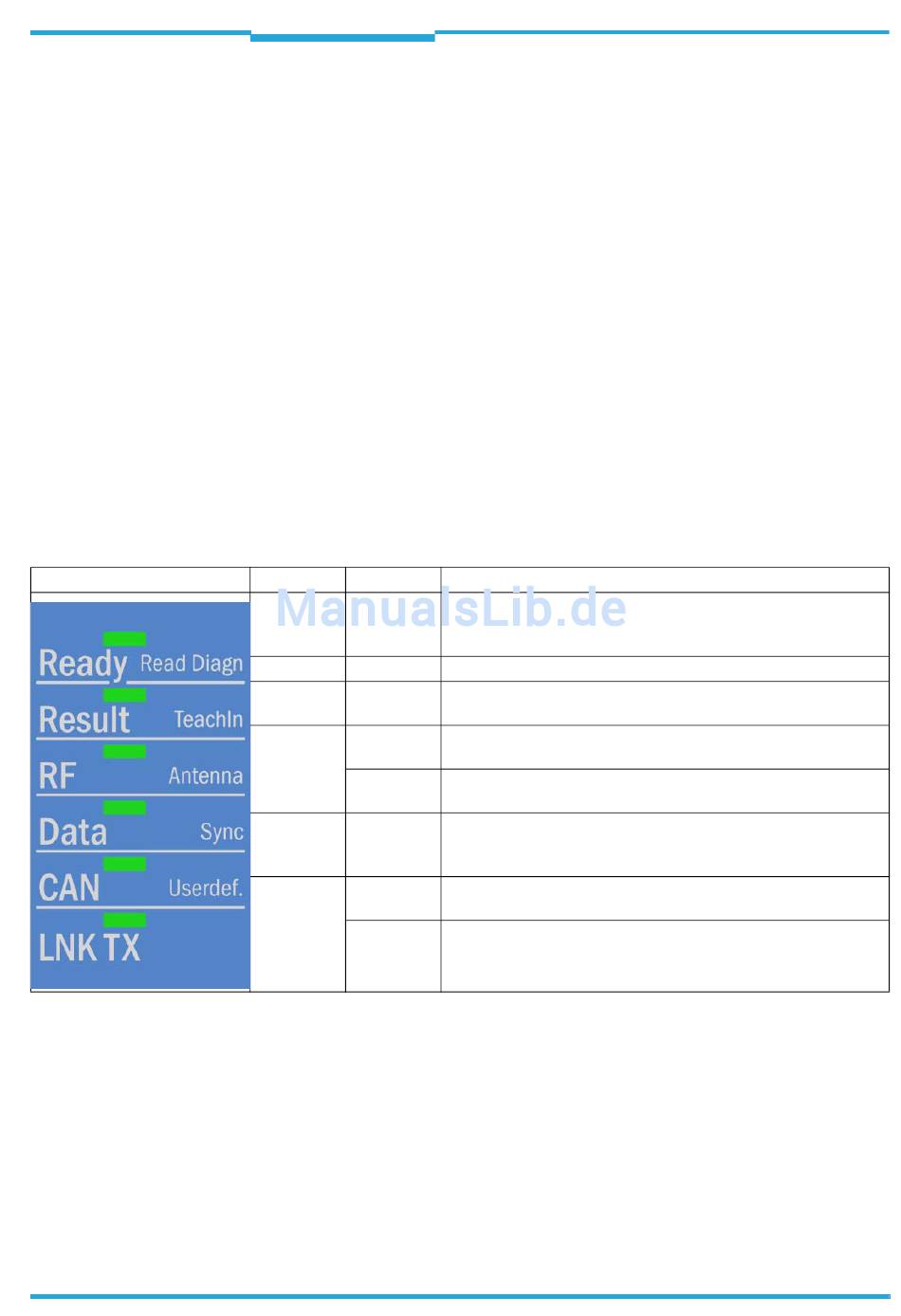

Tab. 4-5: Bedeutung der LEDs
Wichtig
8013104/ZO93/2017-09-21
Produktbeschreibung
4.7

Bedienelemente und Anzeigen

4.7.1 Bedienoberfläche
Das RFH620 wird über die Konfigurationssoftware SOPAS-ET anwendungsspezifisch konfi-
guriert (siehe Kapitel 7.1 Übersicht über die Inbetriebnahmeschritte, Seite
ware läuft hierzu auf einem PC, der an einer der beiden Datenschnittstellen (Aux-
Schnittstelle: Ethernet oder RS-232, Host-Schnittstelle: RS-232/RS-422/485 oder Ether-
net) des RFH620 angeschlossen sein muss.
Alternativ zur Konfigurationssoftware SOPAS-ET stehen Kommando-Strings zur Verfügung,
auf denen auch die Bedienoberfläche der Konfigurationssoftware SOPAS-ET basiert (siehe
Kapitel 11.2 Konfiguration des RFH620 mit Kommando-Strings, Seite
Die Inbetriebnahme und die Diagnose im Fehlerfall erfolgt über die Konfigurationssoftware
SOPAS-ET. Das RFH620 arbeitet im normalen Betrieb vollautomatisch.
4.7.2 LEDs am Gehäuse des RFH620
Am Gehäuse des RFH620 befinden sich sechs LEDs, die den Betriebszustand, die RF-Tätig-
keit, den Status des Leseergebnisses sowie die Übertragung auf den Datenschnittstellen
RS-232/RS-422/485, CAN und Ethernet anzeigen.
LED Farbe
Ready grün
Result grün
RF grün
Data grün
gelb
CAN grün
LNK TX grün
gelb
Die LED „Result" ist mit keinem der beiden digitalen Schaltausgänge „Result 1" oder „Re-
sult 2" gekoppelt.
© SICK AG · Germany · All rights reserved · Irrtümer u. Änderungen vorbehalten
Bedeutung
• Leuchtet konstant wenn System betriebsbereit
• Erlischt beim Download oder Upload von Parameterwerten zum
bzw. vom RFH620
• Leuchtet nach einer erfolgreichen Lesung (Good Read, 100 ms)
• Leuchtet, wenn das Antennenfeld eingeschaltet wird (abhängig
vom Lesetakt)
• Flackert während der Datenübertragung über die serielle Host-
Schnittstelle (RxD)
• Flackert während der Datenübertragung über die serielle Host-
Schnittstelle (TxD)
• Leuchtet, wenn die CAN-Schnittstelle eingeschaltet ist
• Flackert während der Datenübertragung über die CAN-Schnittstel-
le
• Flackert während der Datenübertragung über die Ethernet-Schnitt-
stelle
• Leuchtet, wenn die physikalische Verbindung zum Ethernet herge-
stellt ist
Kapitel 4
51). Die Soft-
67).
