Betriebsanleitung
Schreib-/Lesegerät RFH620 (HF)
8013104/ZO93/2017-09-21
Elektroinstallation
6.3.2 Anschlüsse des RFH620 mit Leitung und Stecker (Serielle Version)
6 1
11 15
Pin Signal
1 DC 10 V ... 30 V
2 RxD (Aux)
3 TxD (Aux)
4 Sensor 2
5 GND
6 RD+ (RS-422/485)
7 RD– (RS-422/485);
RxD (RS-232)
8 TD+ (RS-422/485)
9 TD– (RS-422/485);
TxD (RS-232)
10 CAN H
11 CAN L
12 Result 1
13 Result 2
14 Sensor 1
15 SensGND
– –

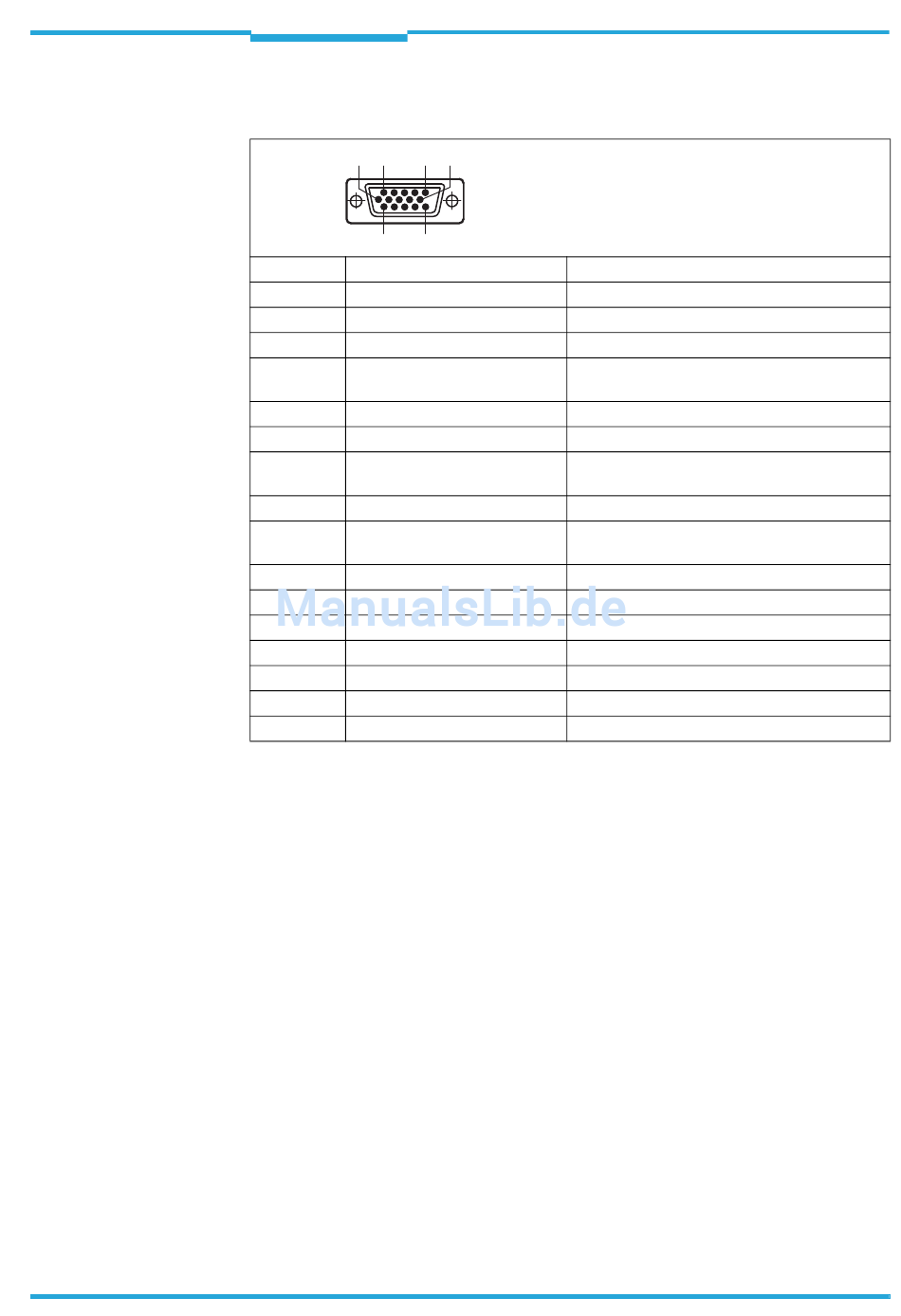

Tab. 6-3: Serielle Version: Pinbelegung am 15-poligen D-Sub-HD-Leitungsstecker
© SICK AG · Germany · All rights reserved · Irrtümer u. Änderungen vorbehalten
5 10
Funktion
Versorgungsspannung
Aux-Schnittstelle (Empfänger)
Aux-Schnittstelle (Sender)
Digitaler Schalteingang (Funktion einstellbar,
z. B. externer Lesetakt)
Ground (Masse)
Host-Schnittstelle (Empfänger)
Host-Schnittstelle (Empfänger)
Host-Schnittstelle (Sender)
Host-Schnittstelle (Sender)
CAN-Bus (IN/OUT)
CAN-Bus (IN/OUT)
Digitaler Schaltausgang, Funktion einstellbar
Digitaler Schaltausgang, Funktion einstellbar
Digitaler Schalteingang für externen Lesetakt
Gemeinsame Masse der Schalteingänge
Schirm
Kapitel 6
37
