Betriebsanleitung
Schreib-/Lesegerät RFH620 (HF)
SPS
Erdungspunkt 1
Erdpotentialdifferenz

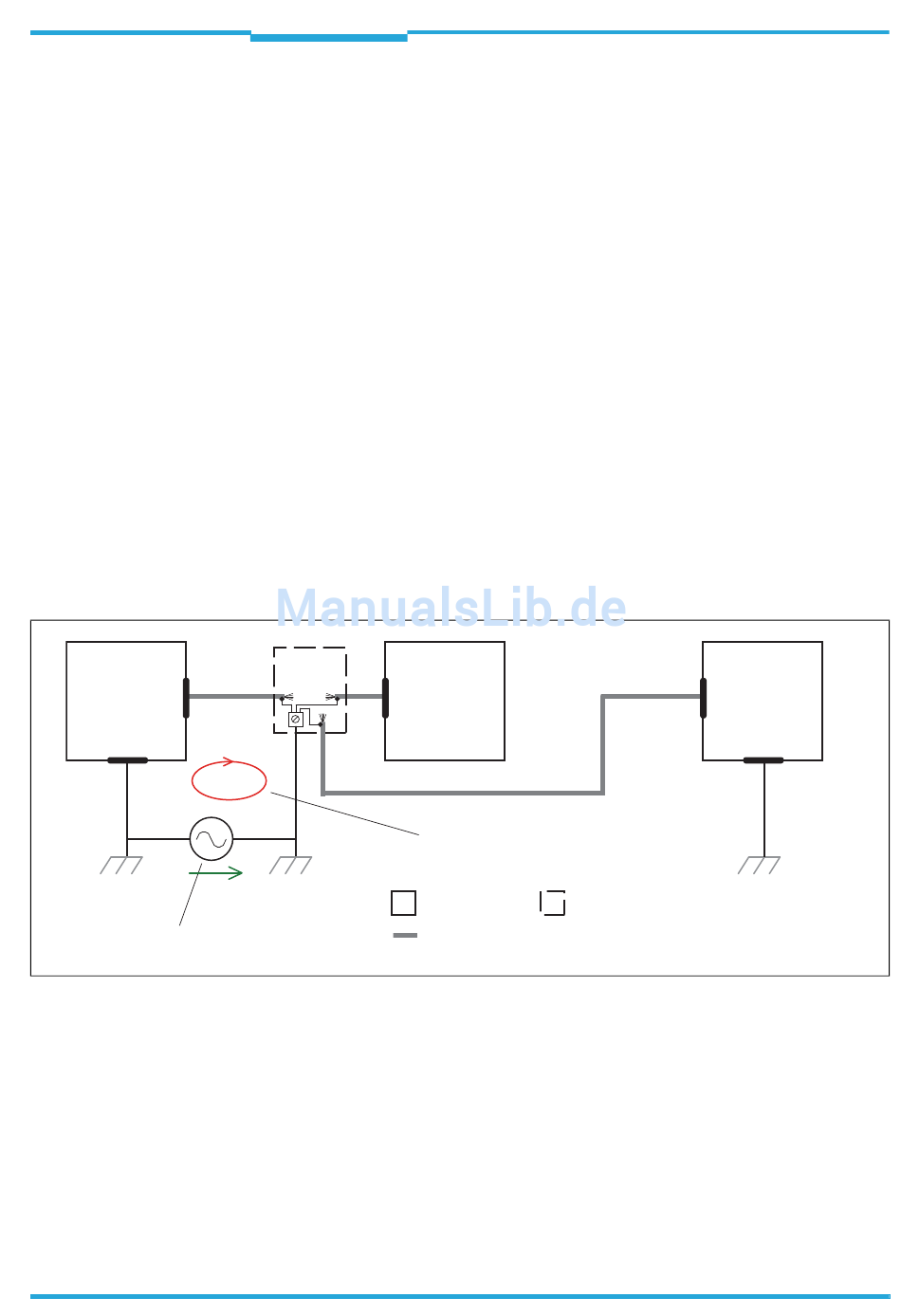

Abb. 6-1: Potenzialausgleichsströme
8013104/ZO93/2017-09-21
Elektroinstallation
6.4 Voraussetzungen für den sicheren Betrieb des RFH620 in
einer Anlage
Der RFH620 ist auf Sicherheit gemäß EN 60950-1: 2006-04/A1: 2010-03/A11: 2009-03/
A12: 2011-02 ausgelegt und geprüft. Es wird über geschirmte Leitungen an die Peripherie-
geräte (Stromversorgung, Lesetakt-Sensor(en), SPS, Host etc.) angeschlossenen. Der Lei-
tungsschirm z.B. der Datenleitung liegt dabei an dem Metallgehäuse des RFH620 auf. Das
Gerät kann entweder über den Leitungsschirm oder über eines der Sacklochgewinde geer-
det werden.
Falls die Peripheriegeräte Metallgehäuse besitzen und die Leitungsschirme ebenfalls an
deren Gehäuse aufliegen, wird davon ausgegangen, dass alle beteiligten Geräte in der In-
stallation das gleiche Erdpotenzial haben.
Dies erfolgt durch die Einhaltung z. B. der folgenden Bedingungen:
• Montage der Geräte auf leitende Metallflächen
• Fachgerechte Erdung der Geräte und Metallflächen in der Anlage
• Niederimpedanter und stromtragfähiger Potenzialausgleich zwischen Bereichen mit
unterschiedlichen Erdpotenzialen, falls erforderlich.
Sind diese Bedingungen nicht erfüllt, z.B. bei Geräten innerhalb eines weit verteilten Sy-
stems über mehrere Gebäude, können Potenzialausgleichströme über die Leitungsschirme
zwischen den Geräten aufgrund unterschiedlicher Erdpotenziale fließen und zu Gefahren
führen.
CDB620-
001
I
U
Erdungspunkt 2
© SICK AG · Germany · All rights reserved · Irrtümer u. Änderungen vorbehalten
RFH620
geschlossene Stromschleife mit
Ausgleichsströmen über Leitungsschirm
= Metallgehäuse = Kunststoffgehäuse
= geschirmte elektrische Leitung
Kapitel 6
Lesetakt-
Sensor
39
