Betriebsanleitung
Schreib-/Lesegerät RFH620 (HF)
Wichtig
8013104/ZO93/2017-09-21
Elektroinstallation
6.5.3

CAN-Schnittstelle beschalten

Zur Beschaltung und Konfiguration der CAN-Schnittstelle des RFH620 für den Einsatz im Wichtig
CAN-SENSOR-Netzwerk siehe Betriebsanleitung „Anwendung der CAN-Schnittstelle" (Nr.
8009179, dt. Ausgabe).
6.5.4 Ethernet-Schnittstelle beschalten
Die Kommunikation der seriellen Aux-Schnittstelle und der Host-Schnittstelle kann parallel
auch über die Ethernet-Schnittstelle erfolgen.

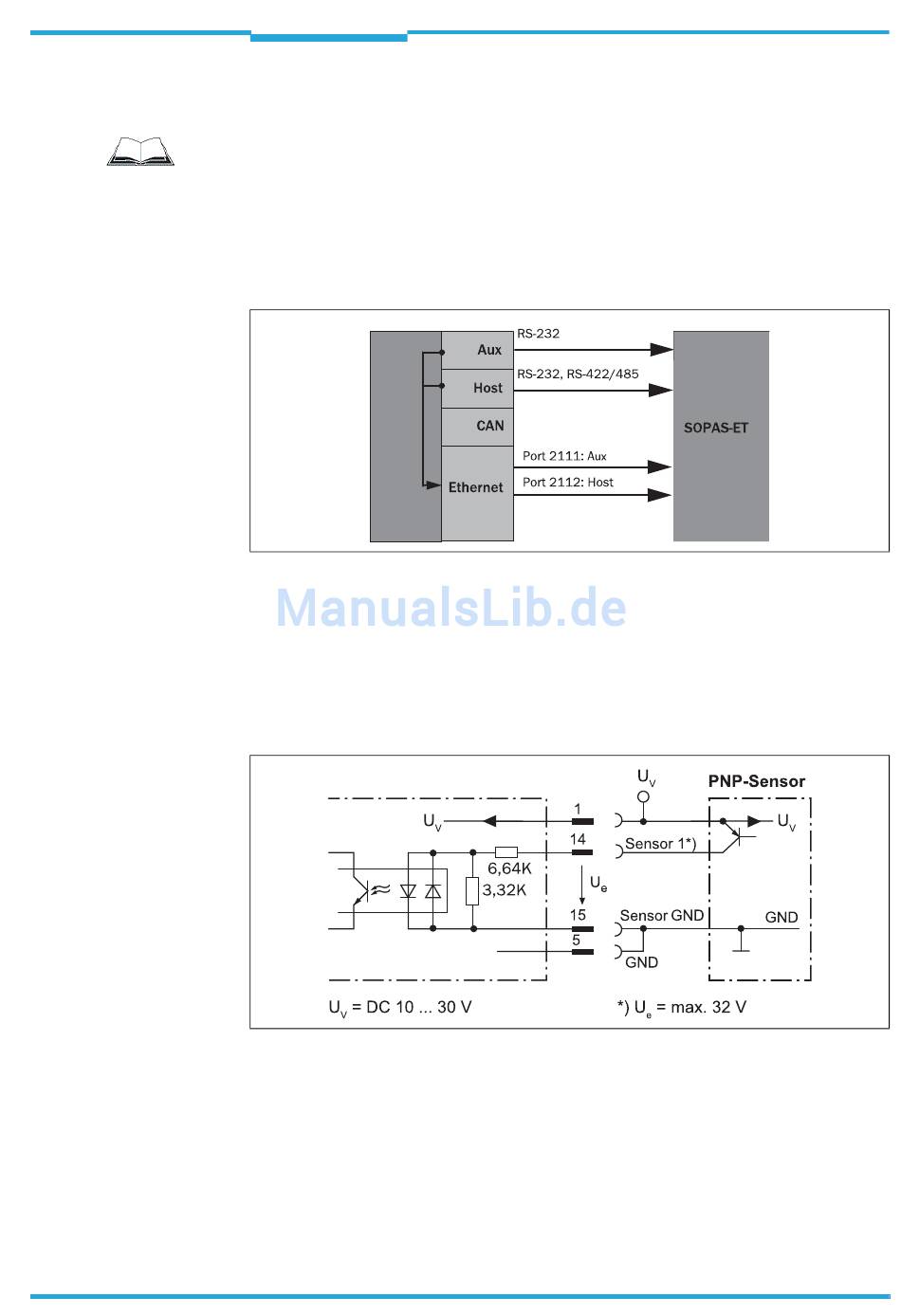

Abb. 6-6: Funktion der Ethernet-Schnittstelle
Die Ethernet-Schnittstelle des RFH620 besitzt eine Auto-MDIX-Funktion. Dadurch wird die
Geschwindigkeit sowie eine evtl. notwendige Cross-Verbindung automatisch eingestellt.
6.5.5 Schalteingänge beschalten
Wenn ein Lesevorgang des RFH620 durch einen externen Sensor getriggert werden soll,
wird der Lesetakt-Sensor an den Schalteingang „Sensor 1" angeschlossen.
RFH620
Abb. 6-7: Beschaltung des Schalteingangs „Sensor 1" am 15-poligen D-Sub-HD-Stecker
© SICK AG · Germany · All rights reserved · Irrtümer u. Änderungen vorbehalten
Kapitel 6
45
