Kapitel 4
Die Anzeige der LEDs hat bei Anwendung der beiden Tasten folgende, vom normalen Lesebetrieb abweichende Bedeutung:

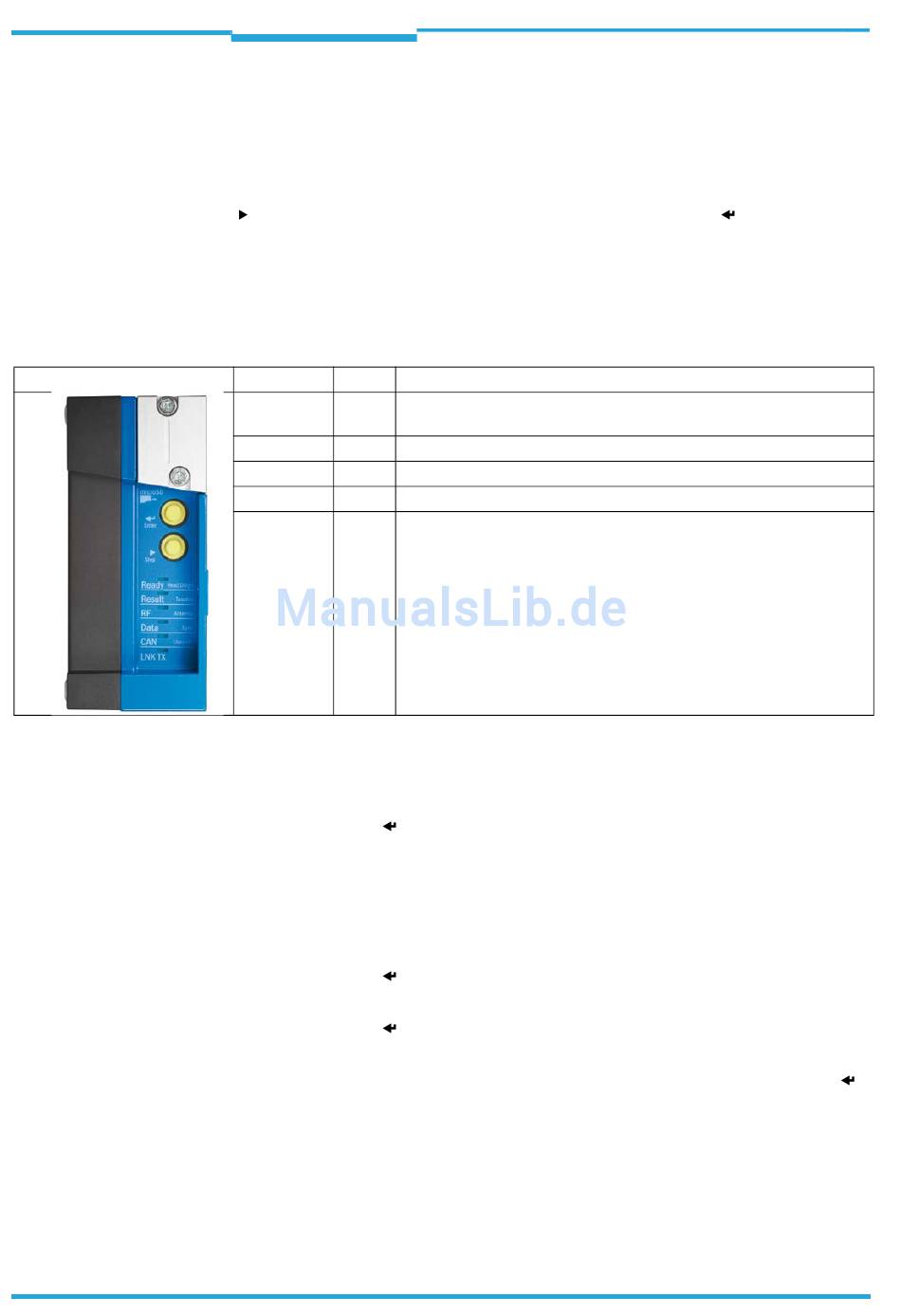

Tab. 4-6: Bedeutung der LEDs bei Aktion mit Tasten
28
Produktbeschreibung
4.7.3 Tasten am Gehäuse des RFH620
Am RFH620 des RFH620 im Bereich der LEDs befinden sich zwei gelbe Tasten (siehe
Kapitel 4.2.1 Serielle Version: Geräteansicht RFH620, Seite
vordefinierte Funktionen aufgerufen werden.
Nach Wechsel in den Tasten-Bedienmodus kann durch mehrfaches Drücken der Step-Taste
( ) jeweils eine der Funktionen gewählt werden. Mit der Enter-Taste ( ) wird dann die ge-
wählte Funktion gestartet bzw. beendet.
Die gewählte Funktion wird über die entsprechende LED unterhalb der Tasten angezeigt.
Die Funktionen "TeachIn", "Antenna", "Sync" und "Userdef." können derzeit nicht aufgerufen
werden.
LED Farbe Funktion
Read Diagn grün Blinkt langsam: die Funktion „Lesediagnose" ist gewählt
Blinkt schnell: die Funktion „Lesediagnose" ist gestartet
TeachIn grün (derzeit nicht verfügbar)
Antenna grün (derzeit nicht verfügbar)
Sync grün (derzeit nicht verfügbar)
Userdef. gelb (derzeit nicht verfügbar)
Anwendung der Tasten
Um eine der möglichen Funktionen mit den Tasten auszuführen, wie folgt vorgehen:
1. Die Enter-Taste ( ) ca. 3 Sekunden drücken.
Das RFH620 bricht den aktuellen Lesebetrieb ab, schaltet alle LEDs aus und wechselt
in den Tasten-Bedienmodus. Ab sofort ignoriert er alle weiteren externen Lesetakte.
Über die Host-Schnittstelle gibt er keine Leseergebnisse mehr aus.
Der Beeper bestätigt diesen Vorgang mit einer aufsteigenden Melodie.
Die Funktion „Read Diagn" ist als erste Funktion vorgewählt (LED blinkt langsam).
2. Die Enter-Taste ( ) einmal drücken, um die gewählte Funktion zu starten.
Die LED blinkt schneller, der Beeper bestätigt den Start mit einem Doppelton.
3. Die Enter-Taste ( ) erneut drücken, um die Funktion zu beenden.
Die LED blinkt wieder langsamer, der Beeper bestätigt das Ende mit einem Doppelton.
4. Um vom Tasten-Bedienmodus zum Lesebetrieb zurückzukehren, die Enter-Taste ( )
erneut ca. 3 Sekunden drücken.
Der Beeper bestätigt den Wechsel mit einer absteigenden Melodie.
Die LED „Ready" leuchtet wieder auf.
Das RFH620 ist erneut zur Lesung bereit und erwartet einen Lesetakt.
