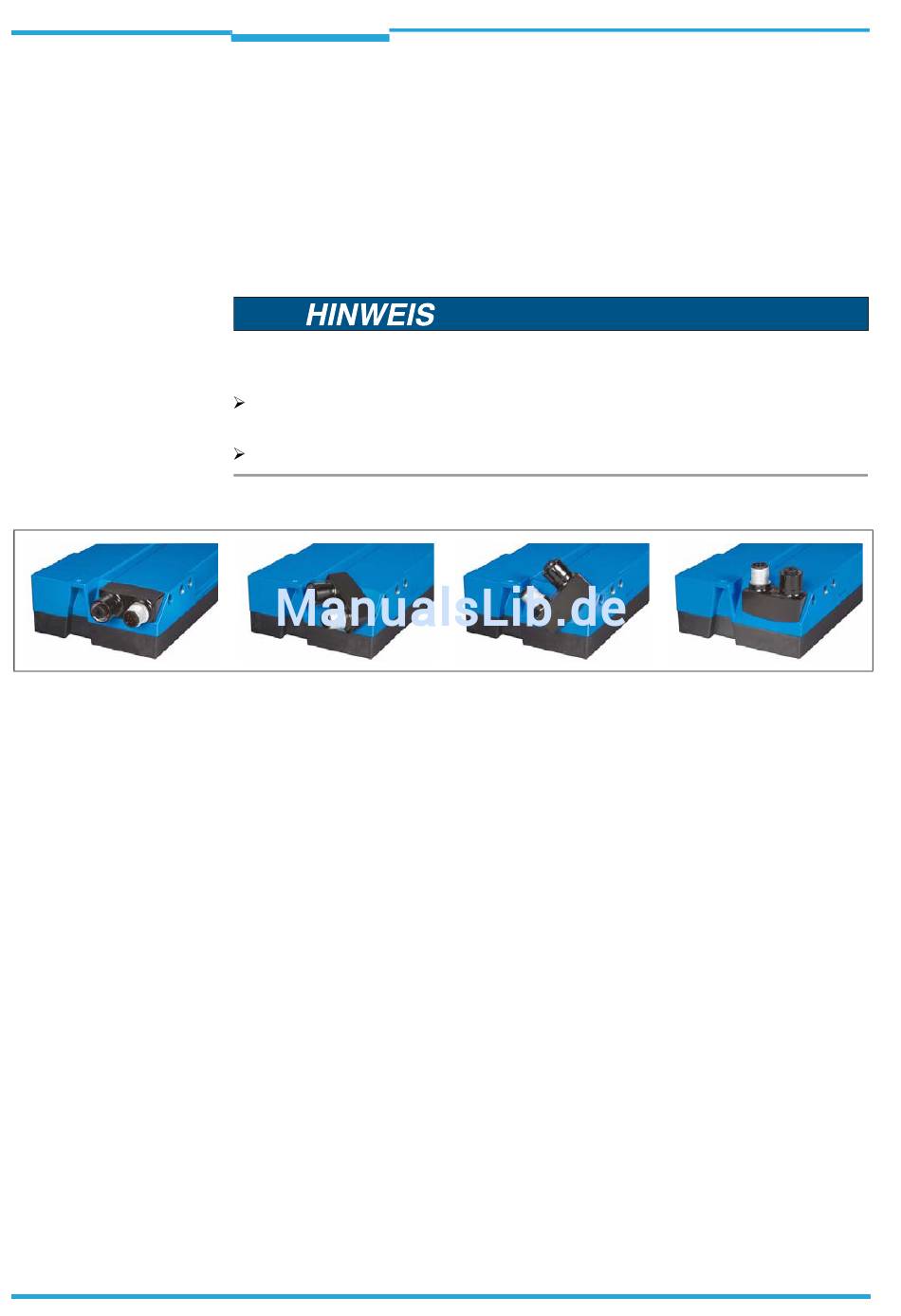

Abb. 6-4: Drehrichtung der Steckereinheit
42
Elektroinstallation
6.5 Elektroinstallation durchführen
Um einen sicheren Sitz der angeschlossenen Stecker sowie die Einhaltung der Schutzart si-
cherzustellen, müssen die Rändel-/Überwurfmuttern der M12-Steckverbindungen festge-
dreht bzw. der Leitungsstecker gesichert werden.
1. Elektrische Verbindungen nur im spannungsfreien Zustand herstellen oder trennen.
2. Die kundenseitigen Leitungsquerschnitte und deren Absicherung gemäß gültiger Nor-
men wählen und ausführen.
Beschädigung der Steckereinheit am RFH620 durch Überdrehen.
Die Steckereinheit am RFH620 hat zwei Endpositionen.
Steckereinheit von einer der beiden Endpositionen nie mehr als 180° in eine Richtung
drehen.
Steckereinheit immer in Richtung Typenschild drehen.
6.5.1 Stromversorgung für den RFH620 anschließen
Das RFH620 benötigt für den Betrieb eine Versorgungsspannung von DC 10 V ... 30 V ,
SELV gemäß aktuell gültiger EN 60950-1.
Die typische Leistungsaufnahme beträgt 5 W (ohne beschaltetete Schaltausgänge).
Über das Anschlussmodul CDB620 oder CDM420 wird das RFH620 mit DC 10 V ... 30 V ver-
sorgt. Wird das Power-Supply-Modul CMP400/CMP490 verwendet, so beträgt die Eingangs-
pannung AC 100 V ... 250 V/ 50 HZ ... 60 Hz am Modul.
