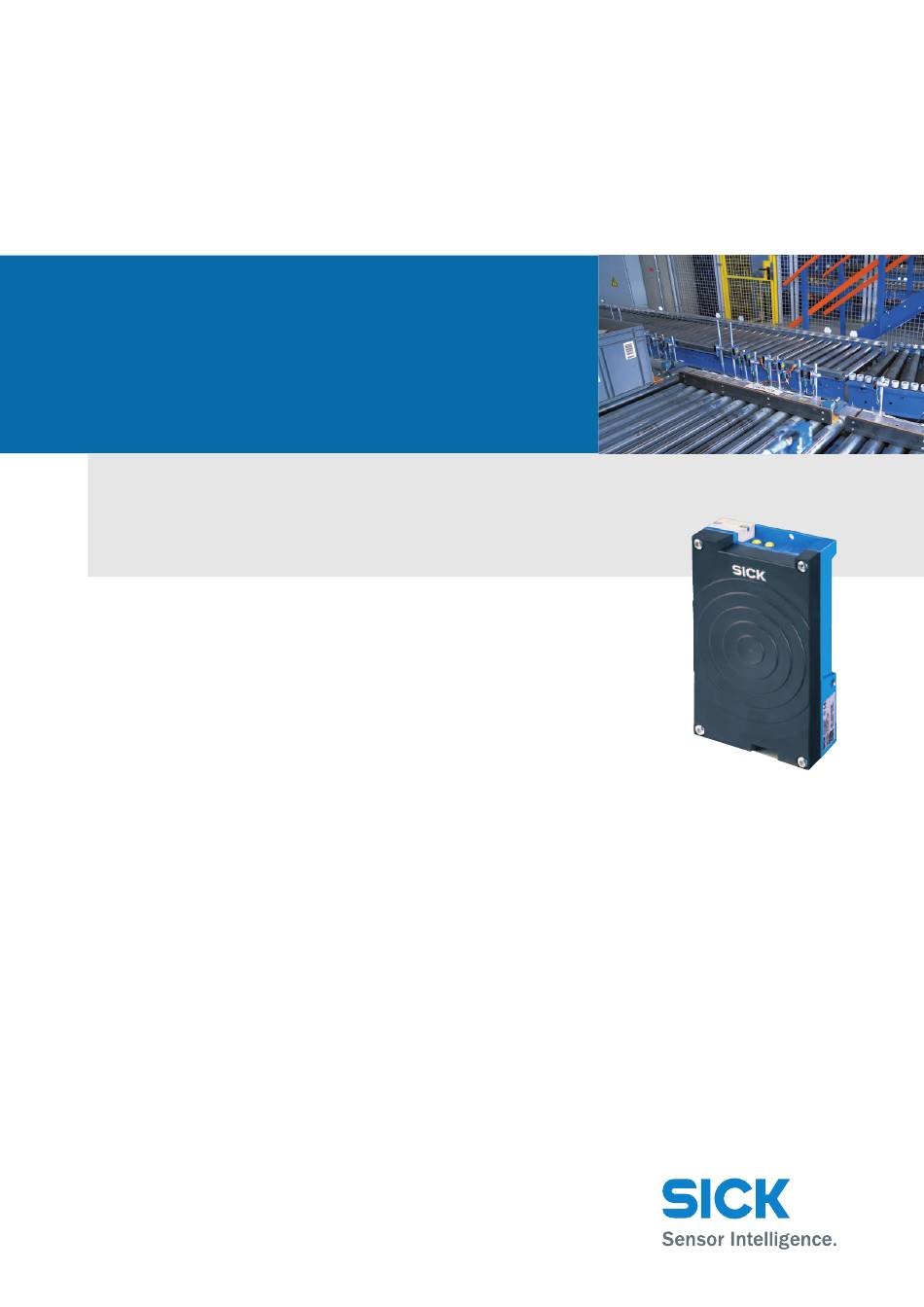

- Seite 1 Onlinehilfe O N L I N E - H I L F E Interrogator RFH620 Radio Frequency Interrogator RFH620 (13,56 MHz)
- Seite 2 Internet Explorer sind eingetragene Warenzeichen oder Warenzeichen der Microsoft Corporation in den USA und anderen Ländern. Acrobat Reader ist ein Warenzeichen von Adobe Systems Incorporated. © SICK AG · Division Auto Ident · Germany · All rights reserved 8013106/0000/2009-05-12...
-
Seite 3: Inhaltsverzeichnis
2.3.5.3 CAN ......................21 2.3.5.4 Digitale Eingänge ...................22 2.3.5.5 Digitale Ausgänge ..................23 2.3.5.6 Feldbus CDF600 ..................24 Service ......................25 2.4.1 Betriebsdaten .....................25 2.4.2 Systemstatus ....................26 Analyse......................26 2.5.1 Event Monitor....................26 8013106/0000/2009-05-12 © SICK AG · Division Auto Ident · Germany · All rights reserved... - Seite 4 Inhalt Onlinehilfe Radio Frequency Interrogator RFH620 © SICK AG · Division Auto Ident · Germany · All rights reserved 8013106/0000/2009-05-12...
-
Seite 5: Zu Diesem Dokument
Zielgruppe dieses Dokuments ist fachkundiges Personal wie z. B. Techniker oder Ingenieure für die Inbetriebnahme und Konfiguration eines Interrogators der Serie RFH620. Informationstiefe Dieses Dokument enthält alle Informationen für die Konfiguration des RFH620 vor Ort. Die werkseitige Konfiguration (Grundeinstellung) des Interrogators ist für den Einsatz als Stand-alone-Gerät vorbereitet. - Seite 6 Zu diesem Dokument Kapitel 1 Onlinehilfe Radio Frequency Interrogator RFH620 © SICK AG · Division Auto Ident · Germany · All rights reserved 8013106/0000/2009-05-12...
-
Seite 7: Rfh620
Seite 12). Stop Suchvorgang stoppen. Diesen Dialog beim Gerät hinzufügen nicht zei- Die Gruppe Quickstart erscheint automatisch als Startdialog. Diese Funktion kann hier ein-/aus- geschaltet werden. 8013106/0000/2009-05-12 © SICK AG · Division Auto Ident · Germany · All rights reserved... -
Seite 8: Transponder Benutzerdaten
Trans- LÖCKE SCHREIBEN ponder übertragen. Wichtig Bei der Eingabe von Nutzdaten muss die maximale Zeichenanzahl pro Block beachtet wer- den. Falsch eingegebenen Daten werden nicht übernommen. © SICK AG · Division Auto Ident · Germany · All rights reserved 8013106/0000/2009-05-12... -
Seite 9: Parameter
Lesefeld befinden, werden sie nicht mehr vom Interrogator bearbeitet. Transponder Information auslesen Zusätzlich zu den Nutzdaten werden auch die Eigenschaften der Transponder (z. B. Unique ID, Hersteller, IC) ausgelesen. 8013106/0000/2009-05-12 © SICK AG · Division Auto Ident · Germany · All rights reserved... - Seite 10 AFI-Filter (Application Family Identifier) ein-/aus- schalten. AFI-Wert Wert für den AFI-Filter eingeben. Nur Transponder mit dem angegebenen AFI (Application Family Identifier) werden ausgewer- tet. Erweitert... Weitere Einstellungen aktivieren. © SICK AG · Division Auto Ident · Germany · All rights reserved 8013106/0000/2009-05-12...
-
Seite 11: Erweiterte Einstellungen
Block schreiben verifizieren Prüfung nach dem Schreiben der Nutzdaten ein- /ausschalten. Wiederholungsversuche ein/aus Bei aktiviertem Kontrollkästchen wird der Zugriff auf einen Transponder bei einem Fehlschlag wiederholt. 8013106/0000/2009-05-12 © SICK AG · Division Auto Ident · Germany · All rights reserved... -
Seite 12: Trigger Konfiguration
Länge der Pause zwischen zwei Pulsen des Autotaktes einge- ben. Evtl. Einheit wählen. Dauer Zeit/Weg eingeben, nach der/dem der Stopptrigger ausgelöst werden soll. Evtl. Einheit wählen. © SICK AG · Division Auto Ident · Germany · All rights reserved 8013106/0000/2009-05-12... -
Seite 13: Trigger Verteilung
Parameter Funktion Inkrement-Quelle Quelle der Inkremente wählen. Konstante Geschwindigkeit Geschwindigkeit der Förderstrecke eingeben. Evtl. Einheit wählen. Systeminkrement-Auflösung Auflösung des externen Inkrementalgebers ein- geben. Evtl. Einheit wählen. 8013106/0000/2009-05-12 © SICK AG · Division Auto Ident · Germany · All rights reserved... -
Seite 14: Datenverarbeitung
Transponderdaten ausgegeben werden. Diese Bedingung kann konfiguriert werden (siehe Kapitel 2.3.4.2 Auswertebedingungen, Seite 16). Timeout Verzögerung für die Übermittlung der Lesedaten eingeben. Evtl. Einheit wählen. © SICK AG · Division Auto Ident · Germany · All rights reserved 8013106/0000/2009-05-12... - Seite 15 Einfluss des Parameter-Werts Ende des Lesetakts (Ausgabezeitpunkt) auf den Ausgabezeitpunkt der Transponderdaten. Lesetor Code Ausgabe- bedingung Ausgabe- zeitpunkt Abb. 2-4: Einfluss des Parameter-Werts Sobald wie möglich (Ausgabezeitpunkt) auf den Ausgabezeitpunkt der Transponderdaten. 8013106/0000/2009-05-12 © SICK AG · Division Auto Ident · Germany · All rights reserved...
-
Seite 16: Auswertebedingungen
Max. Anzahl gültiger Codes prüfen Prüfung der Maximalanzahl gültiger UIDs pro Lesetor ein-/ausschalten. Maximum Die Maximalanzahl gültiger UIDs eingeben, die erkannt werden müssen, damit sie ausgegeben werden. © SICK AG · Division Auto Ident · Germany · All rights reserved 8013106/0000/2009-05-12... -
Seite 17: Ausgabeformat
Lebenszeichen des Interrogators, ein sogenannter Heartbeat, ausgegeben werden. Mit den Parametern der Gruppe Heartbeat Format wird das Format des Heartbeats definiert. Parameter Funktion Heartbeat Format Ausgabeformat des Heartbeats eingeben. Rechte Maustaste: Spezialzeichen einfügen. 8013106/0000/2009-05-12 © SICK AG · Division Auto Ident · Germany · All rights reserved... -
Seite 18: Netzwerk / Schnittstellen / Ios
Gerätenummern der Geräte eingeben, die von diesem Interrogator überwacht werden sollen. Max. Hochlaufzeit der überwachten Geräte Zeit eingeben, während der ein Ausbleiben eines Signals von einem überwachten Gerät ignoriert wird. © SICK AG · Division Auto Ident · Germany · All rights reserved 8013106/0000/2009-05-12... -
Seite 19: Seriell
Ausgabe eines regelmäßigen Lebenszeichens einschalten. Heartbeat-Intervall Zeit eingeben, die zwischen zwei Heartbeats lie- gen soll. Neustart des Intervalls beim Senden Intervall nach der Ausgabe eines Leseergeb- nisses neu starten. 8013106/0000/2009-05-12 © SICK AG · Division Auto Ident · Germany · All rights reserved... -
Seite 20: Ethernet
Parameter Funktion Server / Client Wählen, ob der Interrogator als Server oder als Client fungiert. IP-Port Den IP-Port eingeben, über den die Netzwerk- daten laufen sollen. © SICK AG · Division Auto Ident · Germany · All rights reserved 8013106/0000/2009-05-12... -
Seite 21: Can
Geräte-ID des Interrogators im CAN-Netzwerk wird angezeigt. Baudrate Geschwindigkeit des Netzwerks wählen. Ausgabeformat Das Ausgabeformat wählen, in dem das Leseer- gebnis über das CAN-Netzwerk ausgegeben wer- den soll. 8013106/0000/2009-05-12 © SICK AG · Division Auto Ident · Germany · All rights reserved... -
Seite 22: Digitale Eingänge
Bedeutung des geschalteten externen Eingangs 1 wählen. Entprellung Zeit eingeben, die das Signal mindestens am externen Eingang 1 anliegen muss, damit es erkannt wird. Evtl. Einheit wählen. © SICK AG · Division Auto Ident · Germany · All rights reserved 8013106/0000/2009-05-12... -
Seite 23: Digitale Ausgänge
Ereignis wählen, das ein Signal an Ausgang 2 auslösen soll. Logik Logikpegel des geschalteten Ausgangs 2 wäh- len. Steuerung Art der Steuerung wählen. Dauer Dauer des Signals eingeben. Evtl. Einheit wählen. 8013106/0000/2009-05-12 © SICK AG · Division Auto Ident · Germany · All rights reserved... -
Seite 24: Feldbus Cdf600
Funktion des Ausgabe-Bits 0 wählen. Nutzung Output Bit1 Funktion des Ausgabe-Bits 1 wählen. Nutzung Input Bit0 Funktion des Eingabe-Bits 0 wählen. Nutzung Input Bit1 Funktion des Eingabe-Bits 1 wählen. © SICK AG · Division Auto Ident · Germany · All rights reserved 8013106/0000/2009-05-12... -
Seite 25: Service
Das Datum der letzten Parametrierung wird angezeigt. Die Uhrzeit der letzten Parametrierung wird angezeigt. Letzte Wartung Datum der letzten Wartung eingeben. Nächste Wartung Datum der nächsten Wartung eingeben. 8013106/0000/2009-05-12 © SICK AG · Division Auto Ident · Germany · All rights reserved... -
Seite 26: Systemstatus
Zoom des Diagramms auf 100 % stellen. Diagramm kleiner zoomen. Zeitachse in Diagramm anzeigen lassen. Inkrementachse in Diagramm anzeigen lassen. Raster im Diagramm ein-/ausschalten. Werte im Diagramm anzeigen lassen. © SICK AG · Division Auto Ident · Germany · All rights reserved 8013106/0000/2009-05-12... - Seite 27 Onlinehilfe Interrogator RFH620 8013106/0000/2009-05-12 © SICK AG · Division Auto Ident · Germany · All rights reserved...
