Betriebsanleitung
Schreib-/Lesegerät RFH620 (HF)

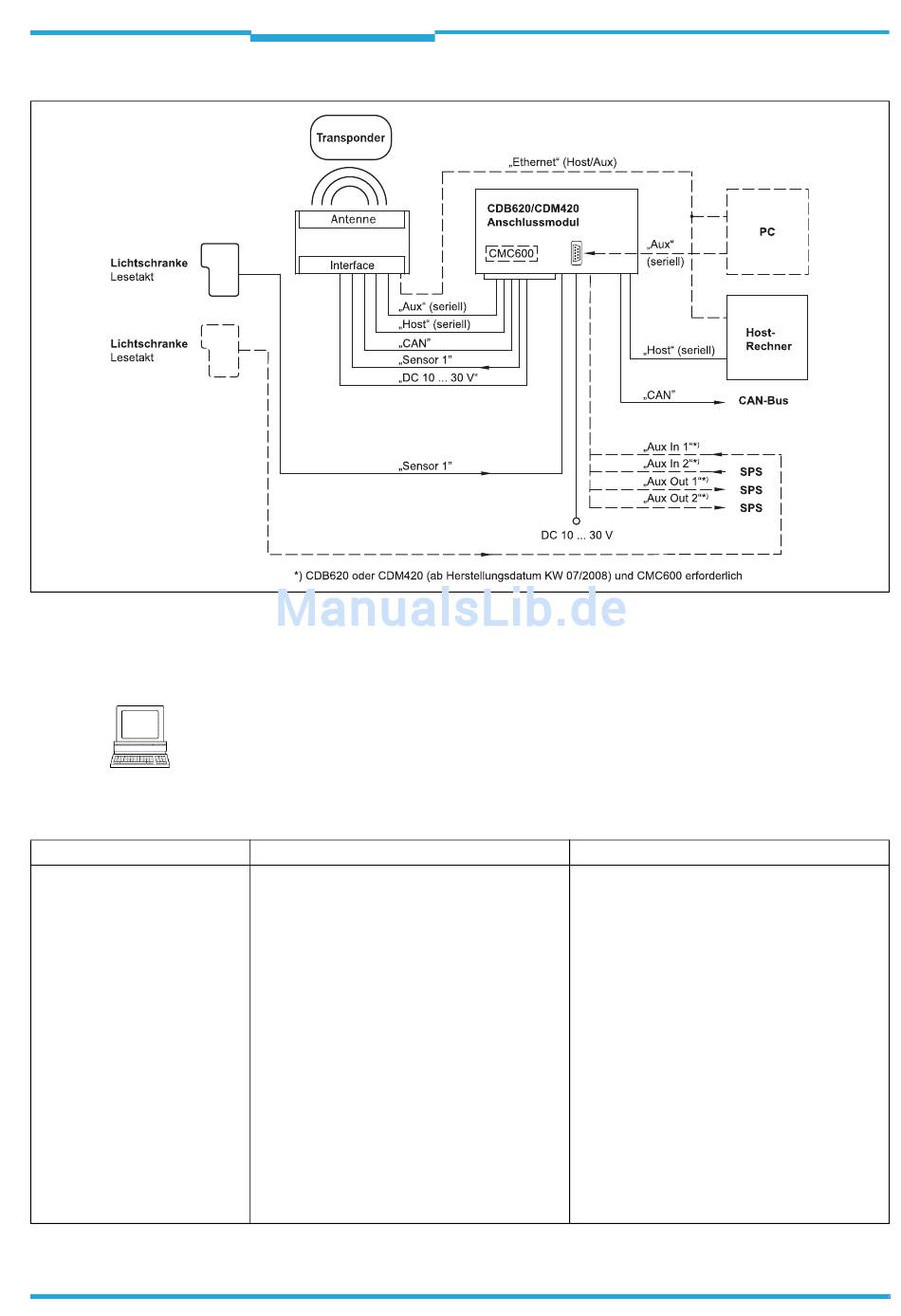

Abb. 4-5: Ethernet-Version: Elektrische Anschlüsse am RFH620 mit Steckereinheit
Funktion
Objekttriggersteuerung
8013104/ZO93/2017-09-21
Produktbeschreibung
Schreib-/Lesegerät
Die detaillierte Beschaltung des RFH620 und die Anschlüsse zum Host/PC und zu den ex-
ternen Sensoren ist im Kapitel 6 Elektroinstallation, Seite 35
Mit der Konfigurationssoftware SOPAS-ET können u. a. folgende Funktionen konfiguriert Notiz
werden.
Beschreibung
Um einen objektbezogenen Lesevorgang zu star-
ten, benötigt das RFH620 ein geeignetes exter-
nes Signal (Trigger-Quelle) für die Meldung eines
Objekts im Lesefeld. Das Start-Signal erfolgt
standardmäßig über einen externen Lesetakt-
Sensor (z. B. Lichtschranke). Sobald ein Objekt
den Lesetakt-Sensor passiert hat, wird im
RFH620 ein Zeitfenster („Lesetor") für den Lese-
vorgang geöffnet.
Alternativ hierzu löst ein Kommando über eine
Datenschnittstelle oder das CAN-SENSORNetz-
werk den Lesevorgang aus. Im Autotakt-Modus
generiert das RFH620 das Lesetor intern selbst
mit einem einstellbaren Tastverhältnis.
Der Lesetakt kann auf vielfältige Art beendet
werden. Bei externer Triggerung durch die Lese-
taktquelle oder ein Kommando, intern durch
einen Timer oder eine zu erfüllenden Auswerte-
bedingung.
© SICK AG · Germany · All rights reserved · Irrtümer u. Änderungen vorbehalten
beschrieben.
Konfiguration mit SOPAS-ET
P RFH620 P
, ,
ROJEKTBAUM
K
ONFIGURATION
Kapitel 4
T
,
ARAMETER RIGGER
25
