Betriebsanleitung
Schreib-/Lesegerät RFH620 (HF)
Wichtig
8013104/ZO93/2017-09-21
Elektroinstallation
Durch den Einsatz der elektro-optischen Signaltrenner zwischen den Inseln wird die Erd-
schleife aufgetrennt. Innerhalb der Inseln werden durch einen tragfähigen Potenzialaus-
gleich Ausgleichsströme auf den Leitungsschirmen verhindert
b) Maßnahmen bei kleinen Systeminstallationen
Bei kleineren Installationen mit nur geringen Potenzialunterschieden kann die isolierte
Montage des RFH620 und der Peripheriegeräte eine hinreichende Lösung sein
SPS
Erdungspunkt 1
Erdpotentialdifferenz

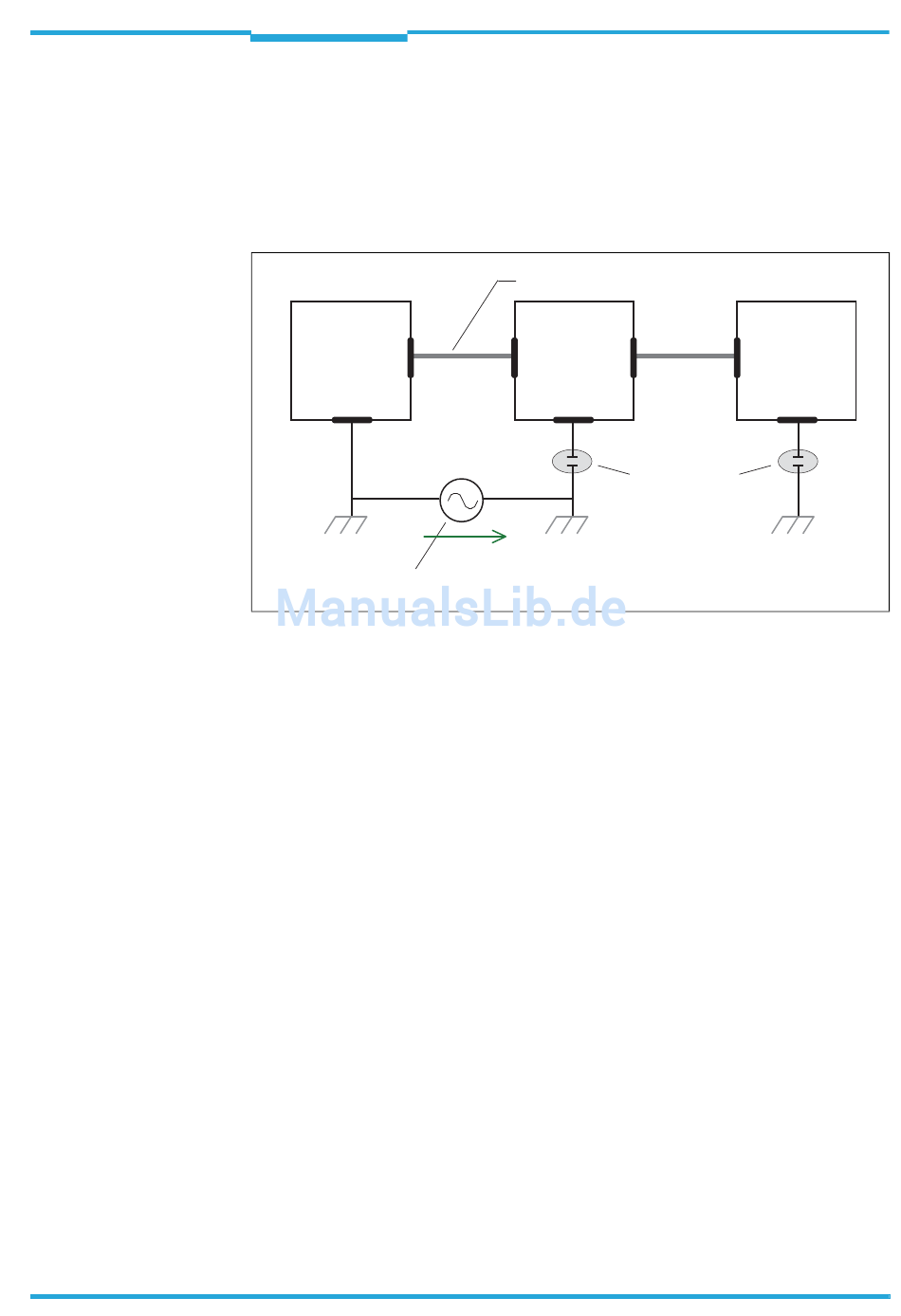

Abb. 6-3: Isolierte Montage
Erdschleifen werden, selbst bei hohen Erdpotenzialdifferenzen wirksam verhindert. Da-
durch fließen keine Ausgleichsströme mehr über die Leitungsschirme und Metallgehäuse.
Die Stromversorgung für den RFH620 sowie die angeschlossene Peripherie müssen dann
ebenfalls die erforderliche Isolation gewährleisten.
Unter Umständen kann zwischen den isoliert montierten Metallgehäusen und dem örtli-
chen Erdpotenzial ein berührbares Potenzial entstehen.
© SICK AG · Germany · All rights reserved · Irrtümer u. Änderungen vorbehalten
geschirmte elektrische Leitung
RFH620
U
Erdungspunkt 2
Lesetakt-
Sensor
Isolierte Montage
Erdungspunkt 3
Kapitel 6
41
