Kapitel 5
Wichtig
32
Montage
5.2.3

Montagevorrichtung

Das RFH620 wird mit Hilfe von mindestens zwei Sacklochgewinden (M6) befestigt, die sich
jeweils auf einer der schmalen Geräteseiten befinden (siehe
RFH620, Seite 65).
Das RFH620 lässt sich mit Hilfe des optionalen SICK-Befestigungswinkels Nr. 2048551
montieren. Die Konstruktion des Winkels unterstützt z. B. vielseitige Montagevarianten und
die Ausrichtung des RFH620 in zwei Achsen.

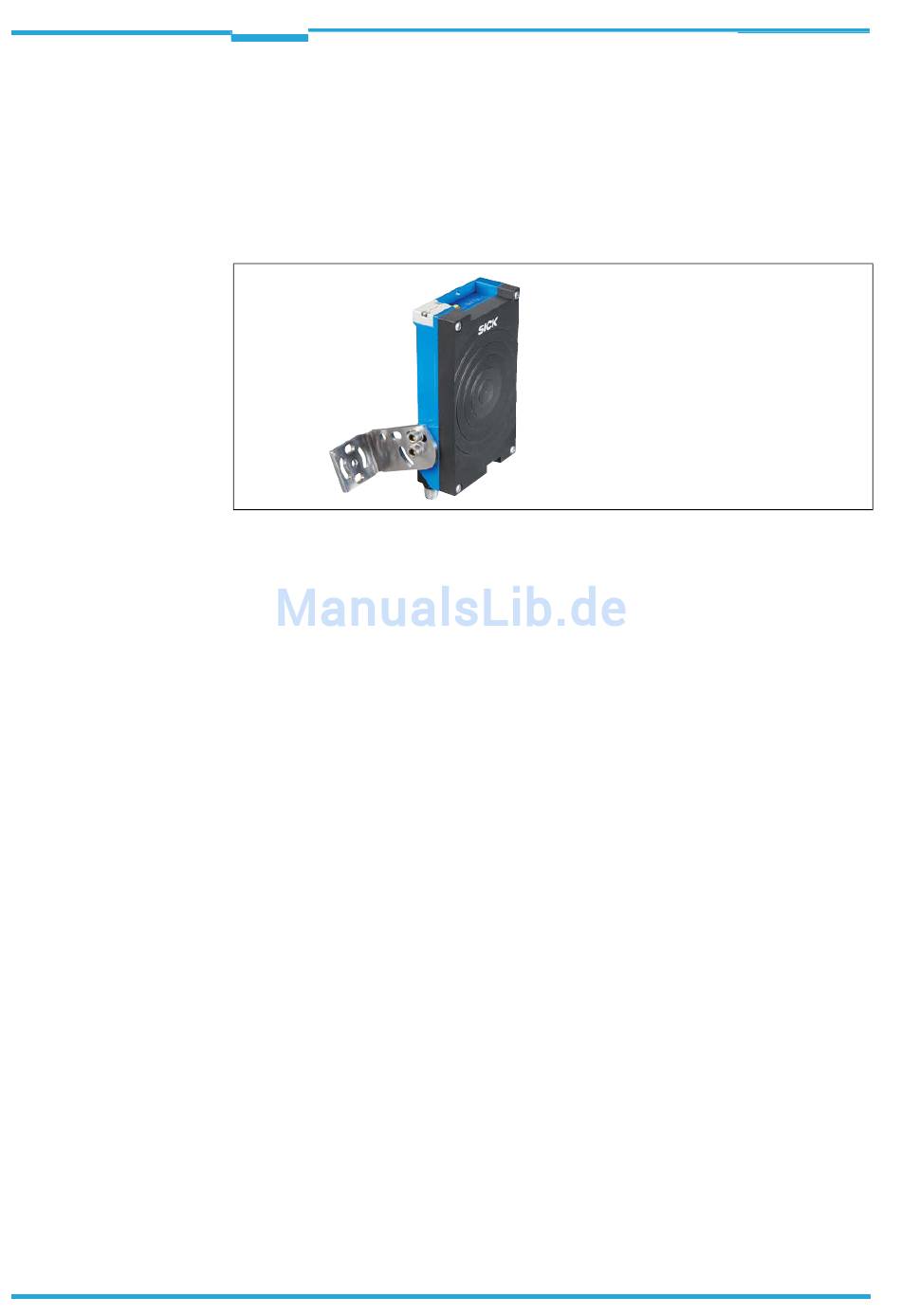

Abb. 5-1: Beispiel: Befestigung des RFH620 mit dem Befestigungswinkel Nr. 2048551
Die Schrauben müssen immer mit Unterlegscheiben montiert werden.
Bei der Befestigung des RFH620 mit dem Befestigungswinkel Nr. 2048551 müssen folgen-
de Maße beachtet werden:
• Max. Einschraubtiefe der Sacklochgewinde: 6,5 mm
• Blechdicke des Befestigungswinkels: 4,0 mm
• Dicke der Unterlegscheibe: 1,6 mm
• Länge der Schraube M6x12: 12,0 mm
Die Vermaßung der SICK-Halterungen zeigt
Alternativ kann eine Halterung durch den Anwender gestellt werden.
Die Halterung sollte folgende Anforderungen erfüllen:
• Stabile Montagevorrichtung
– Ausrichtung des RFH620 in der x- und y-Achse veränderbar
– Das Gewicht des RFH620 inklusive Anschlussleitung (abhängig von der Gerätevari-
ante) muss von der Montagevorrichtung erschütterungsfrei getragen werden kön-
nen.
• Zwei Schrauben M6 zur Befestigung des RFH620
– Schraubenlänge abhängig von der Wandstärke der Montagevorrichtung
– Maximale Einschraubtiefe im RFH620 6,5 mm ab Gehäuseoberfläche
SICK AG · Germany · All rights reserved · Irrtümer u. Änderungen vorbehalten
©
Schreib-/Lesegerät RFH620 (HF)
Kapitel 10.2 Maßbilder
Kapitel 11.3 Maßbilder Zubehör, Seite
8013104/ZO93/2017-09-21
Betriebsanleitung
68.
