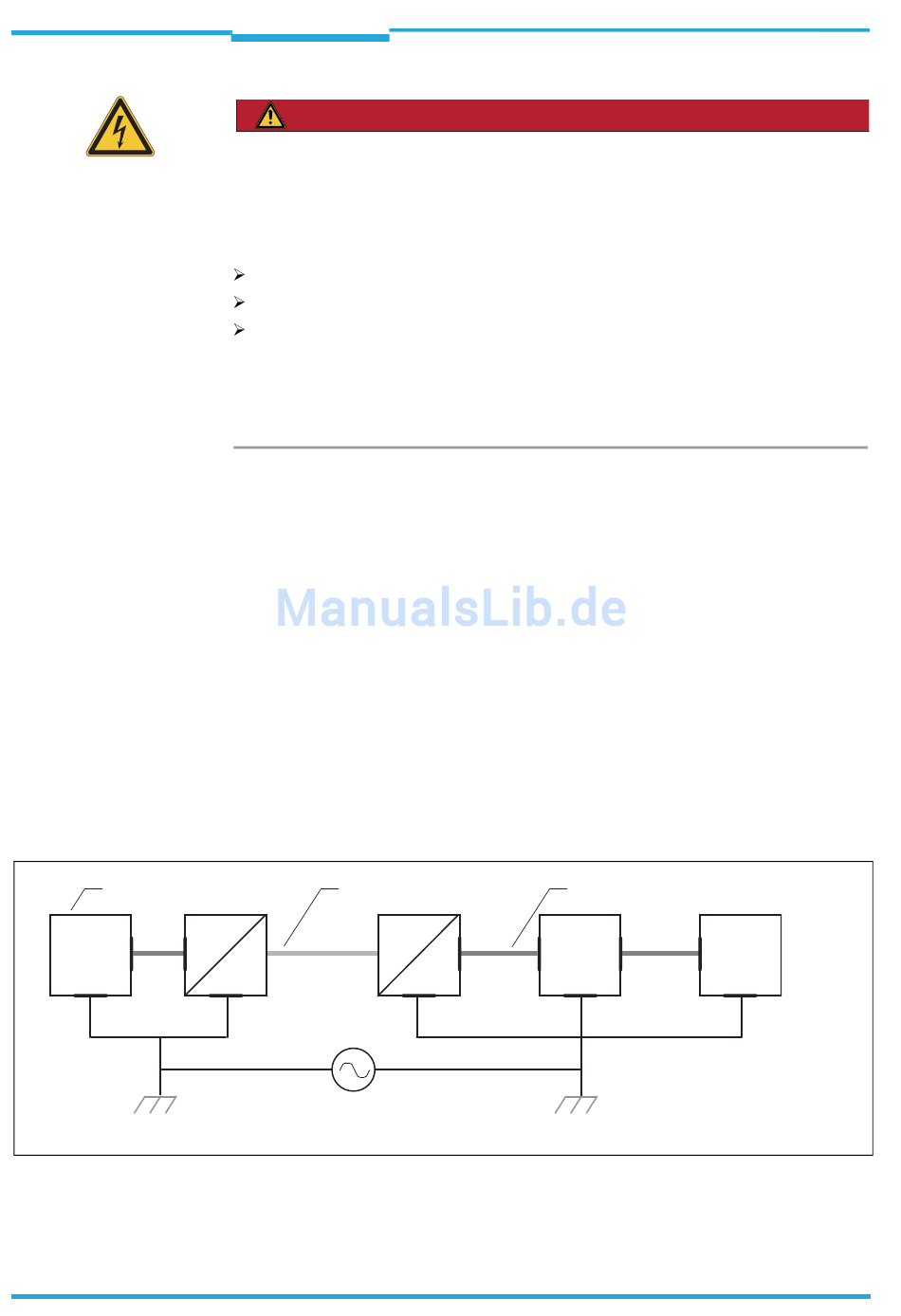

Abb. 6-2: Elektro-optische Signaltrenner
40
Elektroinstallation
GEFAHR
Verletzungsgefahr und Beschädigungsgefahr durch elektrischen Strom!
Eine fehlerhafte Erdung des RFH620 kann, durch Potenzialausgleichsströme zwischen
dem RFH620 und anderen geerdeten Geräten in der Anlage, Metallgehäuse unter gefähr-
liche Spannung setzen, Fehlverhalten und Zerstörung von Geräten verursachen sowie den
Leitungsschirm durch Erhitzung beschädigen und dadurch zu Leitungsbränden führen.
Arbeiten an der elektrischen Anlage nur von Elektrofachkräften ausführen lassen.
Für gleiches Erdpotenzial an allen Erdungspunkten sorgen.
Bei Beschädigung der Leitungsisolation Spannungsversorgung sofort abschalten und
Reparatur veranlassen.
Wo die örtlichen, ungünstigen Gegebenheiten ein sicheres Erdungskonzept (gleiches
Erdpotenzial in allen Erdungspunkten) nicht erfüllen, Maßnahmen gemäß den nach-
folgenden Ausführungen durchführen.
Abhilfemaßnahmen
Die vorrangige Lösung für das Vermeiden von Potenzialausgleichsströmen auf den Lei-
tungsschirmen ist die Sicherstellung eines niederimpedanten und stromtragfähigen Poten-
zialausgleichs. Ist dieser nicht realisierbar, dienen die folgenden beiden Lösungsansätze
als Vorschlag.
Es wird ausdrücklich davon abgeraten, die Leitungsschirme aufzutrennen. Mit dieser Maß-
nahme kann die Einhaltung der EMV-Grenzwerte und der sichere Betrieb der Datenschnitt-
stellen der Geräte nicht mehr gewährleistet werden.
a) Maßnahmen bei räumlich weitverteilten Systeminstallationen
Bei räumlich weit verteilten Systeminstallationen, mit entsprechend großen Potenzialunter-
schieden,wird der Aufbau lokaler Inseln und die Verbindung dieser Inseln über kommerziell
erhältliche elektro-optische Signaltrenner empfohlen. Mit dieser Maßnahme wird ein
Höchstmaß an Robustheit gegenüber elektromagnetischen Störungen erreicht, bei gleich-
zeitiger Einhaltung sämtlicher Anforderungen der EN 60950-1.
Lichtwellenleiter
Elektro-
optischer
Trenner
