Abb. 6-5: Beschaltung Der Seriellen Host-Datenschnittstellen - Sick Rfh620 Betriebsanleitung

Kapitel 6
44
Elektroinstallation
RS-232
CLV
RS-422
CLV

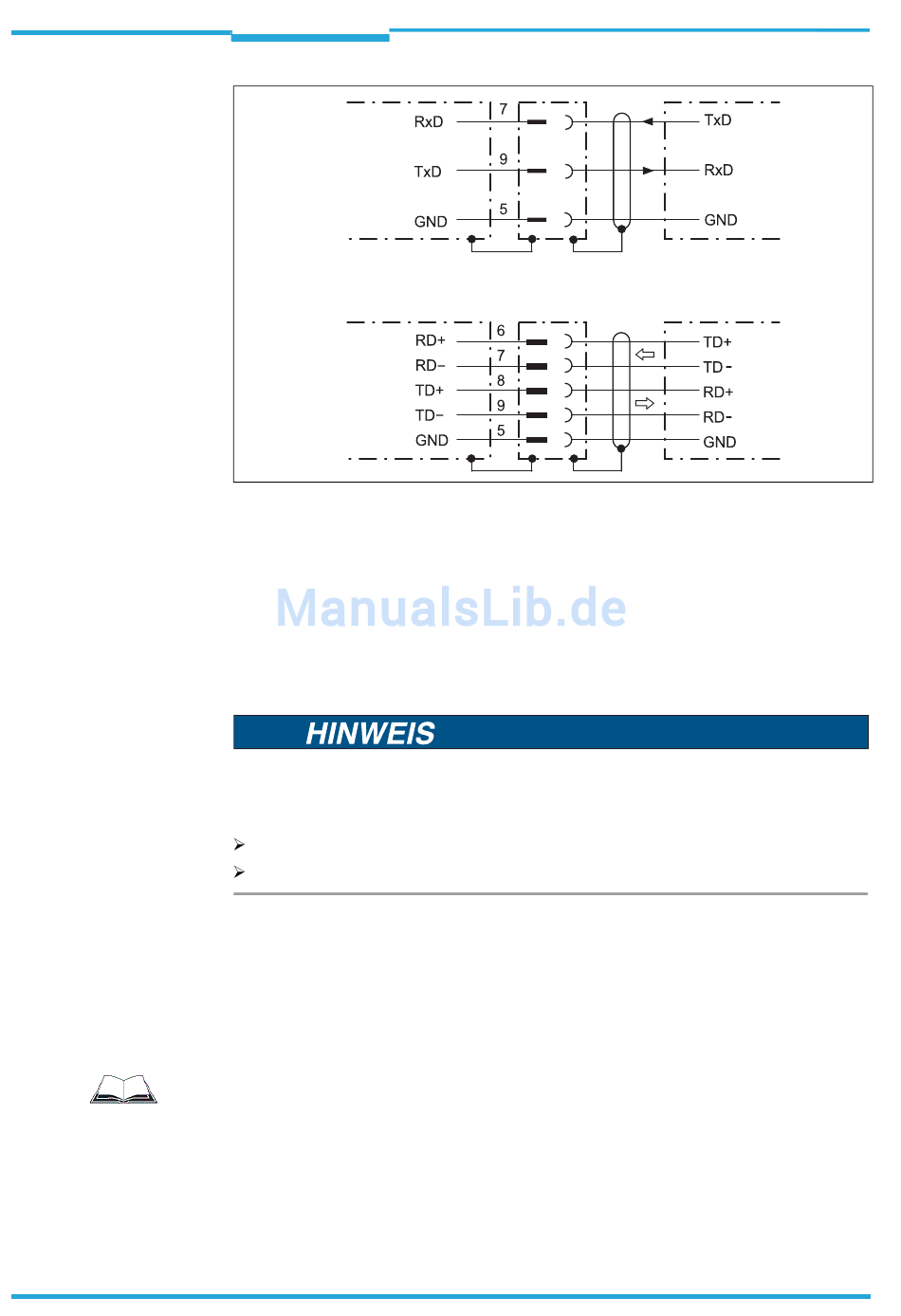

Abb. 6-5: Beschaltung der seriellen Host-Datenschnittstellen (RS-232 bzw. RS-422) am 15-
poligen D-Sub-HD-Leitungsstecker
Pin-Belegung für die serielle Hilfs-Datenschnittstelle am 15-poligen D-Sub-HD-Leitungsstec-
ker:
• RxD = Pin 2
• TxD = Pin 3
• GND = Pin 5
Beschädigung des Schnittstellen-Moduls!
Wenn die serielle Datenschnittstelle fehlerhaft beschaltet wird, können elektronische Bau-
teile im RFH620 beschädigt werden.
Angaben zur Beschaltung der seriellen Datenschnittstelle beachten.
Beschaltung vor dem Einschalten des RFH620 sorgfältig prüfen.
1. Serielle Schnittstelle des RFH620 gemäß EMV-Richtlinien über abgeschirmte Leitun-
gen an den Host anschließen.
Dabei maximale Leitungslängen beachten.
2. Um Störeinflüsse zu verhindern, Leitung nicht über eine längere Strecke parallel mit
Stromversorgungs- und Motorleitungen, z. B. in Kabelkanälen, verlegen.
Wichtig
Terminierung der Datenschnittstelle RS-422
Die Terminierung kann im Anschlussmodul CDB620 oder CDM420 vorgenommen werden.
Siehe Betriebsanleitung „Anschlussmodul CDB620" bzw. „Anschlussmodul CDM420".
