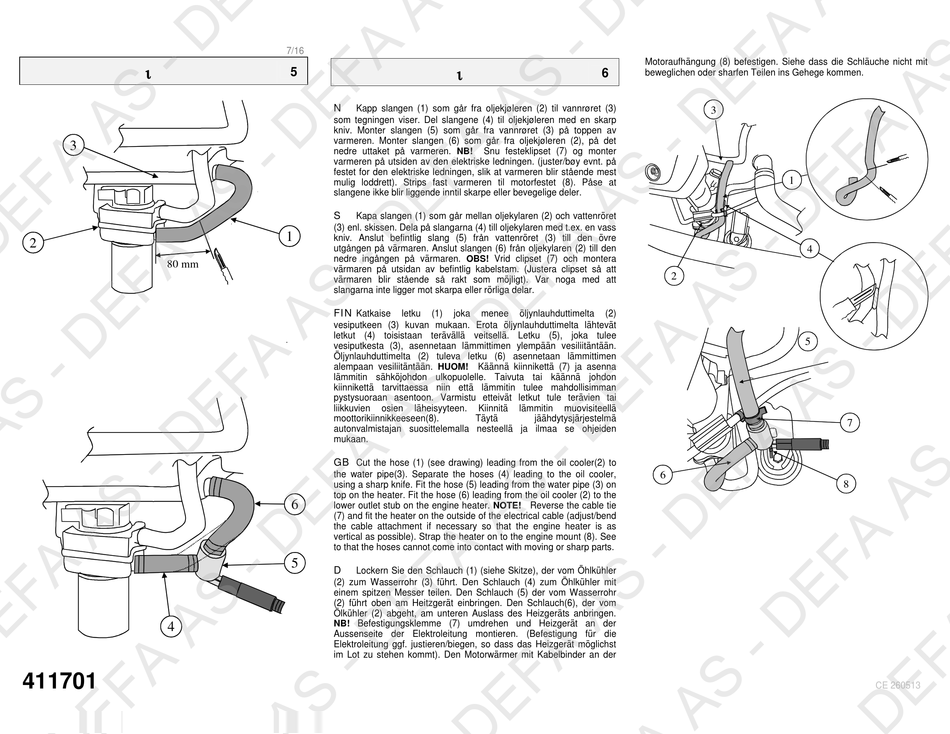

Kapp slangen (1) som går fra oljekjøleren (2) til vannrøret (3)
som tegningen viser. Del slangene (4) til oljekjøleren med en skarp
kniv. Monter slangen (5) som går fra vannrøret (3) på toppen av
varmeren. Monter slangen (6) som går fra oljekjøleren (2), på det
nedre uttaket på varmeren. NB!
varmeren på utsiden av den elektriske ledningen. (juster/bøy evnt. på
festet for den elektriske ledningen, slik at varmeren blir stående mest
mulig loddrett). Strips fast varmeren til motorfestet (8). Påse at
slangene ikke blir liggende inntil skarpe eller bevegelige deler.
S
Kapa slangen (1) som går mellan oljekylaren (2) och vattenröret
(3) enl. skissen. Dela på slangarna (4) till oljekylaren med t.ex. en vass
1
kniv. Anslut befintlig slang (5) från vattenröret (3) till den övre
utgången på värmaren. Anslut slangen (6) från oljekylaren (2) till den
nedre ingången på värmaren. OBS! Vrid clipset (7) och montera
värmaren på utsidan av befintlig kabelstam. (Justera clipset så att
värmaren blir stående så rakt som möjligt). Var noga med att
slangarna inte ligger mot skarpa eller rörliga delar.
FIN
Katkaise
letku
(1)
joka
vesiputkeen (3) kuvan mukaan. Erota öljynlauhduttimelta lähtevät
letkut (4) toisistaan terävällä veitsellä. Letku (5), joka tulee
vesiputkesta (3), asennetaan lämmittimen ylempään vesiliitäntään.
Öljynlauhduttimelta (2) tuleva letku (6) asennetaan lämmittimen
alempaan vesiliitäntään. HUOM!
lämmitin sähköjohdon ulkopuolelle. Taivuta tai käännä johdon
kiinnikettä tarvittaessa niin että lämmitin tulee mahdollisimman
pystysuoraan asentoon. Varmistu etteivät letkut tule terävien tai
liikkuvien
osien
läheisyyteen.
moottorikiinnikkeeseen(8).
autonvalmistajan suosittelemalla nesteellä ja ilmaa se ohjeiden
mukaan.
GB
Cut the hose (1) (see drawing) leading from the oil cooler(2) to
the water pipe(3). Separate the hoses (4) leading to the oil cooler,
using a sharp knife. Fit the hose (5) leading from the water pipe (3) on
top on the heater. Fit the hose (6) leading from the oil cooler (2) to the
6
lower outlet stub on the engine heater. NOTE! Reverse the cable tie
(7) and fit the heater on the outside of the electrical cable (adjust/bend
the cable attachment if necessary so that the engine heater is as
vertical as possible). Strap the heater on to the engine mount (8). See
to that the hoses cannot come into contact with moving or sharp parts.
5
D
Lockern Sie den Schlauch (1) (siehe Skitze), der vom Öhlkühler
(2) zum Wasserrohr (3) führt. Den Schlauch (4) zum Öhlkühler mit
einem spitzen Messer teilen. Den Schlauch (5) der vom Wasserrohr
(2) führt oben am Heitzgerät einbringen. Den Schlauch(6), der vom
Ölkühler (2) abgeht, am unteren Auslass des Heizgeräts anbringen.
NB! Befestigungsklemme (7) umdrehen und Heizgerät an der
Aussenseite der Elektroleitung montieren. (Befestigung für die
Elektroleitung ggf. justieren/biegen, so dass das Heizgerät möglichst
im Lot zu stehen kommt). Den Motorwärmer mit Kabelbinder an der
Motoraufhängung (8) befestigen. Siehe dass die Schläuche nicht mit
6
beweglichen oder sharfen Teilen ins Gehege kommen.
Snu festeklipset (7) og monter
menee
öljynlauhduttimelta
(2)
Käännä kiinnikettä (7) ja asenna
Kiinnitä
lämmitin
muovisiteellä
Täytä
jäähdytysjärjestelmä
3
1
4
2
5
6
7
8
