de
3
Einsatz/Verwendung
3.1
Bestimmungsgemäße Verwen-
dung
3.2
Nichtbestimmungsgemäße Ver-
wendung
4
Produktbeschreibung
4.1
Konstruktion
2
1
3
P-Typ
M-Typ
S/N
MFY
I
U
H
Q
OT
S/E
IMø
I
ST
Cos
max
TPF
P
SF
F
I
N
SF
IP
MC
4
7
6
5

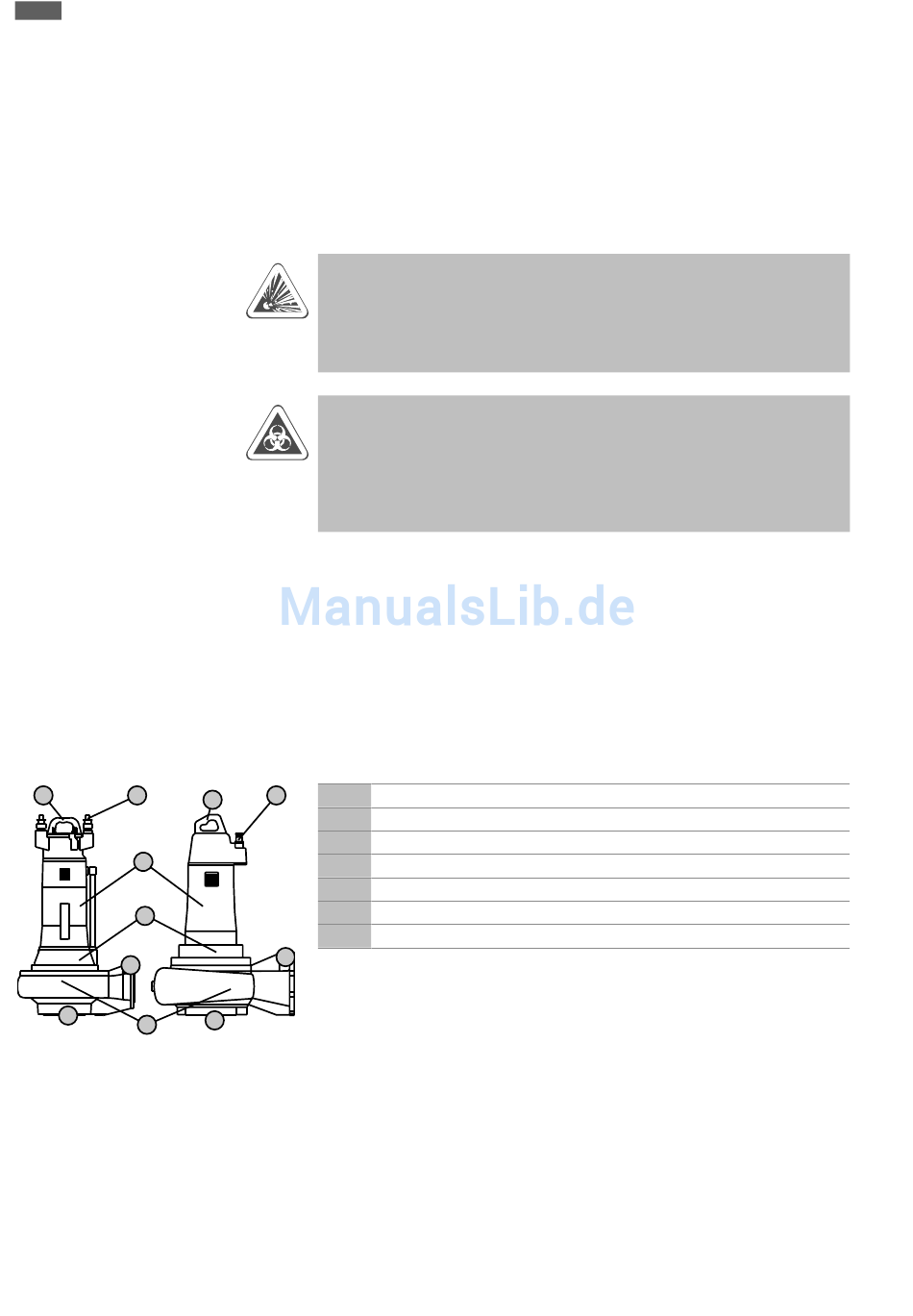

Fig. 1: Übersicht
4.1.1
Hydraulik
10
Einsatz/Verwendung
Die Tauchmotorpumpen eignen sich zur Förderung von:
▪ Abwasser mit Fäkalien (nach EN 12050-1)
▪ Schmutzwasser (mit geringen Mengen Sand und Kies)
▪ Prozessabwasser
▪ Fördermedien mit Trockensubstanzen bis max. 8 %
GEFAHR
Explosion durch Fördern explosiver Medien!
Das Fördern von leicht entzündlichen und explosiven Medien (Benzin, Kerosin usw.)
in ihrer reinen Form ist strengstens verboten. Es besteht Lebensgefahr durch Explo-
sion! Die Pumpen sind für diese Medien nicht konzipiert.
GEFAHR
Gefahr durch gesundheitsgefährdende Medien!
Wenn die Pumpe in gesundheitsgefährdenden Medien verwendet wird, die Pumpe
nach dem Ausbau und vor allen weiteren Arbeiten dekontaminieren! Es besteht Le-
bensgefahr! Angaben der Betriebsordnung beachten! Der Betreiber muss sicherstel-
len, dass das Personal die Betriebsordnung erhalten und gelesen hat!
Die Tauchmotorpumpen dürfen nicht verwendet werden zur Förderung von:
▪ Trinkwasser
▪ Fördermedien mit harten Bestandteilen (z. B. Steine, Holz, Metall usw.)
▪ Fördermedien mit großen Mengen abrasiver Inhaltsstoffe (z. B. Sand, Kies).
Zur bestimmungsgemäßen Verwendung gehört auch die Einhaltung dieser Anleitung.
Jede darüber hinausgehende Verwendung gilt als nichtbestimmungsgemäß.
Abwasser-Tauchmotorpumpe als überflutbares Blockaggregat für den Dauerbetrieb in
Nass- und Trockenaufstellung.
1
2
1
2
3
4
P-Typ
M-Typ
S/N
MFY
U
Q
IMø
I
H
OT
S/E
I
ST
Cos
TPF
max
P
SF
F
SF
I
IP
N
MC
5
6
7
7
6
Kreiselhydraulik mit verschiedenen Laufradformen, druckseitig horizontalem Flansch-
anschluss, Putzlochdeckel sowie Spalt- und Laufring.
Die Hydraulik ist nicht selbstansaugend, d. h. das Fördermedium muss selbständig oder
mit Vordruck zulaufen.
Laufradformen
Die einzelnen Laufradformen sind abhängig von der Hydraulikgröße und nicht jede
Laufradform gibt es für jede Hydraulik. Im folgenden eine Übersicht der unterschiedli-
chen Laufradformen:
▪ W = Freistromlaufrad
Stromzuführungsleitung
Tragegriff/Anschlagpunkt
Motor
Dichtungsgehäuse
Hydraulikgehäuse
Saugstutzen
Druckstutzen
WILO SE 2017-06
