Rückwand GSV-2TSD-DI

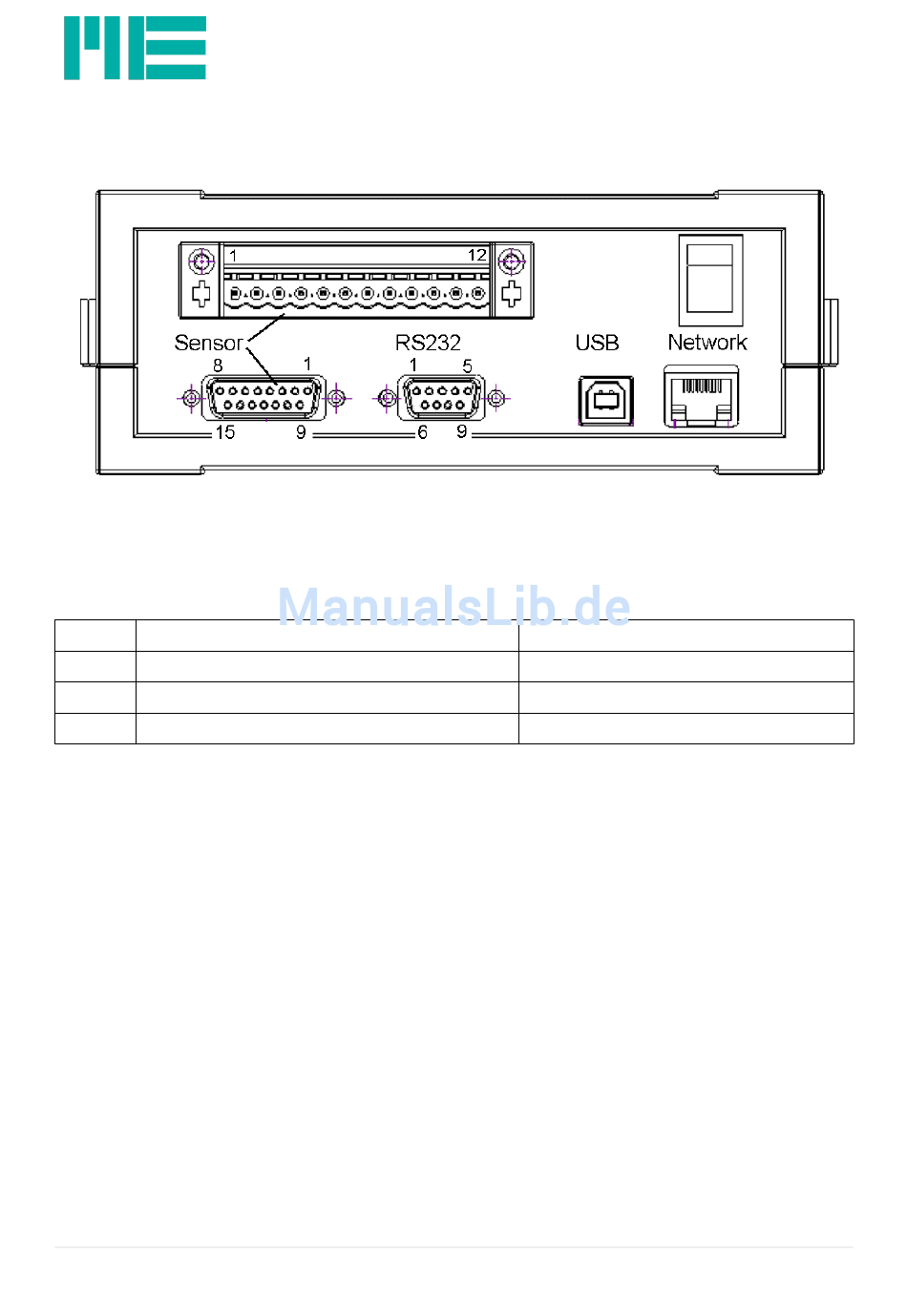

Abbildung 2: Rückwand GSV-2TSD-DI
M8 Steckverbinder für GSV-2TSD-DI CANopen
In der Ausführung mit CANopen Schnittstelle sind an der Rückwand zwei zusätzliche M8
Steckverbinder male / female angeordnet.
Pin
1
CAN-H
3
CAN-L
4
GND
Das CAN-Interface ist galvanisch getrennt.
DC-Buchse für Kleingerätestecker 2,1 x 5,5 mm, + Polarität innen, DC 9 .. 30 V
•
Die eingezeichnete Netzwerkschnittstelle (Network) ist nur bei Artikel:
•
GSV-2-TSD-DI/Ethernet verfügbar.
Bei Verwendung der Usb-Schnittstelle wird die RS232 inaktiv
•
ME-Meßsysteme GmbH
Neuendorfstr. 18a
8
16761 Hennigsdorf
Funktion
Tel.: +49 3302 89824 60
Fax: +49 3302 89824 69
Aderfarbe
braun
blau
schwarz
Mail: info@me-systeme.de
Web: www.me-systeme.de
