- Seite 1 8-Kanal Messverstärker GSV-8 Bedienungsanleitung Stand: 19.07.2016 Version ba-gsv8_ver7a Bearbeiter ME-Meßsysteme GmbH Neuendorfstr. 18a Tel.: +49 3302 78620 60 Mail: info@me-systeme.de 16761 Hennigsdorf Fax: +49 3302 78620 69 Web: www.me-systeme.de...
- Seite 3 Messverstärker GSV-8 8-Kanal Messverstärker 8x Eingang konfigurierbar Voll-, Halb-, Viertelbrücke, 120- 350- 1000 Ohm, PT1000, ±10V Ausgänge 1x USB Port, 8x Analogausgang ±10V, 4...20mA konfigurierbar, 1x UART optional EtherCat, CANbus/CANopen 16x Digital Ein- Ausgang 5x galvanische Trennung: Analog Eingang, Analog-Ausgang, Digital-IO, UART, USB 8x 48kS/s simultane Abtastung 6-Leitertechnik, Brückenspeisung 2.5V, 5.0V, 8.75V konfigurierbar...

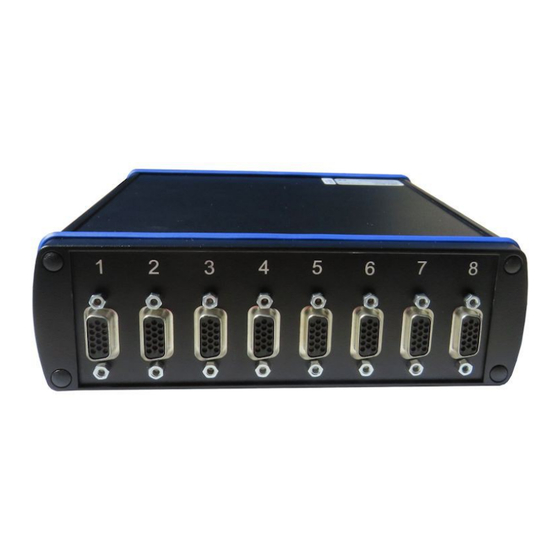

- Seite 4 Beschreibung Der 8-Kanal Messverstärker GSV-8 zeichnet sich durch besonders hohe Auflösung bei Datenfrequenzen von 1 Hz bis 48000 Hz aus. Die 8 Kanäle werden dabei gleichzeitig, ohne Multiplex, erfasst. Ausführungen Sensoranschluss Ausgänge GSV-8DS SubD15HD 8x SubD15HD 1xUSB, UART, Analog, Digital-IO...
- Seite 5 Brückenspeisespannung Resultierende Eingangsempfindlichkeit 8,75V 2mV/V 3,5mV/V 2,5V 7mV/V Signalfluss 48 kS / s Analog Converter Filter 48 kS / s config. 48 kS/s / N IIR / FIR decimating Filters Filter Fullscale Converter ±10 V 4..20 mA Galvanische Trennung Die Versorgungsspannung UB+ UB- ist galvanisch getrennt von den Baugruppen für Analogeingang ✔...
- Seite 6 GNDA Masse Analog Ausgang GNDD Masse Digital Eingang / Ausgang GNDU Masse UART Port („Raspberry PI Port“) GNDR Masse RS232 Port (nur GSV-2AS) Abmessungen GSV-8DS SubD15HD ME-Meßsysteme GmbH Neuendorfstr. 18a Tel.: +49 3302 78620 60 Mail: info@me-systeme.de 16761 Hennigsdorf Fax: +49 3302 78620 69 Web: www.me-systeme.de...
- Seite 7 GSV-8DS SubD44HD GSV-8AS ME-Meßsysteme GmbH Neuendorfstr. 18a Tel.: +49 3302 78620 60 Mail: info@me-systeme.de 16761 Hennigsdorf Fax: +49 3302 78620 69 Web: www.me-systeme.de...
-
Seite 8: Technische Daten
Technische Daten Analogeingang Genauigkeitsklasse 0,05% Anzahl Analogeingänge DMS Brückeneingang Viertel-, Halb-, Vollbrücke Eingangsimpedanz > 20 MOhm (300pF) Gleichtaktunterdrückung DC > 120 dB Gleichtaktunterdrückung AC 100Hz > 100 dB DMS Brückenergänzung 120 Ohm, 350 Ohm, 1 kOhm DMS Brückenspeisung 2.50 V, 5.00 V, 8.75 Volt Gesamtstrom über alle Kanäle 200 mA max. - Seite 9 Versorgung Versorgungsspannung 12 V bis 28 V Leistung < 12 W Umweltdaten Einsatztemperatur 0 °C ... +50 °C Leistung < 12 W Schnittstellen 2.0 Fullspeed Geräteklasse HID (firmware update), Communication Device Class UART Pegel 3.3V, galvanisch getrennt; Hilfsspannung 24V DC, 2A EtherCat Protokoll: CoE device profile 404, Mailbox- and buffered mode.
- Seite 10 Digitale Filter Der GSV-8 stellt automatisch das Analogfilter und das „dezimierende“ Mittelwertfilter ein. Als Anwender gibt man nur die gewünschte Anzahl der Messwerte pro Sekunde (die Datenfrequenz) vor, die über die USB-Schnittstelle oder über den Feldbus geliefert werden soll. Zusätzlich gibt es zwei einstellbare Digitalfilter: 1x FIR Filter und 1x IIR Filter. Jedes dieser Digitalfilter ist individuell einstellbar für jeden der 8 Eingangskanäle.
-
Seite 11: Anschlussbelegung
durchgelassen. Bei Tief- und Hochpassfilter kann die Grenzfrequenz konfiguriert werden. Das ist diejenige Signalfrequenz, bei der das Signal bereits um -3dB gedämpft wird. Dies entspricht einem Faktor von ca. 0,7. Beim Tiefpass werden darüber liegende Frequenzen weiter gedämpft, beim Hochpass darunterliegende. Bei Bandpass- und Bandstopfilter können zwei Grenzfrequenzen konfiguriert werden, die untere und die obere. - Seite 12 Symbol Beschreibung TEDS Transducer Electronic Data nach IEEE 1451.4 negative Brückenspeisung positive Brückenspeisung Q350 Ergänzung Viertelbrücke 350 Ohm positiver Differenzeingang GNDE Masse, Analogeingang negative Fühlerleitung positive Fühlerleitung) Q120 Ergänzung Viertelbrücke 120 Ohm negativer Differenzeingang Ergänzung Viertelbrücke 1000 Ohm Ergänzung Halbbrücke VCCIO Nicht bestückt Analogeingang Spannung...
- Seite 13 Kanal 1,2,3, Sub-D HD 44 GNDE Masse, Analogeingang negative Fühlerleitung positive Fühlerleitung Q120 Ergänzung Viertelbrücke 120Ohm negativer Differenzeingang Q1000 Ergänzung Viertelbrücke 1000Ohm Halbbrückenergänzung Analogeingang GNDIO nicht Bestückt sep.galv.getr. (optional) Gehäuse TEDS Transducer Electronic Data nach IEEE 1451.4 negative Brückenspeisung positive Brückenspeisung Q350 Ergänzung Viertelbrücke 350Ohm positiver Differenzeingang...
- Seite 14 Kanal 1,2,3, Sub-D HD 44 positive Fühlerleitung Q120 Ergänzung Viertelbrücke 120Ohm negativer Differenzeingang Q1000 Ergänzung Viertelbrücke 1000Ohm Halbbrückenergänzung Analogeingang GNDIO nicht Bestückt sep.galv.getr. (optional) Kanal 4,5,6, Sub-D HD 44 Signal Beschreibung Kanal Schirm Gehäuse TEDS Transducer Electronic Data nach IEEE 1451.4 negative Brückenspeisung positive Brückenspeisung Q350...
- Seite 15 Kanal 4,5,6, Sub-D HD 44 GNDE Masse, Analogeingang negative Fühlerleitung positive Fühlerleitung Q120 Ergänzung Viertelbrücke 120Ohm negativer Differenzeingang Q1000 Ergänzung Viertelbrücke 1000Ohm Halbbrückenergänzung Analogeingang GNDIO nicht Bestückt sep.galv.getr. (optional) VCCIO nicht Bestückt sep.galv.getr. (optional) 4,5,6 TEDS Transducer Electronic Data nach IEEE 1451.4 negative Brückenspeisung positive Brückenspeisung Q350...
- Seite 16 Kanal 1,2,3,4,5,6, Sub-D HD 44 Signal Beschreibung Kanal Schirm Gehäuse positive Fühlerleitung positive Brückenspeisung positiver Differenzeingang negativer Differenzeingang negative Brückenspeisung negative Fühlerleitung TEDS Transducer Electronic Data nach IEEE 1451.4 positive Fühlerleitung positive Brückenspeisung positiver Differenzeingang negativer Differenzeingang negative Brückenspeisung negative Fühlerleitung TEDS Transducer Electronic Data nach IEEE 1451.4 Gehäuse...
- Seite 17 Kanal 1,2,3,4,5,6, Sub-D HD 44 positive Fühlerleitung positive Brückenspeisung positiver Differenzeingang negativer Differenzeingang negative Brückenspeisung negative Fühlerleitung TEDS Transducer Electronic Data nach IEEE 1451.4 positive Fühlerleitung positive Brückenspeisung positiver Differenzeingang negativer Differenzeingang negative Brückenspeisung negative Fühlerleitung TEDS Transducer Electronic Data nach IEEE 1451.4 ME-Meßsysteme GmbH Neuendorfstr.
- Seite 18 Kanal 7, 8, Sub-D HD 44 Signal Beschreibung Kanal Schirm Gehäuse Analogeingang GNDE Masse, Analogeingang Analogeingang GNDE Masse, Analogeingang Analogeingang GNDE Masse, Analogeingang Analogeingang GNDE Masse, Analogeingang Analogeingang GNDE Masse, Analogeingang Analogeingang GNDE Masse, Analogeingang Gehäuse Gehäuse Gehäuse TEDS Transducer Electronic Data nach IEEE 1451.4 negative Brückenspeisung positive Brückenspeisung Q350...
- Seite 19 Kanal 7, 8, Sub-D HD 44 TEDS Transducer Electronic Data nach IEEE 1451.4 negative Brückenspeisung positive Brückenspeisung Q350 Ergänzung Viertelbrücke 350Ohm positiver Differenzeingang GNDE Masse, Analogeingang negative Fühlerleitung positive Fühlerleitung Q120 Ergänzung Viertelbrücke 120Ohm negativer Differenzeingang Q1000 Ergänzung Viertelbrücke 1000Ohm Halbbrückenergänzung Analogeingang GNDIO...
- Seite 20 Anschluss DMS Viertelbrücke Der aktive Dehnungsmessstreifen R3 wird in 3-Leiter Technik angeschlossen. Am Anschluss QB sind Ergänzungswiderstände 120 Ohm (QB = Q120), 30 Ohm (QB = Q350) und 1 kOhm (QB = Q1k) herausgeführt. Die interne Halbbrücke R1,R2 wird mit einer Brücke von HB nach -Ud aktiviert.
- Seite 21 Anschluss DMS-Vollbrücke Die aktiven Dehnungsmessstreifen R1 bis R4 werden an +Us,, -Us, +Ud, -Ud angeschlossen. Bei sehr großen Leitungslängen können zusätzlich die Fühlerleitungen +Uf und -Uf verwendet werden. Anschluss von aktiven Sensoren Das Spannungssignal von aktiven Sensoren wird an Ue und GNDE aufgelegt. Potentiometrische Sensoren können über +Us gespeist werden.
- Seite 22 GNDA Analog GND Ua5/ Ia5 Analog Out Kanal 5 GNDA Analog GND Ua6/ Ia6 Analog Out Kanal 6 GNDA Analog GND Ua7/ Ia7 Analog Out Kanal 7 GNDA Analog GND Ua8/ Ia8 Analog Out Kanal 8 GNDA Analog GND Intern belegt Intern belegt Intern belegt Intern belegt...
- Seite 23 DIO 4 Gruppe 1, K1.4 DIO 6 Gruppe 2, K2.2 DIO 8 Gruppe 2, K2.4 DIO 10 Gruppe 3, K3.2 DIO 12 Gruppe 3, K3.4 DIO 14 Gruppe 4, K4.2 DIO 16 Gruppe 4, K4.4 DGND Digitaler Grund DGND Digitaler Grund DGND Digitaler Grund DGND...
- Seite 24 Der UART Port dient zum Anschluss eines Raspberry PI. Der UART Port ist bei den Varianten „EC“ mit EtherCat nicht vorhanden. Masse Versorgungsspannung Receive des GSV-8, 3.3Volt Pegel Transmit des GSV-8, 3.3 Volt Pegel Intern belegt Masse Versorgungsspannung Versorgungsspannung Intern...
- Seite 25 Spannungsversorgung M8, 4-polig positive Betriebsspannung 10-27V, braun Gehäuse PE, weiß negative Betriebsspannung (GND), blau Gehäuse PE, schwarz Schraubklemmen GSV-8AS Pos. Klemmbeschriftung Beschreibung n.2 / n.4 Group n Digital In/Out Nr. 2 / 4 / 6 / 8 / 10 / 12 / 14 / 16 n.1 / n.3 Group n Digital In/Out Nr.
- Seite 26 UA/IA Analogausgang , Strom oder Spannung GNDA Masse, Analogausgang TEDS Transducer Electronic Data nach IEEE 1451.4 Spannung, Analogeingang GNDE Masse, Analogeingang Ergänzung Viertelbrücke 1000 Ohm Q350 Ergänzung Viertelbrücke 350 Ohm Q120 Ergänzung Viertelbrücke 120 Ohm Ergänzung Halbbrücke negative Brückenspeisung negative Fühlerleitung negativer Differenzeingang positiver Differenzeingang positive Fühlerleitung...
-
Seite 27: Status-Led
Anhang LED-Anzeige für Status Gerätezustand FUNCTION-LED EC-RUN-LED EtherCAT State=INIT (inaktiv) dauernd an EtherCAT State=PREOP Blinking 200ms an 200ms aus EtherCAT State= SAFEOP Single flash 200ms an, 1s aus EtherCAT State= OP dauernd an USB-Bootloader aktiv (EtherCAT 300ms an nicht verwendbar) 300ms aus LED-Anzeige für Fehlerzustand Fehlerzustand Prio... - Seite 28 Fehlerzustand Prio STATUS LED Bedeutung Mess- Blinkt Kurzschluss am Digitalausgang, d.h. wenn dieser als applikation: langsam Ausgang und auf High geschaltet ist, ist er mit GNDD Fehler am 500ms an kurzgeschlossen, oder wenn er auf Low geschaltet ist, ist eine Digital- Spannung >=3V angeschlossen.
- Seite 29 Blinkt die STATUS LED schnell (ca. 2x/Sek), ist ein Fehler am Digitalausgang aufgetreten, und zwar ein Kurzschluss, d.h. wenn dieser als Ausgang und auf High geschaltet ist, ist er mit GNDD kurzgeschlossen, oder wenn er auf Low geschaltet ist, ist eine Spannung >=3V angeschlossen.
- Seite 30 Digitale Ein- und Ausgänge Der GSV-8 verfügt über 16 frei konfigurierbare, 5V-TTL-kompatible digitale Ein- und Ausgänge ("DIOs"). Sie sind in 4 Gruppen zu je 4 DIOs organisiert, die an den Klemmanschlüssen mit "Group1" bis "Group4" bezeichnet sind. Die jeweiligen DIOs sind dort in der Form <GruppenNr.>.<DIOnr> bezeichnet.
- Seite 31 Digital I/O Funktionen Es können folgende Funktionen konfiguriert werden: Funktion Daten- Gerätebefehl Kurzbeschreibung richtung Get/SetDIOtype DLL-Funktion GSV86get / setDIOtype General- Eingang 0x000004 Allgemeiner Eingang. Logikpegel kann mit Purpose GetDIOlevel / GSV86getDIOlevel abgefragt werden. Input Nullsetzen Eingang 0x000010 Aktiver Input-Pegel setzt einen analogen Einzelkanal Eingangskanal Null.
- Seite 32 Purpose mit SetDIOlevel / GSV86setDIOlevel festgelegt Output werden. 11 Threshold Ausgang 0x010000 Schwellwertausgang: Ausgang wird aktiviert, wenn output der zugeordnete Messwert größer als der obere aktueller Schwellwert ist und deaktiviert, wenn er kleiner als Messwert der untere Schwellwert ist. 12 Threshold Ausgang 0x014000 Schwellwertausgang: Ausgang wird aktiviert, wenn...
- Seite 33 Dies kann in Terminalprogramm mit der Taste m getan werden. Messdatenerfassung Der GSV-8 verfügt über einen 24-Bit Sigma-Delta AD-Umsetzer, der alle 8 Kanäle gleichzeitig erfasst (simultaneous sampling). Er ist auf eine feste Einzelabtastrate von 48000 Samples/Sekunde eingestellt (Summenabtastrate= 48000/s x 8 Kanäle= 384000/s). Diese...
- Seite 34 Datenrate in Frames/s Dezimationsdivisor -3dB Grenzfrequenz in Hz 2400 2000 1920 1600 1500 12,8 1200 1000 19,2 38,4 76,8 153,6 ME-Meßsysteme GmbH Neuendorfstr. 18a Tel.: +49 3302 78620 60 Mail: info@me-systeme.de 16761 Hennigsdorf Fax: +49 3302 78620 69 Web: www.me-systeme.de...
- Seite 35 Datenrate in Frames/s Dezimationsdivisor -3dB Grenzfrequenz in Hz 1000 1200 1500 1600 1920 2000 2400 3000 1200 3200 1280 4000 1600 4800 1920 6000 2400 8000 3200 9600 3840 12000 4800 16000 6400 24000 9600 48000 11400 ME-Meßsysteme GmbH Neuendorfstr. 18a Tel.: +49 3302 78620 60 Mail: info@me-systeme.de 16761 Hennigsdorf...
- Seite 36 Verrechnung mit der Koeffizientenmatrix bei aktiviertem Sechsachsensensor. 1 Dieser Wert kann konfigurationsabhängig niedriger sein. Das Gerät weist den Versuch, eine zu hohe Datenrate einzustellen ggf. ab. 2 Dieser Wert gilt beim GSV-8 nicht, wenn der Messwert-Datentyp der Hardware auf Float eingestellt ist ME-Meßsysteme GmbH Neuendorfstr. 18a Tel.: +49 3302 78620 60...
- Seite 37 Frequenzausgang 60kHz ±30khz Das Messsignal des Kanal 1 kann zusätzlich als frequenzmoduliertes Rechtecksignal dargestellt werden. Es handelt sich um ein differenzielles Signal mit einer Amplitude von 6Vpp. An den Klemmen Tx+, Tx- und GND kann das Signal abgegriffen werden. Der Anschluss an GND ist optional. Die Darstellung des Nullsignals des Sensors erfolgt mit 60kHz.
- Seite 38 ME-Meßsysteme GmbH Neuendorfstr. 18a Tel.: +49 3302 78620 60 Mail: info@me-systeme.de 16761 Hennigsdorf Fax: +49 3302 78620 69 Web: www.me-systeme.de...
- Seite 40 Änderungen vorbehalten. Alle Angaben beschreiben unsere Produkte in allgemeiner Form. Sie stellen keine Eigenschaftszusicherung im Sinne des §459 Abs. 2, BGB, dar und begründen keine Haftung. Made in Germany Copyright © 2016 ME-Meßsysteme GmbH Printed in Germany...
