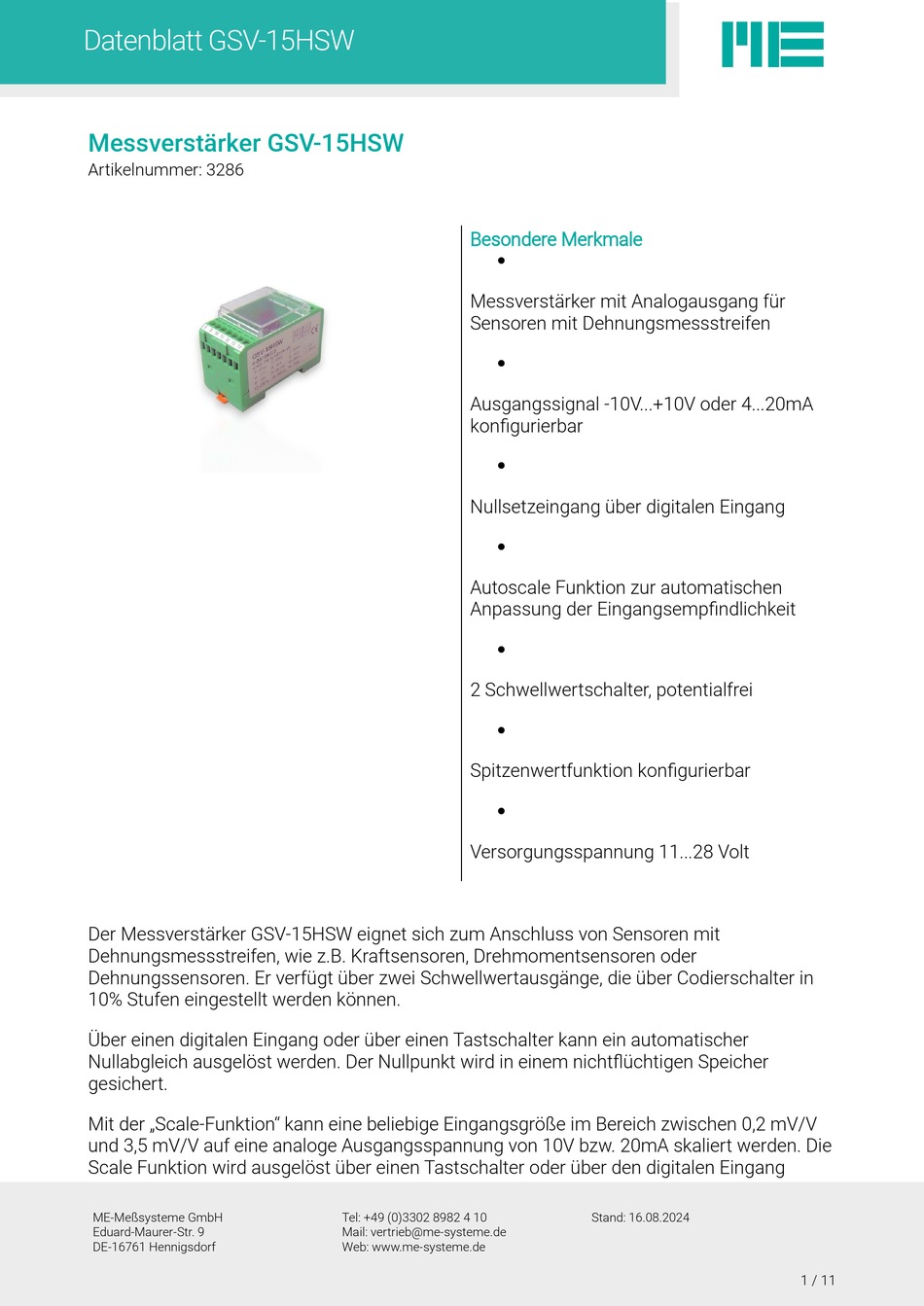

Datenblatt GSV-15HSW
Messverstärker GSV-15HSW
Artikelnummer: 3286
Der Messverstärker GSV-15HSW eignet sich zum Anschluss von Sensoren mit
Dehnungsmessstreifen, wie z.B. Kraftsensoren, Drehmomentsensoren oder
Dehnungssensoren. Er verfügt über zwei Schwellwertausgänge, die über Codierschalter in
10% Stufen eingestellt werden können.
Über einen digitalen Eingang oder über einen Tastschalter kann ein automatischer
Nullabgleich ausgelöst werden. Der Nullpunkt wird in einem nichtflüchtigen Speicher
gesichert.
Mit der „Scale-Funktion" kann eine beliebige Eingangsgröße im Bereich zwischen 0,2 mV/V
und 3,5 mV/V auf eine analoge Ausgangsspannung von 10V bzw. 20mA skaliert werden. Die
Scale Funktion wird ausgelöst über einen Tastschalter oder über den digitalen Eingang
ME-Meßsysteme GmbH
Eduard-Maurer-Str. 9
DE-16761 Hennigsdorf
Besondere Merkmale
Messverstärker mit Analogausgang für
Sensoren mit Dehnungsmessstreifen
Ausgangssignal -10V...+10V oder 4...20mA
konfigurierbar
Nullsetzeingang über digitalen Eingang
Autoscale Funktion zur automatischen
Anpassung der Eingangsempfindlichkeit
2 Schwellwertschalter, potentialfrei
Spitzenwertfunktion konfigurierbar
Versorgungsspannung 11...28 Volt
Tel: +49 (0)3302 8982 4 10
Mail: vertrieb@me-systeme.de
Web: www.me-systeme.de
Stand: 16.08.2024
1 / 11
