ME-Meßsysteme GmbH
Eduard-Maurer-Str. 9
DE-16761 Hennigsdorf

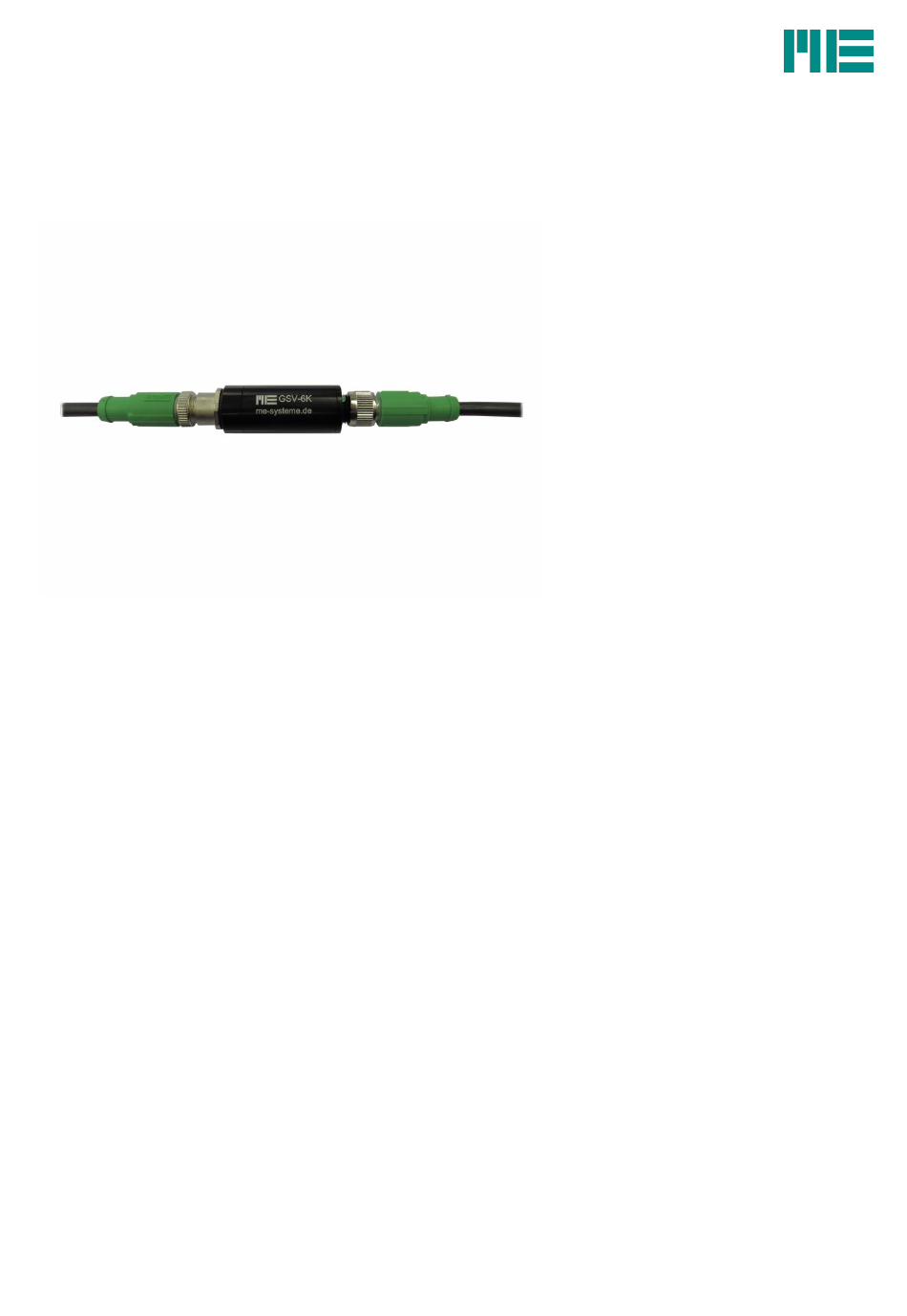

GSV-6K
Beschreibung
Der Messverstärker GSV-6K stellt einen DMS Eingang über einen 5-poligen M12 Gehäusebuchse und einen Analogausgang über einen 5-poligen M12
Gehäusestecker zur Verfügung.
Der GSV-6K wird zur Umsetzung des Brückensignals von Kraft- oder Drehmoment- oder Dehnungssensoren auf ein analoges Ausgangssignal eingesetzt.
Über eine TEDS Schnittstelle kann das elektronische Datenblatt des Sensors gelesen werden. Der Messverstärker skaliert über die TEDS-Schnittstelle das
Ausgangssignal auf den Endwert des eingestellten Ausgangs-Signals.
Das Ausgangssignal ist konfigurierbar als Spannungsausgang oder als Stromausgang.
Die Ausgänge 0...10V, ±10V, 0...5V, ±5V, 4...20mA, 0...20mA lassen sich über die Steuerleitungen „Tara" und „Scale" konfigurieren.
Ebenso kann ein Offset oder die Abtastfrequenz eingestellt werden.
Stand 14 Sep 2023
Tel
+49 (0)3302 8982 4 10
Fax +49 (0)3302 8982 4 69
Messverstärker GSV-6K
Mail info@me-systeme.de
Web www.me-systeme.de
1/9
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für ME-Messysteme GSV-6K
Inhaltszusammenfassung für ME-Messysteme GSV-6K
- Seite 1 GSV-6K Beschreibung Der Messverstärker GSV-6K stellt einen DMS Eingang über einen 5-poligen M12 Gehäusebuchse und einen Analogausgang über einen 5-poligen M12 Gehäusestecker zur Verfügung. Der GSV-6K wird zur Umsetzung des Brückensignals von Kraft- oder Drehmoment- oder Dehnungssensoren auf ein analoges Ausgangssignal eingesetzt.
-
Seite 2: Abmessungen
ME-Meßsysteme GmbH Eduard-Maurer-Str. 9 +49 (0)3302 8982 4 10 Mail info@me-systeme.de DE-16761 Hennigsdorf Fax +49 (0)3302 8982 4 69 Web www.me-systeme.de Abmessungen Stand 14 Sep 2023 Messverstärker GSV-6K... -
Seite 3: Technische Daten
9 ... 28 Auslöseflanke steigend Umweltdaten Umweltdaten Nenntemperaturbereich -10 ... 70 °C Gebrauchstemperaturbereich -25 ... 85 °C Schutzart IP66 MTTFd 92,7 Jahre PFHd 1,25 * 10E-6 PerformanceLevel Basis Daten Basis Daten Anschluss Steckverbinder Kanalzahl 1-Kanal Stand 14 Sep 2023 Messverstärker GSV-6K... - Seite 4 +49 (0)3302 8982 4 10 Mail info@me-systeme.de DE-16761 Hennigsdorf Fax +49 (0)3302 8982 4 69 Web www.me-systeme.de Genauigkeitsdaten Genauigkeitsdaten Genauigkeitsklasse 0,1% Temperatureinfluss auf den Nullpunkt 0.05 %FS/10°C Temperatureinfluss auf die Empfindlichkeit 0.01 %RD/10°C Auflösung Stand 14 Sep 2023 Messverstärker GSV-6K...
- Seite 5 In der Tabelle sind die maximal möglichen Vorwiderstände aufgelistet, die einseitig in +Us oder -Us vorgeschaltet werden dürfen. DMS Brückenschaltung DMS Brückenschaltung max. Vorwiderstand unsymmetrisch max. Vorwiderstand unsymmetrisch 350 Ohm 91 Ohm 700 Ohm 182 Ohm 1000 Ohm 260 Ohm 364 Ohm 1400 Ohm Stand 14 Sep 2023 Messverstärker GSV-6K...
-
Seite 6: Montagehinweis
SAC-5P SAC-5P positive Brückenspeisung braun braun negative Brückenspeisung weiß schwarz weiß positiver Differenzeingang grün grün blau negativer Differenzeingang gelb weiß schwarz TEDS Eingang grau grau Abbildung 7: Polbild Stecker M12 5-poliger Stecker 5-poliger Stecker Stand 14 Sep 2023 Messverstärker GSV-6K... - Seite 7 Tara (Steuereingang für Nullabgleich) gelb schwarz Scale (Steuereingang für Autoscale) grau grau Funktionen Die Funktionen sind einstellbar mit Hilfe der Steuerleitungen "Tara" und "Scale". Ein Simulator für die Konfiguration des GSV-6 über Steuerleitungen ist unter http://www.me-systeme.de/click/click.php Stand 14 Sep 2023 Messverstärker GSV-6K...
-
Seite 8: Funktion
Ausschalten, "Gradient" Einstellung (Sonderfunktion, nicht in der Standardausführung enthalten), TEDS aktiviert (default) / deaktiviert. Durch Anwählen dieses Menüpunkts werden die Voreinstellungen des Auslieferzustandes geladen. Voreinstellung laden ±10V, 2 mV/V, 100Hz, Istwert-Anzeige, TEDS aktiv, nicht invertierte Anzeige, Stand 14 Sep 2023 Messverstärker GSV-6K... -
Seite 9: Beschreibung
Zubehör Bezeichnung Bezeichnung Beschreibung Beschreibung als kostenlose Leistung bieten wir die Konfiguration für GSV-6K und GSV-6L an, Configuration GSV-6 Einstellparameter sind wählbar Konfektionieren des Steckers an Sensorkabel; Configuration 5p/m/M12/TEDS Rundsteckverbinder Typ M12, 5 polig, Stifte, konfektioniert an Anschlusskabel / Sensor;...
