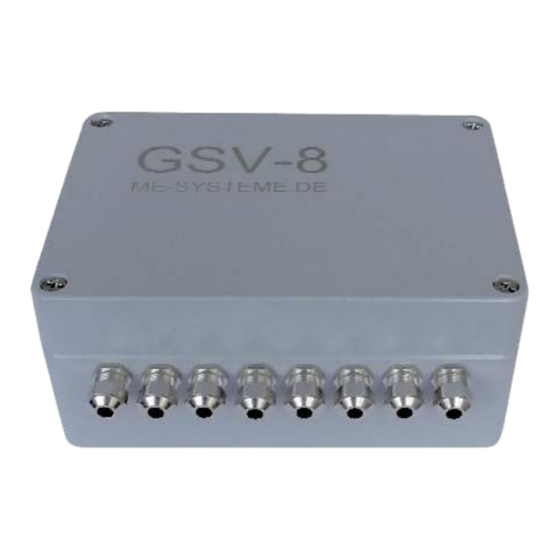

Messverstärker GSV-8
Bedienungsanleitung
Stand: 15.02.2016

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für ME-Messysteme GSV-8

Inhaltszusammenfassung für ME-Messysteme GSV-8

  • Seite 1 Messverstärker GSV-8 Bedienungsanleitung Stand: 15.02.2016...

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis 8-Kanal Messverstärker GSV-8.....................5 Varianten..........................5 Beschreibung........................6 Schnittstellen........................6 Merkmale...........................6 Inbetriebnahme........................7 Anschluss des Sensors....................7 Sensoren mit DMS-Vollbrücke..................7 Sensoren mit DMS-Halbbrücke................7 Sensoren mit DMS-Viertelbrücke................7 Aktive Sensoren mit Spannungsausgang..............7 Temperatursensor PT1000..................7 Belegung der Klemmleisten..................8 Anschluss des Ausgangssignals...................9 Analogausgang......................9 Frequenzausgang 60kHz ±30khz (optional).............9 Port..........................10 Installation der USB Gerätetreiber (Messapplikation)..........10...
  • Seite 4 Anhang A: Firmware-Update....................38 ME-Meßsysteme GmbH, Neuendorfstr. 18a, DE-16761 Hennigsdorf Tel +49 (0)3302 78620 60, Fax +49 (0)3302 78620 69, info@me-systeme.de, www.me-systeme.de...

  • Seite 5: 8-Kanal Messverstärker Gsv-8

    8-Kanal Messverstärker GSV-8 Varianten Ausführung GSV-8AS: 8x DMS/Spannung/PT1000 8x Analog-Ausgang 16x GPIO 1x USB-Port optional: EtherCAT oder EtherNet EtherCAT is a registered trademark and ® patented technology, licensed by Beckhoff Automation GmbH, Germany Ausführung GSV-8AS K6D 1x Steckverbinder für F/T Sensor K6D...

  • Seite 6: Beschreibung

    Beschreibung Der 8-Kanal Messverstärker GSV-8 zeichnet sich durch besonders hohe Auflösung bei Datenfrequenzen von 1 Hz bis 48000 Hz aus. Die 8 Kanäle werden dabei gleichzeitig erfasst. Schnittstellen Als Kommunikationsschnittstellen stehen USB-Port, EtherCAT, (alternativ Ethernet TCP/IP) zur Verfügung. Das Gerät verfügt über 8 konfigurierbare Analogausgänge (u.a.

  • Seite 7: Inbetriebnahme

    Inbetriebnahme Anschluss des Sensors Sensoren mit DMS-Vollbrücke Sensoren mit Dehnungsmessstreifen-Vollbrücke werden in 6-Leitertechnik auf die Klemmen 13 bis 18 aufgelegt. Bei Verwendung von Sensoren in 4-Leitertechnik können die Klemmen 14 und 17 unbeschaltet bleiben. Sensoren mit DMS-Halbbrücke Sensoren mit Dehnungsmessstreifen in Halbbrücke werden ebenfalls auf die Klemmen 13 bis 18 aufgelegt.

  • Seite 8: Belegung Der Klemmleisten

    Belegung der Klemmleisten Pos. Klemmbeschriftung Beschreibung <n>.2 / <n>.4 Group n Digital In/Out Nr. 2 / 4 / 6 / 8 / 10 / 12 / 14 / 16 <n>.1 / <n>.3 Group n Digital In/Out Nr. 1 / 3 / 5 / 7 / 9 / 11 / 13 / 15 GNDD Masse, Digital In/Out UA/IA...

  • Seite 9: Anschluss Des Ausgangssignals

    Anschluss des Ausgangssignals Analogausgang Die analogen Ausgangssignale liegen an den Klemmen UA/IA und GNDA Folgende Ausgangsgrößen sind per Schnittstelle (am PC) konfigurierbar: 0 bis 10V, • -10 bis +10V, • 0 bis 5V, • -5 bis +5V, • 4 bis 20 mA. •...

  • Seite 10: Usb Port

    Installation der USB Gerätetreiber (Messapplikation) Windows 10: Unter Windows 10 ist keine Treiberinstallation erforderlich. Sobald der eingeschaltete GSV-8 an den PC angeschlossen wird, weist Windows 10 ihm einen individuellen COM- Port zu. Windows 7 und 8: Führen Sie das Setup des Treiberpakets des GSV-8 aus und folgen Sie den Anweisungen, bzw.
  • Seite 11 Wählen Sie "Software von einer Liste oder bestimmten Quelle installieren (für fortgeschrittene Benutzer)" aus. Klicken Sie auf "Weiter >". Klicken Sie auf "Diese Quellen nach dem zutreffensten Treiber durchsuchen" Setzen Sie das Häkchen unter "Folgende Quelle ebenfalls durchsuchen:" und klicken Sie dann auf "Durchsuchen". Wählen Sie den folgendem Pfad aus: C:\MEsysDrv\inf Klicken Sie auf "Weiter >".

  • Seite 12: Schnittstellennummer / Com-Port Ermitteln

    Wenn der Treiber erfolgreich installiert ist, ist es zweckmäßig, die Nummer des von Windows zugewiesenen virtuellen COMports zu kennen, um diesen dem Kommunikationsprogramm anzugeben, damit es die Schnittstelle öffnen kann. Dazu muss der GSV-8 an den PC angeschlossen sein. Gehen Sie dann wie folgt vor: Windows 10: Wischen Sie am...
  • Seite 13 Markieren Sie "Angeschlossene Geräte". Sie sehen dann rechts einen Eintrag "Serielles USB- Gerät (COM<Nr>)", im Beispiel links ist es COM-Nr. 3. ME-Meßsysteme GmbH, Neuendorfstr. 18a, DE-16761 Hennigsdorf Tel +49 (0)3302 78620 60, Fax +49 (0)3302 78620 69, info@me-systeme.de, www.me-systeme.de...

  • Seite 14: Windows Xp, Windows 7

    Windows XP, Windows 7: Klicken Sie mit der rechten Maustaste auf „Arbeitsplatz“. Wählen Sie im Kontextmenü "Eigenschaften" aus. ME-Meßsysteme GmbH, Neuendorfstr. 18a, DE-16761 Hennigsdorf Tel +49 (0)3302 78620 60, Fax +49 (0)3302 78620 69, info@me-systeme.de, www.me-systeme.de...
  • Seite 15 Klicken Sie im dann angezeigten Dialog "Systemeigenschaften" auf den Karteireiter "Hardware". Klicken Sie auf den Knopf "Geräte-Manager". ME-Meßsysteme GmbH, Neuendorfstr. 18a, DE-16761 Hennigsdorf Tel +49 (0)3302 78620 60, Fax +49 (0)3302 78620 69, info@me-systeme.de, www.me-systeme.de...

  • Seite 16: Bedeutung Der Tasten Und Leds

    "GSV-2MSD-DI USB communication (COM<Nummer>)", wobei in <Nummer> die gesuchte Nummer des COMports steht. Diese COM-Port Nummer benötigen Sie, um den GSV-8 zum Beispiel mit dem Terminalprogramm zu verwenden. Bedeutung der Tasten und LEDs 1. LEDs Am Gerät befinden sich zwei LEDs: FUNCTION und STATUS.

  • Seite 17: Die Status Led

    1.2. Die STATUS LED Die STATUS LED zeigt aufgetretene Fehler an: 1.2.1. Leuchtet sie dauerhaft rot, ist ein Fehler am Sensoreingang aufgetreten. Dies kann drei Ursachen haben: 1.2.1.1. Ein Sensor oder seine Zuleitung ist defekt, zBkönnte die Leitung Ud+ oder Ud- unterbrochen oder mit einer der Leitungen Us+ oder Us- kurzgeschlossen sein.
  • Seite 18 LED-Anzeige der Fehlerzustände Mögliche Ursachen automatisch 1s „Single flash“ entsprechend entspr. Eth-state. von OP-state zu zurückgesetzt Eth-state gelb: SafeOpError aus: 1s spr. Eth-state. wegen eines „Single flash“ Synchronisations fehlers EtherCAT: an:200ms,aus:20 grün: blinkt ge /gr Wenn Application entsprechend entspr. Eth-state. Watchdog-timer watchdog timeout an:200ms,aus:1s...

  • Seite 19: Led-Anzeige Des Gerätezustands

    LED-Anzeige der Fehlerzustände Mögliche Ursachen Messapplikation: Blinkt: an: n.a. grün: Kurzschluss am Fehler am 500ms, aus: entsprechend Eth- Digitalausgang, Digitalausgang 500ms (blinkt state gelb: an, d.h. wenn dieser langsam) wenn Eth-state= als Ausgang und INIT (dhinaktiv), auf High an: 500ms, sonst aus geschaltet ist, ist aus: 500ms...

  • Seite 20: Tasten

    Einschalten gedrückt halten, bis die FUNCTION LED blinkt. Das Firmware-Update kann dann über die USB-Schnittstelle mithilfe eines speziellen Programms ("ME GSV-8 Firmware Loader") und einer von ME-Systeme zur Verfügung gestellten Firmwaredatei erfolgen. 2.3.2. Mit dieser Taste kann auch die Fehleranzeige der STATUS LED gelöscht werden, wenn dieser Fehler zu diesem Zeitpunkt nicht mehr vorliegt.

  • Seite 21: Verwendung Des Terminalprogramms

    Verwendung des Terminalprogramms Starten Sie GSV8term.exe durch Doppelklick. Geben Sie die COM-Portnummer ein (s.o.). Wenn Ergebnisse von Aktionen und DLL-Funktionsaufrufen angezeigt werden (z.B. "Result: 0), so bedeutet: 0 Kein Fehler, Aktion erfolgreich ausgeführt. -1: Es ist ein Fehler aufgetreten. 1: Kein Fehler, Aktion erfolgreich ausgeführt (mit signalisierender Rückgabe). Nach Programmstart: Nach Druck einer Taste werden Messwerte der 8 Kanäle angezeigt: Die oberste Zeile zeigt die aktuellen Messwerte der Eingangskanäle 1 bis 4.
  • Seite 22 Diverse Einstellungen können durch Druck folgender Tasten angezeigt und verändert werden: Taste Funktion Menüseite 1 Bedienung (diese Tastenliste anzeigen) Menuseite wechseln (Seite 1 <-> 2) Einstellungen der Analogausgänge Alle Schreibfunktionen blockieren / Blockierung aufheben Rauschunterdrückung im Bereich des Nullpunktes Einstellungen der Digitalfilter Fehlerspeicher und Benutzer-Betriebsstundenzähler Messdatenrate und analoges Eingangsfilter Typ der Analogeingänge...

  • Seite 23: Einstellen Der Digitalen Filter

    Einstellen der digitalen Filter Es gibt zwei verschiedene einstellbare Digitalfilter, jedes individuell einstellbar für jeden der 8 Eingangskanäle. In der Messdatensignalverarbeitungskette wird das FIR Filter zuerst aufgeführt, anschließend das IIR-Filter. Finite Impulse response Filter Das FIR Filter ein Tiefpassfilter, bei dem die Filterordnung N und die Grenzfrequenz fg eingestellt werden können.

  • Seite 24: Infinite Impulse Response Filter

    Infinite Impulse Response Filter Das digitale Filter ist ein sog. Infinite Impulse Response Filter (IIR) vierter Ordnung. Es können vier verschiedene Filterarten eingestellt werden: 1. Tiefpassfilter: Sensorsignale mit niedriger Frequenz (incl. Gleichgröße mit f=0) passieren das Filter, hohe werden gedämpft. 2.

  • Seite 25: Hinweise

    Es wird die Filterkonfiguration angezeigt. Wenn das Filter an ist, steht hinter GSV86getDfilterOnOff eine 1, sonst eine 0. Geben Sie zum Einschalten 1 ein, dann wieder 1. Geben Sie zum Ausschalten 1 ein, dann 0. Zum Ändern der Filterart und der Grenzfrequenz(en) geben Sie die Taste 2 ein. Geben Sie dann zunächst die Filterart gemäß...

  • Seite 26: Simulation Des Filters

    Gerät gesetzt; stattdessen zeichnet das Programm den Frequenzgang und/oder die Sprungantwort als Textdatei(en) in eine von Ihnen gewählten Dateipfad auf. Die Simulation erfolgt im Zeitbereich, wobei der Original-Rechenalgorithmus des GSV-8 verwendet wird. Die Ergebnisdateien können Sie z.B. mit einem Tabellenkalkulationsprogramm grafisch darstellen.
  • Seite 27 4 bis 20 mA. • Beim Sättigungswert des Sensors (der z.B. bei offenem Sensoreingang auftreten kann) vergrößert sich dieser Bereich um 5%. Der Ausgangsoffset gibt den Wert an, der bei Sensorsignal =0 ausgegeben wird. Er kann im Bereich bis zu 60% verändert werden, dabei wird die Skalierung automatisch so angepasst, dass der o.g.

  • Seite 28: Digitale Ein- Und Ausgänge

    Digitale Ein- und Ausgänge Der GSV-8 verfügt über 16 frei konfigurierbare, 5V-TTL-kompatible digitale Ein- und Ausgänge ("DIOs"). Sie sind in 4 Gruppen zu je 4 DIOs organisiert, die an den Klemmanschlüssen mit "Group1" bis "Group4" bezeichnet sind. Die jeweiligen DIOs sind dort in der Form <GruppenNr.>.<DIOnr>...
  • Seite 29 Nullsetzen Einzelkanal Eingang 0x000010 Aktiver Input-Pegel setzt einen analogen Eingangskanal Null. Nullsetzen alle Kanäle Eingang 0x000020 Aktiver Input-Pegel setzt alle analogen Eingangskanäle Null. Rücksetzen der Eingang 0x000040 Aktiver Input-Pegel setzt alle Maximal- Maximal- und und Minimalwerte zurück. Minimalwertermittlung Trigger Send actual Eingang 0x000080 Auslösen des Sendens eines value...
  • Seite 30 Maximalwert aktiviert, wenn der zugeordnete Maximalwert größer als der obere Schwellwert ist und deaktiviert, wenn er kleiner als der untere Schwellwert ist. 13 Threshold output Ausgang 0x018000 Schwellwertausgang: Ausgang wird Minimalwert aktiviert, wenn der zugeordnete Minimalwert größer als der obere Schwellwert ist und deaktiviert, wenn er kleiner als der untere Schwellwert ist.

  • Seite 31: Messdatenerfassung

    Messdatenerfassung Der GSV-8 verfügt über einen 24-Bit Sigma-Delta AD-Umsetzer, der alle 8 Kanäle gleichzeitig erfasst (simultaneous sampling). Er ist auf eine feste Einzelabtastrate von 48000 Samples/Sekunde eingestellt (Summenabtastrate= 48000/s x 8 Kanäle= 384000/s). Diese werden je nach eingestellter Datenrate durch ein digitales Anti-Aliasing- FIR-Filter auf feste Werte herunter dezimiert, wobei alle Eingangssamples in die Berechnung eingehen (Ausgangsdezimation).
  • Seite 32 Datenrate in Frames/s Dezimationsdivisor -3dB Grenzfrequenz in Hz 76,8 153,6 1000 1200 1500 1600 1920 2000 2400 3000 1200 3200 1280 4000 1600 4800 1920 6000 2400 8000 3200 9600 3840 12000 4800 16000 6400 24000 9600 48000 11400 ME-Meßsysteme GmbH, Neuendorfstr. 18a, DE-16761 Hennigsdorf Tel +49 (0)3302 78620 60, Fax +49 (0)3302 78620 69, info@me-systeme.de, www.me-systeme.de...

  • Seite 33: Messdatenframes

    1 Dieser Wert kann konfigurationsabhängig niedriger sein. Das Gerät weist den Versuch, eine zu hohe Datenrate einzustellen ggf. ab. 2 Dieser Wert gilt beim GSV-8 nicht, wenn der Messwert-Datentyp der Hardware auf Float eingestellt ist ME-Meßsysteme GmbH, Neuendorfstr. 18a, DE-16761 Hennigsdorf...

  • Seite 34: Signalfluss Diagramm

    Signalfluss Diagramm ME-Meßsysteme GmbH, Neuendorfstr. 18a, DE-16761 Hennigsdorf Tel +49 (0)3302 78620 60, Fax +49 (0)3302 78620 69, info@me-systeme.de, www.me-systeme.de...

  • Seite 35: Technische Daten Gsv-8

    Technische Daten GSV-8 Größe Wert Einheit Genauigkeitsklasse Digital 0,05 Eingänge Speisespannung Us DMS Eingang 8,75 oder 5,0 oder 2,5 Voll-, Halb- Viertelbrücke Analog-Eingang single-ended ±10 PT1000 Sensors 1000 Anschließbare Vollbrücken 20 x 350 bei Us=2,5V 8x350 bei Us=8,75V Eingangsempfindlichkeiten 2 oder 3,5 oder 7...

  • Seite 36: Abmessungen

    Abmessungen Die Abmessungen des Aluminium Gehäuses betragen 176 x 221 x 58mm. ME-Meßsysteme GmbH, Neuendorfstr. 18a, DE-16761 Hennigsdorf Tel +49 (0)3302 78620 60, Fax +49 (0)3302 78620 69, info@me-systeme.de, www.me-systeme.de...
  • Seite 37 Massepotentiale: ME-Meßsysteme GmbH, Neuendorfstr. 18a, DE-16761 Hennigsdorf Tel +49 (0)3302 78620 60, Fax +49 (0)3302 78620 69, info@me-systeme.de, www.me-systeme.de...

  • Seite 38: Anhang A: Firmware-Update

    2. Das Programm "GSV8-Loader.exe". Es muss nicht installiert werden und kann direkt gestartet werden. 3. Werkzeug, um den Gehäusedeckel des GSV-8 zu öffnen. 4. Eine Möglichkeit, die Stromversorgung des GSV-8 zu unterbrechen und wieder einzuschalten. Um eine andere / neuere Firmware, d.h. die Gerätesoftware der Messapplikation aufzuspielen, gehen Sie wie folgt vor: 1.
  • Seite 39 Nummer sollte in der Regel mit der des Gerätes übereinstimmen, s.o. 8. Klicken Sie nun auf "Erase-Program-Verify". Der grüne Balken zeigt dann den Fortschritt an. Bitte in diesem Zustand weder den PC, noch den GSV-8 ausschalten und das USB-Kabel nicht abziehen! Andernfalls würde das Update fehlschlagen und muss erneut ausgeführt werden (wegen fehlender Messapplikationsgerätesoftware würde der...
  • Seite 40 9. Wenn das Update erfolgreich fertiggestellt wurde, sehen Sie folgende Statusmeldung: 10. Wenn gewünscht, können Sie jetzt auf "Run application" klicken und den GSV-8- Loader schließen. Sie können ihn auch direkt schließen und anschließend die Stromversorgung des GSV-8 trennen und wieder einschalten (ohne Druck auf MODE). der GSV-8 arbeitet dann wieder in der normalen Messapplikation, die gelbe LED leuchtet dauerhaft.
  • Seite 41 Made in Germany Copyright © 2016 ME-Meßsysteme GmbH...
