- Seite 1 4-Kanal Messverstärker GSV-4 GSV-4BT GSV-4USB Bedienungsanleitung Stand: 02.02.2018 ME-Meßsysteme GmbH Neuendorfstr. 18a Tel.: +49 3302 89824 60 Mail: info@me-systeme.de 16761 Hennigsdorf Fax: +49 3302 89824 69 Web: www.me-systeme.de...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis DMS Messverstärker GSV-4USB......................4 Beschreibung............................4 Abmessungen............................ 5 Technische Daten..........................6 Anschlussbelegung...........................7 DMS Messverstärker GSV-4BT......................18 Beschreibung...........................18 Abmessungen..........................19 Technische Daten..........................20 Anschlussplan..........................21 Technische Daten GSV-4BT M12....................25 Schalterkonfiguration GSV-4BT M12...................26 Messauflösung..........................28 Bestellvarianten GSV-4BT......................29 Programmierung / Konfiguration......................30 Skalierung der Messwerte......................30 Messbereich 2,0 mV/V........................30 Messbereich 10,0 mV/V.........................30... -
Seite 4: Dms Messverstärker Gsv-4Usb

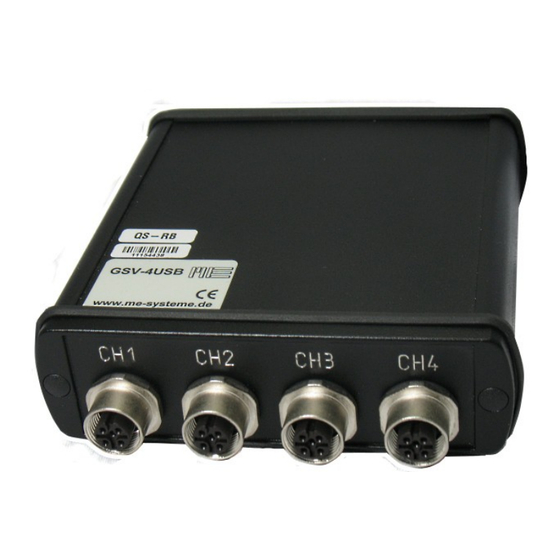

DMS Messverstärker GSV-4USB GSV-4USB M12 GSV-4USB SUB-D37 Frontansicht Sensoranschluss Frontansicht Sensoranschluss 4-Kanäle • Versorgung über USB Port • Eingänge für DMS / 0 – 10 V / PT1000 • Messbereiche 2 mV/V / 10 mV/V • DMS Viertel- / Halb- Vollbrücken •... -
Seite 5: Abmessungen
Abmessungen Abbildung 1: Abmessungen GSV-4USB SUB-D37 Abbildung 2: Abmessungen GSV-4USB M12 ME-Meßsysteme GmbH Neuendorfstr. 18a Tel.: +49 3302 89824 60 Mail: info@me-systeme.de 16761 Hennigsdorf Fax: +49 3302 89824 69 Web: www.me-systeme.de... -
Seite 6: Technische Daten
106 x 119 (132) x 32 mm x mm x mm Schutzart / Gewicht Schutzart IP40 Gewicht GSV-4USB SUB-D37 Tabelle 1: Technische Daten GSV-4USB ME-Meßsysteme GmbH Neuendorfstr. 18a Tel.: +49 3302 89824 60 Mail: info@me-systeme.de 16761 Hennigsdorf Fax: +49 3302 89824 69... -
Seite 7: Anschlussbelegung
Sensorspeisung positiver Differenzeingang QB1000 Viertelbrücken Ergänzung 1kOhm Halbbrückenergänzung negativer Differenzeingang negative Sensorspeisung Analog Eingang Schirm Tabelle 2: Analog-Eingänge Anschlussbelegung für GSV-4USB M12 5-polige Buchse M12x1, Typ 763 Aufsicht: 5-pol. Beschreibung Farbcode für Kabel negative Brückenspeisung weiß positive Brückenspeisung braun... - Seite 8 Anschluss Vollbrücke bei SUB-D37-Variante Die folgenden Grafiken zeigen den Anschluss einer Vollbrücke an Kanal 1 bis Kanal 4. ME-Meßsysteme GmbH Neuendorfstr. 18a Tel.: +49 3302 89824 60 Mail: info@me-systeme.de 16761 Hennigsdorf Fax: +49 3302 89824 69 Web: www.me-systeme.de...
- Seite 9 Anschluss Halbbrücke bei SUB-D37-Variante Die folgenden Grafiken zeigen den Anschluss einer Halbbrücke an Kanal 1 bis Kanal 4. Je nach Anwendungsfall, ist die Brückenergänzung anzupassen. ME-Meßsysteme GmbH Neuendorfstr. 18a Tel.: +49 3302 89824 60 Mail: info@me-systeme.de 16761 Hennigsdorf Fax: +49 3302 89824 69 Web: www.me-systeme.de...
- Seite 10 Anschluss Viertelbrücke bei SUB-D37-Variante Die folgenden Grafiken zeigen den Anschluss einer Viertelbrücke an Kanal 1 bis Kanal 4 Je nach Anwendungsfall, ist die Brückenergänzung anzupassen. ME-Meßsysteme GmbH Neuendorfstr. 18a Tel.: +49 3302 89824 60 Mail: info@me-systeme.de 16761 Hennigsdorf Fax: +49 3302 89824 69 Web: www.me-systeme.de...
- Seite 11 Anschluss Vollbrücke bei M12-Variante Die folgende Grafik zeigt den Anschluss einer Vollbrücke bei der M12-Variante. Anschluss Halbbrücke bei M12-Variante Die folgende Grafik zeigt den Anschluss einer Halbbrücke bei der M12-Variante. Je nach Anwendungsfall, ist die Brückenergänzung anzupassen. Bitte setzen Sie die Lötbrücken: HB1 bei Verwendung von Kanal 1 •...
- Seite 12 Anschluss Viertelbrücke und PT1000 bei M12-Variante Die folgende Grafik zeigt den Anschluss einer Viertelbrücke und eines PT1000 Temperaturfühlers bei der M12-Variante. Je nach Anwendungsfall, ist die Brückenergänzung anzupassen. Bitte setzen Sie die Lötbrücken: HB1 bei Verwendung von Kanal 1 • mit einer Viertelbrücke.
- Seite 13 Anpassung der Brückenergänzung bei Sub-D37-Variante Die Brückenergänzung kann für jeden Kanal einzeln angepasst werden, hierzu ist das Gerät zu öffnen und nach der folgenden Abbildung die gewünschte Lötbrücke zu ergänzen. Abbildung 4: Lötbrücken für die Konfiguration der Brückenergänzung ME-Meßsysteme GmbH Neuendorfstr.
- Seite 14 Umbau DMS-Eingang zum Spannungseingang Öffnen des Gerätes 1. Alle 2 Schraubenabdeckungen der Eingangsseite entfernen und die Befestigungsschrauben des Stirndeckels entfernen 2. Die zwei Sechskantbolzen der 37-poligen Sub-D-Buchse müssen mit Hilfe eines Steckschlüssels (5mm) gelöst werden. 3. Die Leiterplatte wird auf Seite der 25-poligen Sub-D-Buchse herausgezogen. ME-Meßsysteme GmbH Neuendorfstr.
- Seite 15 Anschlussplan für Wegsensoren Die Messverstärker GSV-4USB und muss bei der Verwendung mit potentiometrischer Wegsensoren (Linearpotentiometer bzw. Seilzugwegaufnehmer), bei der M12 Variante gesondert vom Hersteller konfiguriert werden. Der Schleifer des Wegsensors wird dabei an den Eingang „Aux“ (M12) oder "U " (SubD37) des Messverstärkers angeschlossen.
- Seite 16 Anschluss des Way Con – Seilzugsensors SX 4-pol. Buchse 5-pol. Buchse Bezeichnung Farbcode Waycon Seilzugaufnehmer M12 Sensor-Aktor Kabel 1 (+Speisung) positive Speisung +Us braun 3 (GND) negative Speisung -Us blau 2 (Schleifer) Eingang „Aux“ weiß 4-pol. Buchse 37-pol. SUB-D Buchse Waycon Seilzugaufnehmer CH 1 CH 2...
- Seite 17 Anschlussbelegung SUB-D25-Buchse GSV-4USB Belegung 25-pol. SUB-D (PIN-Nr.) IO 5V Festspannungsausgang IO GND IO 1 IO 2 IO 3 IO 4 IO 5 IO 6 IO 7 IO 8 Kanal 1 Kanal 2 Kanal 3 Kanal 4 Spannungseingang 0-5V DMS-Eingang AUX ME-Meßsysteme GmbH...
-
Seite 18: Dms Messverstärker Gsv-4Bt
DMS Messverstärker GSV-4BT Bluetooth Schnittstelle • 4-Kanäle • Eingänge für DMS / 0 – 10 V / PT1000 • Messbereiche 2 mV/V / 10 mV/V • DMS Viertel- / Halb- Vollbrücken • 8 digitale Ein-/ Ausgänge • Datenrate 0 Hz – 500 Hz •... -
Seite 19: Abmessungen
Abmessungen GSV-4BT SD GSV-4BT LD ME-Meßsysteme GmbH Neuendorfstr. 18a Tel.: +49 3302 89824 60 Mail: info@me-systeme.de 16761 Hennigsdorf Fax: +49 3302 89824 69 Web: www.me-systeme.de... -
Seite 20: Technische Daten
Technische Daten Genauigkeitsklasse 0,05 Eingänge Auflösung DMS-Eingänge Vollbrücke 89 – 5000 Halbbrücke 89 – 5000 Viertelbrücke 120, 350, 1000 Gleichtaktunterdrückung 95 – 110 bei 60Hz common-mode signal Messfrequenzen Datenfrequenz 0 – 500 Abtastfrequenz 1,92 Grenzfrequenz analog digital Notch-Filter, konfigurierbar Ausgänge Brückenspeisespannung Volt Strombelastbarkeit... -
Seite 21: Anschlussplan
Anschlussplan DMS-Vollbrücke ch 1 ch 2 ch 3 ch 4 Sch. ME-Meßsysteme GmbH Neuendorfstr. 18a Tel.: +49 3302 89824 60 Mail: info@me-systeme.de 16761 Hennigsdorf Fax: +49 3302 89824 69 Web: www.me-systeme.de... - Seite 22 DMS-Halbbrücke ch 1 ch 2 ch 3 ch 4 Sch. Die aktiven DMS R3 und R4 werden an die Klemmen +Us, +Ud und -Us angeschlossen. HBx: Die Lötbrücke „8“, „19“, „30“ oder „41“ muss geschlossen werden, damit die internen Ergänzungswiderstände R1 und R2 an -Ud aktiviert werden.
- Seite 23 PT-1000 ch 1 ch 2 ch 3 ch 4 Ue „0-5V“ 0-5V QB 1000 Sch. 1000 Der PT1000 wird in 3-Leiter-Technik an die Klemmen Ue „0-5V“, AUX und -Us angeschlossen. HBx: Die Lötbrücke „8“, „19“, „30“ oder „41“ muss geschlossen werden, damit die internen Ergänzungswiderstände R1 und R2 an -Ud aktiviert werden.
- Seite 24 Spannungseingang 0 – 5 V ch 1 ch 2 ch 3 ch 4 0-5V Ue „0-5V“ 0-5V Sch. Spannungseingang 0 – 10 V ch 1 ch 2 ch 3 ch 4 Ue „0-5V“ Sch. ME-Meßsysteme GmbH Neuendorfstr. 18a Tel.: +49 3302 89824 60 Mail: info@me-systeme.de 16761 Hennigsdorf Fax: +49 3302 89824 69...
-
Seite 25: Technische Daten Gsv-4Bt M12
Technische Daten GSV-4BT M12 Genauigkeitsklasse 0,05 Eingänge Auflösung DMS-Eingäng Vollbrücke 89 – 5000 Halbbrücke 89 – 5000 Viertelbrücke 120, 350, 1000 Gleichtaktunterdrückung 95 – 110 bei 60Hz common-mode signal Messfrequenzen Datenfrequenz 0 – 500 Abtastfrequenz 1,92 Grenzfrequenz analog digital Notch-Filter, konfigurierbar Ausgänge Brückenspeisespannung Volt... -
Seite 26: Schalterkonfiguration Gsv-4Bt M12
Schalterkonfiguration GSV-4BT M12 Eingang braun orange gelb grün blau lila grau PT1000 Spannung Thermokabel an Kanal 1 - PT1000 Halbbrücke Viertelbrücke 1000 Ohm Viertelbrücke 120 Ohm Viertelbrücke 350 Ohm Wegsensor Anschlussbelegung für externe Spannungsversorgung M8, 4-polig Über den 4poligen Rundsteckverbinder M8 kann eine externe Spannungsversorgung angeschlossen werden. - Seite 27 Anschlussbelegung GSV-4BT M12 Buchsenseite 5-pol. Beschreibung Farbe negative Brückenspeisung weiß positive Brückenspeisung braun positiver Differenzeingang blau negativer Differenzeingang schwarz AUX in konfektionierbarer Eingang grau Anschlussplan für GSV-4BT M12 Halbbrücke Viertelbrücke Spannungs Eingang potentiometrischer Eingang ME-Meßsysteme GmbH Neuendorfstr. 18a Tel.: +49 3302 89824 60 Mail: info@me-systeme.de 16761 Hennigsdorf Fax: +49 3302 89824 69...
-
Seite 28: Messauflösung
PT1000 Thermokabel Typ K Messauflösung Das erreichbare Verhältnis Signal/ Rauschen hängt von den Umgebungsbedingungen (Kabellänge, Schirmung) und von der eingestellten Datenrate ab. Die Grafik zeigt die Auflösung mit 1m Anschlusskabel, Messbereich ±2mV/V und 350 Ohm DMS - Simulator an Kanal 1. ME-Meßsysteme GmbH Neuendorfstr. -
Seite 29: Bestellvarianten Gsv-4Bt
Bestellvarianten GSV-4BT Beschreibung GSV-4BT Miniatur Variante, externer Akku Li-Ion 1S/1P/2.6Ah Li-Ionen Akku, 2,6Ah, für GSV-4BT Adapter-GSV-4BT Anschluss Adapter mit Lötanschluss für GSV-4BT Adapter-GSV-4BT MSTB Anschluss Adapter mit Schraubklemmen RM2,5 für GSV-4BT Bluetooth-USB-Adapter Bluetooth Empfänger mit USB Port (bis 100m) GSV-4BT M12 Variante mit Gehäuse und Steckverbinder, integrierter Akku, „Long-Distance“... -
Seite 30: Programmierung / Konfiguration
Programmierung / Konfiguration Zur Programmierung stehen eine Windows DLL sowie Labview VIs auf der Website zum Download. Alternativ kann der Messverstärker direkt über die serielle Schnittstelle bzw. USB mit ASCII Codes programmiert werden. Skalierung der Messwerte Jeder Kanal kann individuell für einen bestimmten Messbereich konfiguriert werden, z.B. für die Messung mit Dehnungsmessstreifen 2 mV/V, •... -
Seite 31: Messbereich 0,0 Bis 5V
Messbereich ±10 mV/V (set_gain 0xB2 <p1> <p2>) mit p1=ch, p2=0x02 -10,5 -105,00% 0000h Umrechnung von digitalem Ausgangswert zu analogem Eingangssignal: Ausgangswert = Highbyte * 256 + Lowbyte; Eingangssignal Ud = (Ausgangswert - 32768) / 32768 *10,5 mV/V; Messbereich 0,0 bis 5V Messbereich 0 - 5 V (set_gain 0xB2 <p1>... -
Seite 32: Messbereich K-Thermokabel
Messbereich K-Thermokabel Messbereich K-Thermokabel (set_gain 0xB2 <p1> <p2>) mit p1=ch, p2=0x06 Eingangssignal in °C Messbereich in % 16 Bit Ausgangswert (hexadezimal) 1050 105% FFFFh 1000 100% F9E7h 0,0% 8000h 6DB0h Umrechnung von digitalem Ausgangswert zu analogem Eingangssignal: Ausgangswert = Highbyte * 256 + Lowbyte; Eingangssignal Ud = (Ausgangswert - 32768) / 32768 * 1050 °C;... - Seite 33 Kommando Code p1 p2 p3 p4 p5 p6 p7 p8 p9 start_transmision set_mode get_mode set_tx_status get_tx_status get_firmware_version set_power_on get_power_on set_threshold_mode ch B get_threshold_mode get_value set_cal_factor ch B HB B get_cal_factor ch B set_rs232 get_rs232 set_gain ch B get_gain set_unit ch B get_unit set_digital get_digital...
-
Seite 34: Beschreibung Der Kommandos
Kommando Code p1 p2 p3 p4 p5 p6 p7 p8 p9 get_can_bitrate reserviert reserviert set_can_id HB B get_can_id reserviert reserviert reserviert reserviert reserviert reserviert reserviert reserviert reserviert Tabelle 4: Befehlsliste für GSV-4; (ch = Kanalnummer, B=byte, HB= highbyte, LB=low byte) Befehle grau sind reserviert für die Ersteinrichtung bzw. - Seite 35 der Datenfrequenz erfasst und stehen mit der Datenfrequenz bereit zur Übertragung über die Schnittstelle (CANBus, RS232, Bluetooth, GPRS, etc). Mit der Einstellung der Datenfrequenz ergibt sich automatisch eine Einstellung für das digitale Filter, siehe Datenfrequenzen und Filtereigenschaften. Nach der Ausführung des Befehls „start_transmission“ werden die Messdaten kontinuierlich mit der eingestellten Datenfrequenz gesendet.
-
Seite 36: Bezeichnung
set_can_bitrate (C0) / get_can_bitrate (C1) Parameter in HEX Bitrate in kbit/s 500 (Standard) 1000 save_konfiguration (0A) / restore_konfiguration (09) Die gesamte Konfiguration (Datenfrequenz, Konfiguration der Eingänge, etc) kann als Parametersatz abgespeichert und wiederhergestellt werden. Es stehen zwei Speicher für die Konfiguration zur Verfügung. -
Seite 37: Protokoll Für Messwerte
Protokoll für Messwerte Messwerte werden von einem Prefix 0xA5 und einem Postfix aus den Zeichen 0x0D 0x0A eingerahmt (Carriage Return Linefeed). Der gesamte Rahmen hat eine Länge von 11 Bytes. Prefix Kanal 1 Kanal 2 Kanal 3 Kanal 4 Postfix Tabelle 5: Protokoll zur Übertragung der Messwerte via RS232 Schnittstelle Protokoll für Kommandos Nach dem Einschalten können nur die Kommandos:... -
Seite 38: Digitale Io's
Beispiel: Freischalten der Kommandos Senden: 0x26 01 62 65 72 6C 69 6E Beispiel: Verriegeln der Kommandos Senden: 0x26 00 62 65 72 6C 69 6E Beispiel: Abfragen der Seriennummer Senden: 0x23 Senden: 0x1F Empfangen 0x 3B 1F 0100 08 30 35 30 30 38 34 34 39 30 35 30 0D 0A Senden 0x24 Ergebnis: Die Seriennummer ist „08449050“. - Seite 39 Digital IO GSV-4CAN GSV-4BT Port Digital 3 Digital 4 Digital 5 Beispiel: Port auslesen Senden: 0x23 Senden: 0xB9 Empfangen : 0x 3B B9 0100 01 30 33 33 00 0D 0A Ergebnis: alle Ein- und Ausgänge sind „low“ Parameter in HEX Parameter in Bit Port 0 0 0 0 0 0 0 0 IO8 IO7 IO6 IO5 IO4 IO3 IO2 IO1...
- Seite 40 Parameter in HEX <p2> Beschreibung SW1 rel. SW8 rel. SW1 1s SW8 1s SW1 rel. 1s SW8 rel. 1s SW1 inv. SW8 inv. SW1 inv. rel. SW8 inv. rel. SW1 inv. 1s SW8 inv. 1s ME-Meßsysteme GmbH Neuendorfstr. 18a Tel.: +49 3302 89824 60 Mail: info@me-systeme.de 16761 Hennigsdorf Fax: +49 3302 89824 69...
-
Seite 41: Kanal Zuordnung Schaltschwelle
Parameter in HEX <p2> Beschreibung SW1 inv. rel. 1s SW8 inv. rel. 1s set_digital_on_off(0xB8 <p1> <p2>) Parameter in Parameter in Bit Port Beschreibung HEX <p2> 0 0 0 0 0 0 0 0 Für IO1 bis IO8 0 0 0 0 0 0 0 1 Für IO1 bis IO8 Beispiel: IO1 ändern Senden:... -
Seite 42: Analogeingang
Parameter in HEX <p1> Beschreibung Kanal Zuordnung Schaltschwelle Durch das unterschiedliche Festlegen der Ein- und Aus- Schaltschwelle kann eine Hysterese programmiert werden. Der zweite Parameter (<p2>) ist die Schaltschwelle in HEX z.B.: 0x89 FF. Achtung um den Schwellwert direkt mit dem Messwert vergleichen zu können muss dieser mit 0x80 00 addiert werden. - Seite 43 Beispiel: Setzen der Konfiguration der Analogeingänge Vorgabe: Kanal 1 bis Kanal 4 für PT1000 konfigurieren Senden: 0x23 Senden: 0xB2 01 04 Senden: 0xB2 02 04 Senden: 0xB2 03 04 Senden: 0xB2 04 04 Senden 0x24 Beispiel: Setzen der Datenfrequenz auf 12,5Hz Vorgabe: Die Messwerte sollen kontinuierlich mit einer Frequenz von ca.
-
Seite 44: Can Bus
CAN Bus Geräte mit CAN Bus haben die gleiche Befehlsstruktur, wie Geräte mit serieller Schnittstelle, bzw. Bluetooth oder GPRS. Prefix und Postfix entfallen, wenn die Messwerte und Antworten in einem CAN Bus Rahmen gesendet werden. Protokoll für Messwerte Messwerte über CAN werden immer in einem CANBus Rahmen übertragen. Die Bytes 1 bis 8 enthalten die Messdaten der 4 Kanäle mit je 16 bit. -
Seite 45: Konfiguration Der Can-Id
Beispiel: Abfragen der Seriennummer Senden: 0x23 Senden: 0x1F Empfangen 0x 3B 1F 00 08 30 35 30 0x 30 38 34 34 39 30 35 30 Senden 0x24 Ergebnis: Die Seriennummer ist „08449050“. Beispiel: Abfragen der Konfiguration der Analogeingänge Senden: 0x23 Senden: 0xB3... -
Seite 46: Datenfrequenz Und Filter
(<p2>). Hinweis: Das ändern der CAN-ID erfolgt sofort (das ist besonders bei der ID für das Senden von Befehlen und der CAN-Baudrate zu beachten) Beispiel: Konfiguration der CAN-Bitrate Senden: 0x 23 Senden: 0x C0 60 Umstellen der Baudrate auf 250kBit auf dem CAN-Bus (bzw. CAN-Adapter) Senden: 0x C1 Empfangen... - Seite 47 markierten Einstellungen werden empfohlen, da bei diesen Einstellungen Störungen mit einer Netzfrequenz von 50 Hz optimal unterdrückt werden durch das eingebaute „Notch- Filter“. Bei einer Netzfrequenz von 60 Hz werden die grün markierten Einstellungen empfohlen. Datenfrequenz in Datenfrequenz Notchfrequenz in -3db Grenzfrequenz Parameter für „set Hz (nominell)
-
Seite 48: Anhang
Anhang Anschlussbilder für GSV-4BT SD und GSV-4BT LD Abbildung 6: DMS-Viertelbrücke Abbildung 7: DMS-Halbbrücke ME-Meßsysteme GmbH Neuendorfstr. 18a Tel.: +49 3302 89824 60 Mail: info@me-systeme.de 16761 Hennigsdorf Fax: +49 3302 89824 69 Web: www.me-systeme.de... - Seite 49 Abbildung 8: DMS-Vollbrücke Abbildung 9: PT1000 ME-Meßsysteme GmbH Neuendorfstr. 18a Tel.: +49 3302 89824 60 Mail: info@me-systeme.de 16761 Hennigsdorf Fax: +49 3302 89824 69 Web: www.me-systeme.de...
- Seite 50 Abbildung 10: Spannung Abbildung 11: Anschluss Akku, optional Anschluss Ladespannung 5V ME-Meßsysteme GmbH Neuendorfstr. 18a Tel.: +49 3302 89824 60 Mail: info@me-systeme.de 16761 Hennigsdorf Fax: +49 3302 89824 69 Web: www.me-systeme.de...
-
Seite 51: Changelog
Stand: 02.02.2018 Version ba-gsv4-v2a Bearbeiter Holger Kabelitz Änderungen Changelog Seite 51 Changelog Version Datum Änderungen ba-gsv4-v2 27.04.17 Erste Fassung ba-gsv4-v2a 02.02.18 Anschlussplan PT1000 für M12 ergänzt ME-Meßsysteme GmbH Neuendorfstr. 18a Tel.: +49 3302 89824 60 Mail: info@me-systeme.de 16761 Hennigsdorf Fax: +49 3302 89824 69 Web: www.me-systeme.de... - Seite 52 Änderungen vorbehalten. Alle Angaben beschreiben unsere Produkte in allgemeiner Form. Sie stellen keine Eigenschaftszusicherung im Sinne des §459 Abs. 2, BGB, dar und begründen keine Haftung. Made in Germany Copyright © 2018 ME-Meßsysteme GmbH Printed in Germany...
