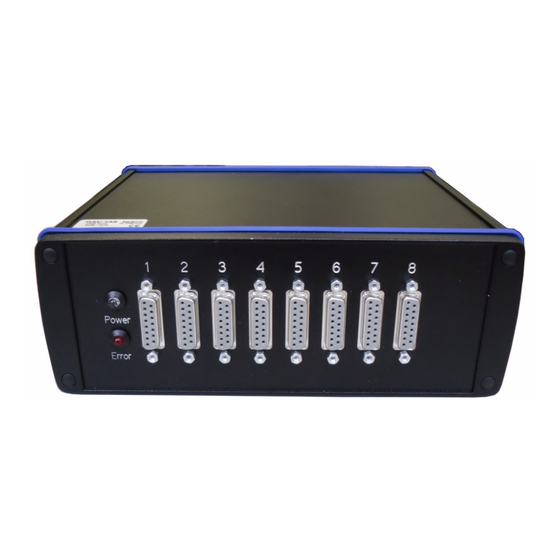

GSV-1A8USB SubD15 (Frontseite)
GSV-1A16USB (Rückseite)
Stand: 14.10.2015 - gültig ab Gerät-SN: 14152222
ME-Meßsysteme GmbH
Eduard-Maurer-Str. 9
16761 Hennigsdorf
DMS-Messverstärker GSV-1A8
Bedienungsanleitung
GSV-1A8, GSV-1A8USB, GSV-1A16USB
Tel.: +49 3302 89824 60
Fax: +49 3302 89824 69
GSV-1A8USB M12 (Frontseite)
GSV-1A8USB K6D (Frontseite)
Mail: info@me-systeme.de
Web: www.me-systeme.de
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für ME-Messysteme GSV-1A8
Inhaltszusammenfassung für ME-Messysteme GSV-1A8
-
Seite 1: Dms-Messverstärker Gsv-1A8
DMS-Messverstärker GSV-1A8 Bedienungsanleitung GSV-1A8, GSV-1A8USB, GSV-1A16USB GSV-1A8USB SubD15 (Frontseite) GSV-1A8USB M12 (Frontseite) GSV-1A16USB (Rückseite) GSV-1A8USB K6D (Frontseite) Stand: 14.10.2015 - gültig ab Gerät-SN: 14152222 ME-Meßsysteme GmbH Eduard-Maurer-Str. 9 Tel.: +49 3302 89824 60 Mail: info@me-systeme.de 16761 Hennigsdorf Fax: +49 3302 89824 69... -
Seite 2: Inhaltsverzeichnis
Anschlussplan für Dehnungsmessstreifen an Sub-D 15............5 Anschlussbelegung für M12-Steckverbinder..................5 Anschlussplan für Viertelbrücken und Halbbrücken M12-Steckverbinder......6 Anschlussbelegung für M23 Rundsteckverbinder ................6 Anschlussbelegung für 37-pol. Sub-D....................7 Belegung für GSV-1A8 ohne USB-Anschluss................7 Belegung für GSV-1A8USB mit USB-Anschluss..............8 Belegung für GSV-1A16USB mit USB-Anschluss..............9 Zubehör..............................10 Technische Daten..........................11... -
Seite 3: Beschreibung
Merkmale: USB-Port, • 16 Bit, 200kHz Summenabtastrate, • 8x DMS Eingang, 8x Analogeingang ±10 V, 8x IO • optional 16x DMS-Eingang • Nullabgleich über 100% des Messbereiches • integrierte Brückenergänzung 120, 350 1000 Ohm durch • Lötbrücken aktivierbar, Analogfilter 2,5kHz, optional 250Hz oder 10kHz •... -
Seite 4: Vorteile
Vorteile ✔ kompakte Abmessungen und geringes Gewicht, ✔ einfacher Anschluss von DMS-Voll- / Halb- und Viertelbrücken über 5-polige M12- bzw. Sub-D15 Steckverbinder, ✔ selbsttätiger Nullabgleich mit Tarataste über 100% des Messbereichs (3,5mV/V), ✔ hohe Grenzfrequenzen bis 10kHz pro Kanal als Bestelloption mit Aufpreis (2,5kHz Standard) ✔... -
Seite 5: Anschlussplan Für Dehnungsmessstreifen An Sub-D 15
Stecker Pin- Anschlussbelegung SAC-5P Stiftkontakte Ansicht von Frontseite Versorgungsspannung 12...24 V DC braun nicht belegt weiß GND Versorgungsspannung blau Tara schwarz Tabelle 2: Anschluss für Spannungsversorgung, M8-SteckverbinderAnschlussplan für DMS Brücken Anschlussplan für Dehnungsmessstreifen an Sub-D 15 Vollbrücke Halbbrücke Viertelbrücke 15-pole Sub D 15-pole Sub-D 15-pole Sub-D Shield... -
Seite 6: Anschlussplan Für Viertelbrücken Und Halbbrücken M12-Steckverbinder
Buchse Pin- Anschlussbelegung SAC-5P Federkontakte positive Brückenspeisung braun braun negative Brückenspeisung weiß weiß positiver Differenzeingang grün blau negativer Differenzeingang gelb schwarz AUX Viertelbrücken Ergänzung 350 Ω, grau grau Ansicht von Frontseite Tabelle 4: Anschlussbelegung Rundsteckverbinder 5-polig M12 Anschlussplan für Viertelbrücken und Halbbrücken M12-Steckverbinder Viertelbrücke Halbbrücke brown... -
Seite 7: Anschlussbelegung Für 37-Pol. Sub-D
- Ud Brückenausgang rotblau transparent Anschlussbelegung für 37-pol. Sub-D Ansicht von Frontseite Belegung für GSV-1A8 ohne USB-Anschluss GSV-1A8 CH1 - Kanal 1 CH2 - Kanal 2 CH3 - Kanal 3 CH4 - Kanal 4 CH5 - Kanal 5... -
Seite 8: Belegung Für Gsv-1A8Usb Mit Usb-Anschluss
„Tara -Funktion“ - Anzeige durch „error“ -LED GND / Masse Alle nicht aufgeführten Pins sind nicht verbunden / n.c. (not connected). Belegung für GSV-1A8USB USB-Anschluss GSV-1A8USB NI-6210-USB AI 8 Eingang ± 10V AI 9 Eingang ± 10V AI 10 Eingang ± 10V AI 11 Eingang ±... -
Seite 9: Belegung Für Gsv-1A16Usb Mit Usb-Anschluss
Sensorspeisung 5V 100mA (optional 1...7V ; Strombegrenzung beachten) Alle nicht aufgeführten Pins sind nicht verbunden / n.c. (not connected). Belegung für GSV-1A16USB USB-Anschluss Der Messverstärker GSV-1A16USB besteht aus 1 x GSV-1A8 und 1x GSV-1A8USB. Verbunden werden beide Geräte über eine rückseitig geführte Flachbandleitung. GSV-1A16USB NI-6210-USB Kanal 9 Ausgang ±5V... -
Seite 10: Zubehör
Zubehör Sensor-Aktor-Kabel mit Erdungsstecker (im Connector „GSV-1A8-37T“ zum M12-Steckverbinder Lieferumfang enthalten) Verbinden der Geräte „GSV-1A8USB“ und „GSV-1A8“, (Im Lieferumfang bei GSV-1A18USB enthalten) ME-Meßsysteme GmbH Eduard-Maurer-Str. 9 Tel.: +49 3302 89824 60 Mail: info@me-systeme.de 16761 Hennigsdorf Fax: +49 3302 89824 69 Web: www.me-systeme.de... -
Seite 11: Technische Daten
Technische Daten Genauigkeitsklasse Eingänge Messbereich 2 (optional 3,5) mV/V Auflösung des Eingangssignals DMS-Eingänge Vollbrücke 70... 50000 Ohm Gleichtaktunterdrückung bei 60Hz common-mode signal 95 – 110 Messfrequenzen Summenabtastrate Analogfilter 2500, optional 250 oder 10000 Ausgänge Analogausgang ±5 Volt Ausgangswiderstand Brückenspeisespannung Volt Nullabgleich <5, typ. - Seite 12 ME-Meßsysteme GmbH Eduard-Maurer-Str. 9 Tel.: +49 3302 89824 60 Mail: info@me-systeme.de 16761 Hennigsdorf Fax: +49 3302 89824 69 Web: www.me-systeme.de...
- Seite 13 Änderungen vorbehalten. Alle Angaben beschreiben unsere Produkte in allgemeiner Form. Sie stellen keine Eigenschaftszusicherung im Sinne des §459 Abs. 2, BGB, dar und begründen keine Haftung. Copyright ã 1999-2015 Made in Germany ME-Meßsysteme GmbH...
