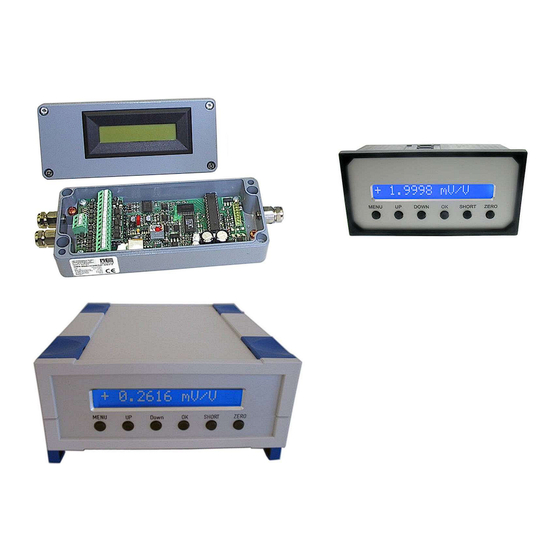

- Seite 1 DMS Messverstärker GSV-2 Bedienungsanleitung GSV-2LS, GSV-2AS, GSV-2FSD GSV-2CAN, GSV-2TSD-DI Stand: 14.11.2017 ba-gsv2.pdf ME-Meßsysteme GmbH Neuendorfstr. 18a Tel.: +49 3302 89824 60 Mail: info@me-systeme.de 16761 Hennigsdorf Fax: +49 3302 89824 69 Web: www.me-systeme.de...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Beschreibung............................5 Anschlussbelegung..........................6 15-polige Schraubklemme für Sensoranschluss.................6 5-polige Schraubklemme für RS232 / RS422................7 Rückwand GSV-2TSD-DI........................8 M8 Steckverbinder für GSV-2TSD-DI CANopen...............8 Seitenwand GSV-2TSD-DI........................9 12-polige Schraubklemme des GSV-2TSD-DI................9 Anschlussplan 12polige Klemmleiste..................10 15-polige SUB-D Buchse des GSV-2TSD-DI................11 Anschlussplan 15-polige Sub-D Buchse..................11 Anschluss und Inbetriebnahme......................12 Laden des integrierten Akkus......................12 Anschluss des Sensors........................12 Anschluss des Schnittstellenkabels.....................12... - Seite 4 Defaulteinstellungen:........................62 Allgemeine Hinweise, Tipps und Tricks....................63 Technische Daten ..........................64 CANbus Interface..........................65 CANOpen Vendor-ID........................66 Auflösung............................66 Beschreibung der Steckbrücken ....................68 Leiterkartenabmessungen des GSV-2LS..................68 Gehäuseabmessungen des GSV-2AS..................69 Fronttafelausschnitt für GSV-2FSD....................70 Gehäuseabmessungen des GSV-2TSD-DI..................70 Changelog............................70 ME-Meßsysteme GmbH Neuendorfstr. 18a Tel.: +49 3302 89824 60 Mail: info@me-systeme.de...
-
Seite 5: Beschreibung
Beschreibung Der GSV-2 ist ein Messverstärker für Sensoren mit Dehnungsmessstreifen, der über ein serielles Ausgangssignal verfügt. Je nach Typ sind folgende Schnittstellen verfügbar:RS232, RS422, USB, CANbus/CANopen, Ethernet. Der Messverstärker GSV-2 ist in verschiedenen Gehäusemodellen und Ausstattungsvarianten verfügbar: GSV-2TSD-DI: Tischgehäuse mit Display, USB, RS232, und integrierte, Akku GSV-2AS, GSV-2ASD: Aluminiumgehäuse mit RS232, RS422, CANbus, Display GSV-2FSD-DI: Fronttafeleinbau mit Display, RS232, RS422, CANbus Speziell für den mobilen Einsatz ist das Modell GSV-2MSD-DI mit Display, USB, integriertem... -
Seite 6: Anschlussbelegung
Anschlussbelegung 15-polige Schraubklemme für Sensoranschluss Abbildung 1: Schraubklemmen 15-polig und 5-polig (GSV-2LS, GSV-2AS, GSV-2FSD) ME-Meßsysteme GmbH Neuendorfstr. 18a Tel.: +49 3302 89824 60 Mail: info@me-systeme.de 16761 Hennigsdorf Fax: +49 3302 89824 69 Web: www.me-systeme.de... -
Seite 7: 5-Polige Schraubklemme Für Rs232 / Rs422
OpenCollector, alternativ Open Emitter, galvanisch entkoppelt Versorgungsspannung 12V .. 24 V DC Anschluss der Versorgungsspannung Masse Versorgungsspannung Tabelle 1: 15-polige Schraubklemme: GSV-2LS, GSV-2AS, GSV-2ASD, GSV-2FSD 5-polige Schraubklemme für RS232 / RS422 Standard CAN / CANOpen Beschreibung Masse RS232 / RS422 Schnittstelle Datenleitung Rx für RS232, bzw. -
Seite 8: Rückwand Gsv-2Tsd-Di
Rückwand GSV-2TSD-DI Abbildung 2: Rückwand GSV-2TSD-DI M8 Steckverbinder für GSV-2TSD-DI CANopen In der Ausführung mit CANopen Schnittstelle sind an der Rückwand zwei zusätzliche M8 Steckverbinder male / female angeordnet. Funktion Aderfarbe CAN-H braun CAN-L blau schwarz Das CAN-Interface ist galvanisch getrennt. DC-Buchse für Kleingerätestecker 2,1 x 5,5 mm, + Polarität innen, DC 9 .. -
Seite 9: Seitenwand Gsv-2Tsd-Di
Seitenwand GSV-2TSD-DI An der Seitenwand sind fünf 2mm Buchsen angeordnet. Zwei potentialfreie Schwellwertausgänge und ein Eingang für Trigger / Nullsetzfunktion sind verfügbar. schwarz Nullsetz- / Eingangsspannung 9 .. 30 Volt Triggereingang grün Schwellwert 1 CMOS-Relais Ausgänge potentialfrei 60V DC, 40 V gelb Schwellwert 2 CMOS-Relais Ausgänge... -
Seite 10: Anschlussplan 12Polige Klemmleiste
Anschlussplan 12polige Klemmleiste Vollbrücke Halbbrücke Viertelbrücke 12-pole terminal 12-pole terminal 12-pole terminal keine Brücke Brücke zwischen 9 und 8 Brücke zwischen 9 und 8 Tabelle 3: Anschluss von Voll- bzw. Halb- und Viertelbrücken an 12 polige Schraubklemme ME-Meßsysteme GmbH Neuendorfstr. 18a Tel.: +49 3302 89824 60 Mail: info@me-systeme.de 16761 Hennigsdorf... -
Seite 11: 15-Polige Sub-D Buchse Des Gsv-2Tsd-Di
15-polige SUB-D Buchse des GSV-2TSD-DI Schirm Masse Analogeingang Tara Nullsetzeingang / Trigger-Eingang Analogeingang Analogausgang positive Brückenspeisung negative Brückenspeisung (GND) positiver Differenzeingang negativer Differenzeingang positive Fühlerleitung negative Fühlerleitung Für den Anschluss von Halb- Ergänzung Halbbrücke und Viertelbrücken muss Pin 14 mit Pin 15 gebrückt werden. QB120 Ergänzung Viertelbrücke 120 Ohm Viertelbrücken werden in... -
Seite 12: Anschluss Und Inbetriebnahme
Anschluss und Inbetriebnahme Laden des integrierten Akkus Der integrierte Akku des GSV-2TSD-DI wird über die DC-Buchse 2,1 x 5,5 mm an der Geräterückseite geladen. Der Ladezustand wird über die LED in der Geräterückseite angezeigt. Bei vollem Akku erlischt die LED bzw. die Leuchtstärke wird reduziert. Die Ladezeit beträgt ca. -
Seite 13: Inbetriebnahme Von Geräten Mit Canopen Schnittstelle
D (nur RS 422) E (nur RS 422) Die Datenleitungen RX und TX zwischen Verstärker und PC sind dabei gekreuzt. Bei Starten des mitgelieferten Konfigurationsprogramms zeigt der PC Messwerte an. Der Messverstärker GSV-2TSD-DI benötigt ein vollständig beschaltetes Nullmodem Kabel, also eine Kreuzung von RxD mit TxD, RTS mit CTS, und DCD+DSR mit DTR sowie GND mit GND (2 mit 3, 7 mit 8, 1+6 mit 4 sowie 5 mit 5). -
Seite 14: Einstellung Der Eingangsempfindlichkeit
Einstellung der Eingangsempfindlichkeit In der Standardkonfiguration beträgt die Eingangsempfindlichkeit des Messverstärkers ±2 mV/V. Bei dieser Eingangsempfindlichkeit arbeitet der Messverstärker mit einer Brückenspeisespannung von 2,5V. Für spezielle Anwendungen kann es erforderlich sein, die Eingangsempfindlichkeit des Messverstärkers anzupassen. a) Vergrößerung der Eingangsempfindlichkeit und damit des Messbereiches auf 3,5 mV/V, z.B. -
Seite 15: Nutzung Des Schaltausgangs
Datenübertragung und die Kontrolle der Schwellwerte ist für die Dauer des Abgleichs deaktiviert. Hinweis: Wenn mit Hilfe der Konfigurationssoftware der sogenannte "Logger-Modus" aktiviert ist , wird bei High-Pegel am T-Eingang kein Nullabgleich durchgeführt. Stattdessen wird ein Meßwert über die serielle Schnittstelle gesendet. Nutzung des Schaltausgangs Der GSV-2 verfügt über zwei opto-entkoppelte, digitale Ausgänge. -
Seite 16: Beschreibung Des Messverstärker-Menüs
Beschreibung des Messverstärker-Menüs Menüeintrag Menüeintrag Ebene 2 Menüeintrag Ebene 3 Ebene 1 Sensor Konfig. Einheit Einheit auswählen ➔ Messbereich Zahleinstellung des physikalischen Nennwertes ➔ des Sensors. Zahleinstellung des elektrischen Kennwertes des Sensors.² Kennwert ➔ Dehnungsanalyse K-Faktor setzen Zahleinstellung des K-Faktors zwischen 0,2 ➔... -
Seite 17: Hinweise
Menüeintrag Menüeintrag Ebene 2 Menüeintrag Ebene 3 Ebene 1 Satz 6 wie 1, aber No 6 ➔ Param. speichern Abspeichern der aktuellen Konfiguration unter Satz 1 bis Satz 6 Normierung Zahlenwert zwischen 0,15 ...1580000 Datenerfassung Zahlenwert für Messwerte pro Sekunde [Hz] Datenfrequenz ➔... -
Seite 18: Zahlenformat
MODE Ein- und Ausschalten oder Eintreten in das Logger-Menü MENU Eintreten in das Messverstärker-Menü, eine Menüebene höher oder Abbrechen einer Eingabe. (LEFT) Bei Zahleinstellung: Cursor nach links bewegen. Bewegen im Menü innerhalb einer Menüebene: Zu nächsten Eintrag wechseln. Bei Zahleinstellung: Ziffer bzw Einstellung über dem Cursor vergrößern. DOWN Bewegen im Menü... -
Seite 19: Rs 232/422 Protokoll Des Gsv-2 Messverstärkers
RS 232/422 Protokoll des GSV-2 Messverstärkers Ausgabe der Daten Der GSV arbeitet im Auslieferungszustand mit einer Übertragungsrate von 38400 Baud 1 Startbit, 8 Datenbits, keiner Parität und 1 Stopbit (8N1). Es stehen zwei Datenformate für die Ausgabe der Messwerte zur Verfügung: 1. -
Seite 20: Einstellung Des Displays
Hinweis: Wenn die Einheit abgeschaltet wird (mit Befehlsnummer 15, setunit), wird die Zahl mit einem Leerzeichen und CRLF abgeschlossen. Einstellung des Displays Beim binär codierten Datenprotokoll werden die Messwerte normiert auf ±1 übertragen. Die Displayanzeige ergibt sich aus Normierungsfaktor x Messwert. Der Normierungsfaktor kann mit dem Befehl „setNorm“bzw. -
Seite 21: Befehlstabelle
Befehlstabelle Hinweis: Die Befehlsnummer muss als Byte an den GSV-2 gesendet werden, gefolgt von eventuellen Parameter-Bytes. (Der Befehl besteht aus 1 Byte, gefolgt von Parameter-Bytes). Befehls- Befehls- Befehlsname Anzahl der Länge der Parameter-Bytes Befehlsantwort Nr. (Hexa- in Bytes dezimal) reset status read scale read zero read control... -
Seite 22: Nr. (Hexa- Dezimal)
Befehls- Befehls- Befehlsname Anzahl der Länge der Parameter-Bytes Befehlsantwort Nr. (Hexa- in Bytes dezimal) firmware version set gauge factor get gauge factor set poisson get poisson set bridge type get bridge type Set Range get range Reserviert get offset wait get options Reserviert Reserviert... - Seite 23 Befehls- Befehls- Befehlsname Anzahl der Länge der Parameter-Bytes Befehlsantwort Nr. (Hexa- in Bytes dezimal) Set Analogue Filter Get Analogue Filter Switch Blocking Get Command Available Set Noise-Cut Threshold Get Noise-Cut Threshold Set Auto-Zero Counter Get Auto-Zero Counter Set User-Text Char Reserviert Set User Offset Value Get User Offset Value³...
-
Seite 24: Befehlsbeschreibung
Befehlsbeschreibung Hinweis: Zu den meisten in diesem Kapitel beschriebenen Befehlen existieren ähnlichnamige Funktionsaufrufe einer Windows-DLL bzw. einer Labview vi. Im Folgenden sind nützliche Hinweise zu finden, die zum Verständnis der RS 232-Befehle beitragen. reset status Befehlsnummer: 0 Anzahl der Parameter: 0 Vom GSV gesendete Bytes: 0 Reset status setzt den Verstärkerstatus und den Fehlercode zurück (status=0). -
Seite 25: Write Scale
Anzahl der Parameter: 0 Vom GSV gesendete Bytes: 2 Read offset ermittelt die Offseteinstellung des Vorverstärkers. Der erhaltene Wert kann mit write offset an den GSV zurückgeschrieben werden. Mögliche Fehlercodes: 0xA0, 0x91 write scale Befehlsnummer: 5 Anzahl der Parameter: 3 Vom GSV gesendete Bytes: 0 Write scale setzt die Empfindlichkeits-Kalibrierung des AD-Umsetzers. -
Seite 26: Get All
entsprechen den Werten, die vorher mit read offset ermittelt wurden. Bemerkung: Nur die Befehle write offset und set offset haben Einfluss auf den Analogausgang. Beeinflusste Register: Offset. Wertebereich: 0x00.00..0x0F.FF Mögliche Fehlercodes: 0xA0,0x54,0x71 get all Befehlsnummer: 9 Anzahl der Parameter: 1 Vom GSV gesendete Bytes: 0 Get all stellt die Konfiguration wieder her, die durch den Parameter gewählt werden muss. -
Seite 27: Set Zero
mit set gain gewählte Verstärkung. Achtung: Mit set scale durchgeführte Kalibrierungen gehen verloren. Der Analogausgang wird nicht beeinflusst. Bemerkung: Nach diesem Befehl ist abzuwarten, bis der GSV wieder Messdaten sendet. Zu diesem Zweck müssen alle Datenpuffer gelöscht werden. Beeinflusste Register: Scale. Mögliche Fehlercodes: 0xA0,0x82 set zero Befehlsnummer: 12... -
Seite 28: Set Offset
Mögliche Fehlercodes: 0xA0,0x81,0x83,0x71 set offset Befehlsnummer: 14 Anzahl der Parameter: 0 Vom GSV gesendete Bytes: 0 Set offset führt einen Offsetabgleich der GSV-Eingangsstufe durch. Dieser Abgleich betrifft im Gegensatz zu set zero den Analogausgang des GSVs. Bemerkung: Während des Offsetabgleichs sendet der GSV keine Messwerte. Die Zeitdauer des Offsetabgleichs kann durch get offset wait ermittelt oder den Technischen Daten entnommen werden. -
Seite 29: Set Norm
0/00 Wertebereich: 0x00..0x2A Mögliche Fehlercodes: 0xA0,0x54,0x71 set norm Befehlsnummer: 16 Anzahl der Parameter: 3 Vom GSV gesendete Bytes: 0 Set norm normiert den auf dem LC-Display angezeigten Messwert auf den übergebenen Wert. Die Normierung erfolgt jedoch ohne Berücksichtigung des Dezimalpunktes. Dieser muss zusätzlich mit set dpoint eingestellt werden. -
Seite 30: Set Frequency
Mögliche Fehlercodes: 0xA0,0x55,0x56,0x71 set frequency Befehlsnummer: 18 Anzahl der Parameter: 2 Vom GSV gesendete Bytes: 0 Mit Set frequency kann die Meßdatenrate des GSVs festgelegt werden. Es können Frequenzen zwischen 0,3125 Hz und 2000Hz gewählt werden. Beispielsweise werden bei einer Meßdatenrate von 100 Hz 100 Messwerte pro Sekunde an der Schnittstelle übertragen. -
Seite 31: Set Gain
Mögliche Fehlercodes: 0xA0,0x54,0x58,(0x80),0x71 set gain Befehlsnummer: 19 Anzahl der Parameter: 1 Vom GSV gesendete Bytes: 0 Set gain legt die Verstärkung des AD-Umsetzers des GSV gemäß der folgenden Tabelle fest, in der der resultierende Endwert der Eingangsempfindlichkeit des Brückeneingangs angegeben ist. Mit Gain-Parameter= 2 gilt die Nenn-Eingangsempfindlichkeit, d.h. die Verstärkung des AD-Umsetzers ist dann =1. -
Seite 32: Set Bipolar
Mögliche Fehlercodes: 0xA0,0x54,0x71 set bipolar Befehlsnummer: 20 Anzahl der Parameter: 0 Vom GSV gesendete Bytes: 0 Set bipolar versetzt den GSV in den bipolaren Modus (Der Messwert Null entspricht dem Datenwert hexadezimal 800000). Mögliche Fehlercodes: 0xA0,0x71 set unipolar Befehlsnummer: 21 Anzahl der Parameter: 0 Vom GSV gesendete Bytes: 0 Set unipolar versetzt den GSV in den unipolaren Modus (Der Messwert Null entspricht dem... -
Seite 33: Get Dpoint
Bedeutungen). Mögliche Fehlercodes: 0xA0,0x91 get dpoint Befehlsnummer: 28 Anzahl der Parameter: 0 dpoint ermittelt set dpoint gesetzten gesendete Bytes: Dezimalpunkt. Mögliche Fehlercodes: 0xA0,0x91 switch Befehlsnummer: 29 Anzahl der Parameter: 1 Vom GSV gesendete Bytes: 0 Switch schaltet die Schaltausgänge gemäß dem Parameterbyte ein oder aus. Der Zustand des Schaltausganges bleibt nur erhalten, wenn der Messwert –... -
Seite 34: Get Threshold1
Wertebereich: 0x00.01.00.00..0xFF.FF.FF.FE Mögliche Fehlercodes: 0xA0,0x56,0x71 get threshold1 Befehlsnummer: 33 Anzahl der Parameter: 0 Vom GSV gesendete Bytes: 4 Get threshold ermittelt die mit set threshold gesetzten Schwellwerte. Mögliche Fehlercodes: 0xA0,0x91 set channel Befehlsnummer: 34 Anzahl der Parameter: 1 Vom GSV gesendete Bytes: 0 Set channel legt den Kanal fest, der auf den AD-Umsetzer geschaltet wird und stellt die für diesen Kanal vorher eingestellten Betriebsparameter wieder her. -
Seite 35: Set Mode
set mode Befehlsnummer: 38 Anzahl der Parameter: 1 Vom GSV gesendete Bytes: 0 Set mode konfiguriert den GSV für diverse Betriebsarten. Der eingestellte Modus bleibt auch nach dem Abschalten erhalten. Vor dem Verändern des Mode-Registers ist dieses mit get mode zu lesen. Es können nur Bits 1..4 verändert werden. Beschreibung der Mode- Variable: Bit 6 Bit 5 Bit 4... -
Seite 36: Firmware Version
Get equipment liest Informationen über die Hardware-Konfiguration des GSV. Beschreibung der Equipment-Variable: Bit 6 Bit 5 Bit 4 Bit 3 Bit 2 Bit 1 AnaFilt = 1: Flüssigkristallanzeige installiert = 1: Analog-Digital-Konverter (stets) vorhanden = 1: GSV ist zur Verwendung als Dehnungsindikator vorgesehen AnaFilt: =1: Schaltbares analoges Eingangsfilter vorhanden reserviert, nicht definiert... -
Seite 37: Get Poisson
Wertebereich: 0x00..0xFA (entsprechend 0,000 bis 0,500). Mögliche Fehlercodes: 0xA0,0x54,0x71 get poisson Befehlsnummer: 47 Anzahl der Parameter: 0 Vom GSV gesendete Bytes: 1 Get poisson liest die Querkontraktionszahl mit dem zuvor genannten Zahlenformat. Mögliche Fehlercodes: 0xA0,0x91 set bridge type Befehlsnummer: 48 Anzahl der Parameter: 1 Vom GSV gesendete Bytes: 0 Set bridge type setzt den Brückentyp des DMS-Sensors, anhand dessen die... -
Seite 38: 35 Get Offset Wait
Anzahl der Parameter: 0 Vom GSV gesendete Bytes: 1 Get range liest die eingestellte Empfindlichkeit der analogen Eingangsstufe des GSV21, d.h. auch die Stellung von JP1 kann hiermit ermittelt werden. Anhand der in range codierten Eingangsempfindlichkeit berechnet calc norm die Anzeigennormierung. Range gibt das 10- fache des Vollaussteuerungswertes in mV/V an: 10 = 1 mV/V;... -
Seite 39: Set Digits
Clear maximum value setzt im Maximum-Modus (siehe set mode) den bisher gemessenen Maximalwert zurück, so dass ein neuer Maximalwert gebildet wird. Mögliche Fehlercodes: 0xA0,0x71 set Digits Befehlsnummer: 61 Anzahl der Parameter: 1 Vom GSV gesendete Bytes: 0 Set Digits setzt die Anzahl der im LC-Display dargestellten Ziffern. Wenn die ASCII- Datenausgabe (durch SetMode) aktiviert ist, wird auch die Anzahl der übertragenen Ziffern- Bytes gesetzt. -
Seite 40: Reserviert
Access denied (nicht näher spezifiziert): 0x70 Access denied, weil "Blocking" gesetzt: 0x71 Access denied, weil Passwort nicht oder falsch gegeben: 0x72 Access denied, weil Konfigurationsjumper nicht gesetzt: 0x73 Access denied, weil max. erlaubte Ausführungsanzahl erreicht: 0x74 Access denied, weil über diesen Port Set/Write unterbunden: 0x75 Falscher Parameter, (nicht näher spezifiziert): 0x50... -
Seite 41: 46 Calc Norm
Get second threshold ermittelt die mit set second threshold gesetzten zweiten Schwellwerte. Mögliche Fehlercodes: 0xA0,0x91 Get device Type Befehlsnummer: 69 Anzahl der Parameter: 0 Vom GSV gesendete Bytes: 1 Get device Type nennt die Typennummer der angeschlossenen GSVs, beim GSV-21 also konstant 21d. - Seite 42 Mögliche Fehlercodes: 0xA0, 0x71, 0x73, 0x41, 0x5A GetTXmode Befehlsnummer: 129 Anzahl der Parameter: 0 Vom GSV gesendete Bytes: 1 Mit GetTXmode können Flags über Eingenschaften des Messwertübertragungsprotokolls gelesen werden. Bit 6 Bit 5 Bit 4 Bit 3 Bit 2 Bit 1 Is H.Sh.
- Seite 43 Mögliche Fehlercodes: 0xA0,0x54,0x58,0x73,0x71 GetBaud Befehlsnummer: 131 Anzahl der Parameter: 0 Vom GSV gesendete Bytes: 1 Mit GetBaud kann das vorher beschriebene Baudrateregister gelesen werden. Mögliche Fehlercodes: 0xA0,0x91 Set Slow Rate Befehlsnummer: 134 Anzahl der Parameter: 2 Vom GSV gesendete Bytes: 0 Falls SpecialMode,Slow =1 ist (s.
-
Seite 44: Writesamplingrate
MW-Filter: Read-Only Flag: ist 1, wenn Mwsum>1 (Befehle 138, 139) FIR-Filter: =1: schaltet das FIR-Filter ein; ein digitales Tiefpaßfilter, welches der Firmware-internen Mittelwertbildung nachgeschaltet ist. Seine Grenzfrequenz hängt daher von der Meßdatenrate ab (s.u.) Select.TX: Wenn SelectTX=1 ist und der Maximalwertmodus an ist (s. Befehl SetMode, S. 29), werden nur neue maximalwerte übertragen (Selective Transmission). -
Seite 45: Readsamplingrate
0xCB entspricht Mittelwertbildung über 11 Summanden. Parameter 2 und 3: Die Berechnungsformel für das Sampling-Rate-Register (zweiter und dritter Parameter) von Befehl 138/139 lautet: Registerwert = 2 x Abtastrate Der AD-Umsetzer des GSV-21 kennt folgende diskrete Abtastraten: 2.5, 5, 10, 15, 25, 30, 50, 60, 100, 500, 1000, 2000, 3750, 7500 und 15000 Samples/Sekunde. -
Seite 46: Get Can Setting
d.h. Nach dem Abschalten ist es kein CANopen-Gerät mehr! HasCAN: Bei CANopen-Gerät stets =1, d.h. Bit 0 des Übergabe-Wertes muß gesetzt sein (raed-only) x: reserviert, gleich dem gelesenen Wert Mögliche Fehlercodes: 0xA0, 0x71, 0x51, 0x52, 0x5A Index 0x7E: CAN-Bitrate: Hiermit kann die Bitrate des CAN-Interfaces eingestellt werden. Der Parameter kodiert die CAN-Bitrate wie fogt: Datenparameter CAN-Bitrate... - Seite 47 Parameter übergeben wird. Der GSV antwortet stets mit 2 Datenbytes mit der Reihenfolge <HiByte,LoByte>; auch im Fehlerfall (s. GetlastError), dann sind die Datenbytes =0. Bei den Indizes wird zwischen aktuell eingestellten Werten (Indexbereich 0x5A..0x5F) und solchen unterschieden, die erst beim nächsten Bootup- oder Reset-Zyklus zur Wirkung kommen (Indexbereich 0x7A..0x7F).
- Seite 48 Vom GSV gesendete Bytes: 2 Get analogue filter gibt das 2-fache der aktuell eingestellten Grenzfrequenz des analogen Vorfilters zurück. Mögliche Rückgabewerte sind in der Standardversion: 0x00.07: Grenzfrequenz = 3,5 Hz 0x02.08: Grenzfrequenz = 260 Hz 0x0D.48: Grenzfrequenz = 1,7 kHz Mögliche Fehlercodes: 0xA0,0x91 Switch Blocking Befehlsnummer: 146...
- Seite 49 vohanden, andernfalls nicht. Analog dazu kann z.B. das CAN-Interface (Parameter 140d, 140d), die Rauschunterdrückung „Noise-Cut“ (Parameter 149d, 148d) oder die Benutzer- Display-Funktionalität (Parameter 152d, 152d) sowie Handshake (Parameter 128d, 128d) und weitere auf Vorhandensein getestet werden. Hinweis: Eigenschaft Vorhandenseins ändert sich bei demselben Geräteexemplar nicht (außer u.U. nach einem Firmwareupdate durch ME-Systeme).
- Seite 50 100 Messwerte unterhalb von 0x810000 liegen. Wertebereich: 0x0001..0xFFFF Mögliche Fehlercodes: 0xA0, 0x71,0x75, 0x55, 0x84, 0x41 Get AutoZero Counter (nur wenn AutoZero vorhanden) Befehlsnummer: 151 Anzahl der Parameter: 0 Vom GSV gesendete Bytes: 2 Mit Get AutoZero Counter kann der Zähler für das periodische automatische Nullsetzen gelesen werden, s.
- Seite 51 Vom GSV gesendete Bytes: 0 Mit SetUserOffsetValue kann ein Summand übergeben werden, der jedem Messwert hinzuaddiert wird. Die Zahlendarstellung entspricht dabei der des Messwertes, s.S. 13; d.h. der UserOffsetValue kann im Bipolar-Modus negativ sein (0x400000..0x7FFFFF). Wertebereich: bipolar: 0x400000..0xBFFFFF unipolar: 0x000000..0x7FFFFF Mögliche Fehlercodes: 0xA0, 0x71,0x75, 0x54, 0x55 GetUserOffsetValue Befehlsnummer: 155...
- Seite 52 Mittelwertfilters automatisch ermittelt werden. Hierbei wird die Anzahl der Messwerte, über die diese automatische Ermittlung erfolgen soll, übergeben. Sobald der Befehl SetAdaptFilterOptimize gegeben wurde, beginnt diese „Selbstlernphase“, während der der GSV das Spitzenwertrauschen misst und nach Ablauf der übergebenen Anzahl der Messwerte daraus die Vergleichsmaske bildet, die dann mit GetAdaptFilterMask gelesen werden kann.
-
Seite 53: Übergabeparameter
GetAdaptFilterOptimize Befehlsnummer: 161 Anzahl der Parameter: 0 Vom GSV gesendete Bytes: 2 GetAdaptFilterOptimize kann während unter SetAdaptFilterOptimize beschriebenen Selbstlernphase die Anzahl der verbleibenden Messwerte bis zum Ablauf der Selbstlernphase gelesen werden. Das ist nützlich, um zu ermitteln, wann diese Phase beendet sein wird. - Seite 54 Bedeutung des Jumper-Group-ID Bytes der Antwort: Wert (Hex) Bedeutung 0x01 Jumper 1: Stellung 1. Wenn Übergabeparam. =0: Jumper IST in Stellung 1 0x02 Jumper 1: Stellung 2. Wenn Übergabeparam. =0: Jumper IST in Stellung 2 0x03 Kanal 1 0xFF Fehler Mögliche Fehlercodes: 0xA0,0x59,0x91 Get Sensor Capacity Befehlsnummer: 164...
- Seite 55 Get Rated Output Befehlsnummer: 166 Anzahl der Parameter: 0 Vom GSV gesendete Bytes: 4 Mit Get Rated Output kann der (vorher gespeicherte) elektrische Kennwert des angeschlossenen Sensors gelesen werden. Der Rückgabeparameter ist dabei als Fließkommazahl zur Basis 10 kodiert, wobei das erste Byte den Exponenten +1 angibt und die Bytes 2 bis 4 die Mantisse in High-Endian-Reihenfolge.
- Seite 56 Get SensorText Assign Befehlsnummer: 168 Anzahl der Parameter: 0 Vom GSV gesendete Bytes: 2 Mit Get SensorText Assign können Informationen über die Zuordnung der Einstellungen zu gespeicherten Sensoren und deren vom Benutzer festgelegten Namen gelesen werden. Die Antwort besteht aus zwei Parametern, jeweils 1 Byte groß. Das erste Byte ist die Zuordnungsnummer.
-
Seite 57: Verwenden Und Verwalten Des Dem Benutzer-Datensatz Zugeordneten Textes
Verwenden und Verwalten des dem Benutzer-Datensatz zugeordneten Textes Mit dieser Funktionalität können Betriebsparameter bestimmten Sensoren zugeordnet werden und diesen Sensoren, d.h. Datensätzen vom Benutzer festgelegte Namen. Somit wird es dem Benutzer vereinfacht, sicher zu gehen, dass die Betriebsparameter, die für einen bestimmten Sensor konfiguriert wurden, nicht zwischenzeitlich derart verändert worden sind, dass Messwerte nicht mehr richtig angezeigt würden. -
Seite 58: Zuordnung Und Aufhebung Der Infotext-Zuordnung
4. Diesen Datensatz laden. Im GSV-2 Displaymenü erscheint unter "Param. laden" z.B. der Eintrag 1: KD-40S-100N123 5. Zum Testen: Gerät aus- und wieder einschalten. Im LCD erscheint beim Bootup nach "ME-Meßsysteme" der o.g. Eintrag (statt der Versionsnummer). 2. Zuordnung und Aufhebung der Infotext-Zuordnung Durch das Vorhandensein eines Datansatztextes und durch das Laden des dementsprechneden Datensatzes werden die Betriebsparameter dem Text zugeordnet. - Seite 59 Benutzer 3: Adresse 0x320..0x32D Basisadresse: dezimal 800 usw, bis Benutzer 6: Adresse 0x350..0x35D Basisadresse: dezimal 848 Um den Text zu löschen, schreibt man an die Basisadresse der o.g. Bereiche jeweils eine Null, z.B. an 0x300 die 0. Das kann man mit GSVterm durch Eingabe von d statt i (Adresse direkt) in o.g.
-
Seite 60: Canbus / Canopen Protokoll Des Gsv-2 Messverstärkers
CANbus / CANOpen Protokoll des GSV-2 Messverstärkers Konformität: CiA 301 (Kommunikation) und CiA 404 (Applikation) Weitere Dokumente: gsv2can6rev1.eds, ba-gsv2CanOpen.pdf Anschluss der CAN-Busleitungen Die CAN-Busleitungen werden auf die Klemmen D, E und F gelegt: Klemme Beschreibung CAN-GND CAN-L CAN-H Das CAN-Interface ist galvanisch getrennt. Busterminierung Unmittelbar hinter der 15-poligen Anschlussklemme befindet sich eine 2-polige Stiftleiste zur Busterminierung. -
Seite 61: Sendebedingungen Für 1St Tx-Pdo
LSByte Byte 1 Byte 2 MSByte Byte Byte Der Analog Input Process Value ist eine Signed-Integer 32, die folgendermaßen interpretiert werden muss, um skalierte Messwerte zu erhalten: Messwert = Analog_Input_Process_Value_Rohwert / (10^Analog_Input_Decimal_Digits) Zur Interpretation muss also das Objekt 6132h (Analog_Input_Decimal_Digits) einmalig gelesen werden und der A.I.Process_Value_Rohwert durch die Potenz der Analog_Input_Decimal_Digits zur Basis 10 geteilt werden. -
Seite 62: Defaulteinstellungen
Falls die Inhibit-Time (1800.3) >0 ist und noch nicht abgelaufen ist, wird kein weiterer PDO gesendet. Defaulteinstellungen: CAN-Bitrate 500kBits/s Node-ID 0x40 Transmission-Type (Obj. 1800.2) Inhibit-Time (Obj. 1800.3) 0, d.h. abgeschaltet Event-Timer (Obj. 1800.5) 0x03E8, d.h. 1 PDO /s Analog Input Delta Transmission Value 0, d.h. -
Seite 63: Allgemeine Hinweise, Tipps Und Tricks
Allgemeine Hinweise, Tipps und Tricks Bitte beachten Sie auch weitere Dokumente auf: http://www.me-systeme.de/manuals.html Sowie aktualisierte Anwendungsprogramme auf: http://www.me-systeme.de/software.html Wird bei Geräten ohne Tastatur während des Einschaltens die Tara-Leitung aktiviert, so wird automatisch statt der zuletzt gespeicherten die Benutzerkonfiguration 6 („User 6“) geladen. -
Seite 64: Technische Daten
Technische Daten (bei U = 12…26V DC im Nenntemperaturbereich) Ausführung GSV-2LS / GSV-2ASD / FSD /TSD Einheit GSV-2AS Genauigkeitsklasse analog digital Messbereiche ±1 (JP1 auf 1, 5V Sensorspeisung) mV/V Analogausgang ±2 oder ±3,5 (per Software und JP1 auf 2, 2,5V... -
Seite 65: Canbus Interface
Ausführung GSV-2LS / GSV-2ASD / FSD /TSD Einheit GSV-2AS Schaltausgang 200mA / 30V 200mA / 30V für Schwellwertschalter <1,0 <1,0 V DC Sättigungsspannung max. Schaltspannung max. Schaltstrom On-Widerstand DC 0,12 0,12 Off Widerstand TeraOhm Isolationsfestigkeit Schnittstelle RS 232/RS422 RS 232/RS422... -
Seite 66: Canopen Vendor-Id
CANOpen Vendor-ID 24 23 Auflösung Mit der Einstellung der Datenrate (Anzahl der Messwerte pro Sekunde) werden automatisch analoge Vorfilter zugeschaltet sowie die Filtereigenschaften des Delta-Sigma Umformers definiert. Durch die interne Überabtastung (Oversampling) und Filterung kann auf anwenderseitige Filterung oder Mittelung verzichtet werden. Die Diagramme zeigen Messergebnisse mit 1m Anschlusskabel, paarig verdrillten Litzen, aufgelegter Schirmung. - Seite 67 Auflösung im Messbereich 1mV/V (5V Speisepannung, JP1 in Stellung 1) Ohne Digitalfilter beträgt die Spitzenwert-Auflösung bei einer Datenrate von 10Hz mindestens 30000 Anzeigeschritte, wenn man sie als Verhältnis des Messbereichs zur Amplitude der Spitzenwerte definiert (Messbereich / Spitzenwertabweichung). Die Efektivwert-Auflösung bei einer Datenrate von 10Hz beträgt mindestens 150000 Anzeigeschritte (Messbereich / 2x Standardabweichung).
-
Seite 68: Beschreibung Der Steckbrücken
JP3: Umschaltung der seriellen Schnittstelle von RS232 (V24) auf RS422: gesteckt: RS422. Gezogen: RS232 (V24), Auslieferungszustand Anschlußbelegung RS232: A: GND, B: RX, C: TX Anschlußbelegung RS422: A: GND, B: RX-, C: TX-, D: RX+, E: TX+ Leiterkartenabmessungen des GSV-2LS ME-Meßsysteme GmbH Neuendorfstr. 18a Tel.: +49 3302 89824 60 Mail: info@me-systeme.de... -
Seite 69: Gehäuseabmessungen Des Gsv-2As
Gehäuseabmessungen des GSV-2AS ME-Meßsysteme GmbH Neuendorfstr. 18a Tel.: +49 3302 89824 60 Mail: info@me-systeme.de 16761 Hennigsdorf Fax: +49 3302 89824 69 Web: www.me-systeme.de... -
Seite 70: Fronttafelausschnitt Für Gsv-2Fsd
Fronttafelausschnitt für GSV-2FSD +1,0 Zero Gehäuseabmessungen des GSV-2TSD-DI L x B x H: 200 x 175 x 75 mm Stand: 14.11.17 Version ba-gsv2-v1.3 Bearbeiter Holger Kabelitz Herausgebende Stelle Vertrieb Freigabe durch: Holger Kabelitz, 14.11.2017 Änderungen Changelog Seite 70 Changelog Version Datum Änderungen ba-gsv2-v1.1.odt... - Seite 71 ME-Meßsysteme GmbH Neuendorfstr. 18a Tel.: +49 3302 89824 60 Mail: info@me-systeme.de 16761 Hennigsdorf Fax: +49 3302 89824 69 Web: www.me-systeme.de...
- Seite 72 Änderungen vorbehalten. Alle Angaben beschreiben unsere Produkte in allgemeiner Form. Sie stellen keine Eigenschaftszusicherung im Sinne des §459 Abs. 2, BGB, dar und begründen keine Haftung. Copyright ã 1999-2017 Made in Germany ME-Meßsysteme GmbH...
