DMS Messverstärker GSV-4USB
Stand: 11.05.2012

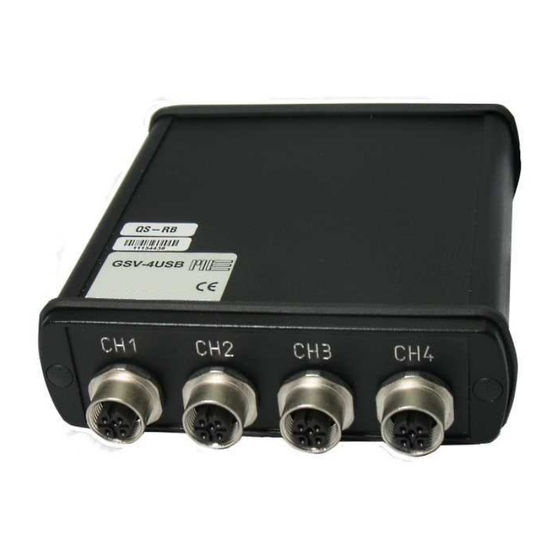

GSV-4USB M12
Frontansicht Sensoranschluss
Beschreibung
Dieser 4-Kanal Messverstärker für Sensoren mit Dehnungsmessstreifen ist mit einer USB
Schnittstelle ausgestattet. Die Spannungsversorgung erfolgt über den USB Port auf der
Rückseite des Messverstärkers. Der Messverstärker ist mit SUB-D37 Anschluss bzw. mit
4x M12 Anschlussbuchsen lieferbar. Der Messverstärker verfügt über acht digitale Ein-
und Ausgänge.
GSV-4USB SUB-D37
Frontansicht Sensoranschluss
4-Kanäle
•
Versorgung über USB Port
•
Eingänge für DMS / 0 – 5 V / PT1000
•
Messbereiche 2 mV/V / 10 mV/V
•
DMS Viertel- / Halb- Vollbrücken
•
8 digitale Ein-/ Ausgänge
•
Datenrate 0 Hz – 125 Hz
•
1
Werbung
Verwandte Anleitungen für ME-Messysteme GSV-4USB serie
Inhaltszusammenfassung für ME-Messysteme GSV-4USB serie
- Seite 1 DMS Messverstärker GSV-4USB Stand: 11.05.2012 GSV-4USB M12 GSV-4USB SUB-D37 Frontansicht Sensoranschluss Frontansicht Sensoranschluss 4-Kanäle • Versorgung über USB Port • Eingänge für DMS / 0 – 5 V / PT1000 • Messbereiche 2 mV/V / 10 mV/V • DMS Viertel- / Halb- Vollbrücken •...
- Seite 2 Abmessungen Abbildung 1: Abmessungen GSV-4USB SUB-D37 Abbildung 2: Abmessungen GSV-4USB M12...
-
Seite 3: Technische Daten
Technische Daten 1. Genauigkeitsklasse 0,05 Eingänge Auflösung DMS-Eingänge Vollbrücke 350 – 5000 Halbbrücke 350 – 5000 Viertelbrücke 120 / 350 / 1000 Gleichtaktunterdrückung 95 – 110 bei 60Hz common-mode signal Messfrequenzen Datenfrequenz 0 – 125 Abtastfrequenz 1,92 Grenzfrequenz analog 1000 digital Notch-Filter Ausgänge... - Seite 4 Anschlussbelegung für GSV-4USB SUB-D37 Anschlussplan für 37-pol. Sub-D Buchse GSV-4USB Belegung 37-pol. SUB-D (PIN-Nr.) Kanal 1 Kanal 2 Kanal 3 Kanal 4 positive Sensorspeisung positiver Differenzeingang QB1000 Viertelbrücken Ergänzung 1kOhm Halbbrückenergänzung negativer Differenzeingang negative Sensorspeisung Analog Eingang Schirm Tabelle 2: Analog-Eingänge Anschlussbelegung für GSV-4USB M12 5-polige Buchse M12x1, Typ 763 Aufsicht:...
- Seite 5 Anschluss Vollbrücke bei SUB-D37-Variante Die folgenden Grafiken zeigen den Anschluss einer Vollbrücke an Kanal 1 bis Kanal 4.
- Seite 6 Anschluss Halbbrücke bei SUB-D37-Variante Die folgenden Grafiken zeigen den Anschluss einer Halbbrücke an Kanal 1 bis Kanal 4. Je nach Anwendungsfall, ist die Brückenergänzung anzupassen.
- Seite 7 Anschluss Viertelbrücke bei SUB-D37-Variante Die folgenden Grafiken zeigen den Anschluss einer Viertelbrücke an Kanal 1 bis Kanal 4 Je nach Anwendungsfall, ist die Brückenergänzung anzupassen.
- Seite 8 Anschluss Vollbrücke bei M12-Variante Die folgende Grafik zeigt den Anschluss einer Vollbrücke bei der M12-Variante. Anschluss Halbbrücke bei M12-Variante Die folgende Grafik zeigt den Anschluss einer Halbbrücke bei der M12-Variante. Je nach Anwendungsfall, ist die Brückenergänzung anzupassen. Bitte setzen Sie die Lötbrücken: HB1 bei Verwendung von Kanal 1 •...
- Seite 9 Anschluss Viertelbrücke bei M12-Variante Die folgende Grafik zeigt den Anschluss einer Viertelbrücke bei der M12-Variante. Je nach Anwendungsfall, ist die Brückenergänzung anzupassen. Bitte setzen Sie die Lötbrücken: HB1 bei Verwendung von Kanal 1 • mit einer Viertelbrücke. HB2 bei Verwendung von Kanal 2 •...
- Seite 10 Anpassung der Brückenergänzung bei Sub-D37-Variante Die Brückenergänzung kann für jeden Kanal einzeln angepasst werden, hierzu ist das Gerät zu öffnen und nach der folgenden Abbildung die gewünschte Lötbrücke zu ergänzen. Abbildung 4: Lötbrücken für die Konfiguration der Brückenergänzung Öffnen des Gerätes 1.
- Seite 11 Anschlussbelegung SUB-D25-Buchse GSV-4USB Belegung 25-pol. SUB-D (PIN-Nr.) IO 5V Festspannungsausgang IO GND IO 1 IO 2 IO 3 IO 4 IO 5 IO 6 IO 7 IO 8 Kanal 1 Kanal 2 Kanal 3 Kanal 4 Kanal GND Kanal 0-5V Kanal AUX Tabelle 3: Digitale Ein- Ausgänge 25 polige Buchse preusser-messtechnik GmbH...
