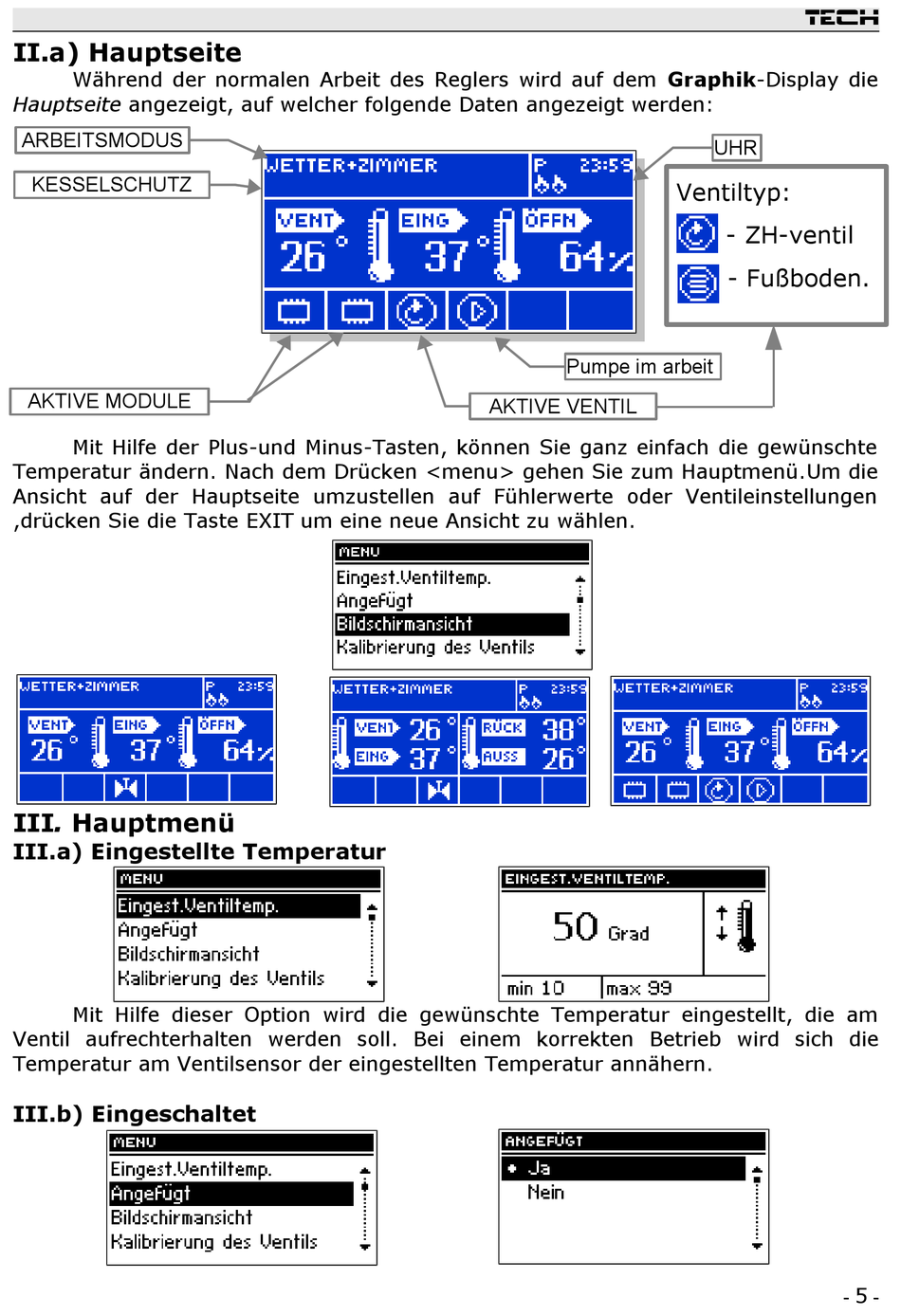

II.a) Hauptseite

Während der normalen Arbeit des Reglers wird auf dem Graphik-Display die
Hauptseite angezeigt, auf welcher folgende Daten angezeigt werden:
ARBEITSMODUS
KESSELSCHUTZ
AKTIVE MODULE
Mit Hilfe der Plus-und Minus-Tasten, können Sie ganz einfach die gewünschte
Temperatur ändern. Nach dem Drücken <menu> gehen Sie zum Hauptmenü.Um die
Ansicht auf der Hauptseite umzustellen auf Fühlerwerte oder Ventileinstellungen
,drücken Sie die Taste EXIT um eine neue Ansicht zu wählen.
III. Hauptmenü

III.a) Eingestellte Temperatur

Mit Hilfe dieser Option wird die gewünschte Temperatur eingestellt, die am
Ventil aufrechterhalten werden soll. Bei einem korrekten Betrieb wird sich die
Temperatur am Ventilsensor der eingestellten Temperatur annähern.

III.b) Eingeschaltet

Pumpe im arbeit
AKTIVE VENTIL
tech
UHR
Ventiltyp:
- ZH-ventil
- Fußboden.
- 5 -
