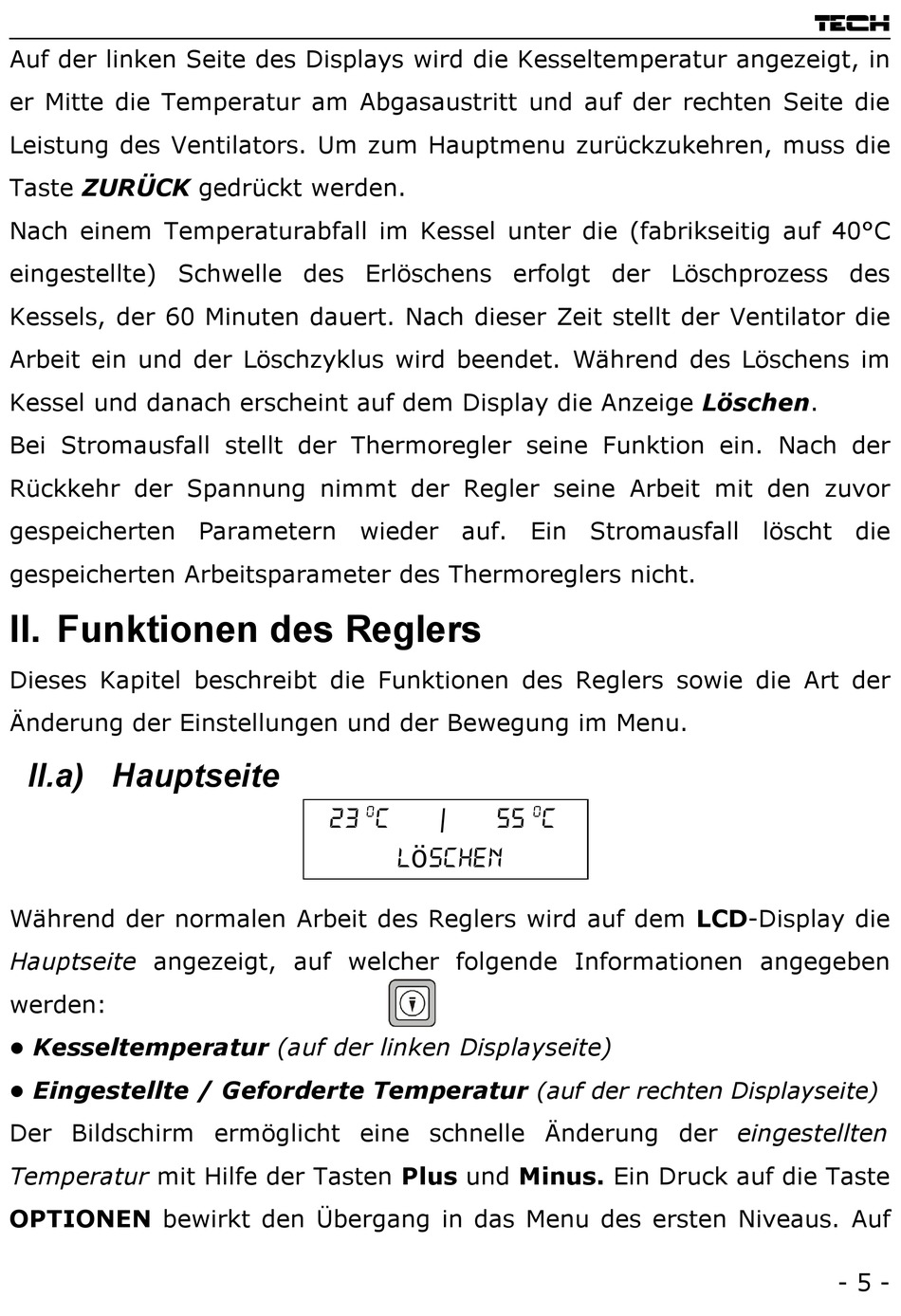

Auf der linken Seite des Displays wird die Kesseltemperatur angezeigt, in
er Mitte die Temperatur am Abgasaustritt und auf der rechten Seite die
Leistung des Ventilators. Um zum Hauptmenu zurückzukehren, muss die
Taste ZURÜCK gedrückt werden.
Nach einem Temperaturabfall im Kessel unter die (fabrikseitig auf 40°C
eingestellte) Schwelle des Erlöschens erfolgt der Löschprozess des
Kessels, der 60 Minuten dauert. Nach dieser Zeit stellt der Ventilator die
Arbeit ein und der Löschzyklus wird beendet. Während des Löschens im
Kessel und danach erscheint auf dem Display die Anzeige Löschen.
Bei Stromausfall stellt der Thermoregler seine Funktion ein. Nach der
Rückkehr der Spannung nimmt der Regler seine Arbeit mit den zuvor
gespeicherten Parametern wieder auf. Ein Stromausfall löscht die
gespeicherten Arbeitsparameter des Thermoreglers nicht.
II. Funktionen des Reglers
Dieses Kapitel beschreibt die Funktionen des Reglers sowie die Art der
Änderung der Einstellungen und der Bewegung im Menu.
II.a) Hauptseite
Während der normalen Arbeit des Reglers wird auf dem LCD-Display die
Hauptseite angezeigt, auf welcher folgende Informationen angegeben
werden:
Kesseltemperatur (auf der linken Displayseite)
Eingestellte / Geforderte Temperatur (auf der rechten Displayseite)
Der Bildschirm ermöglicht eine schnelle Änderung der eingestellten
Temperatur mit Hilfe der Tasten Plus und Minus. Ein Druck auf die Taste
OPTIONEN bewirkt den Übergang in das Menu des ersten Niveaus. Auf
23
O
c
|
55
ö
L schen
O
c
TECH
- 5 -
