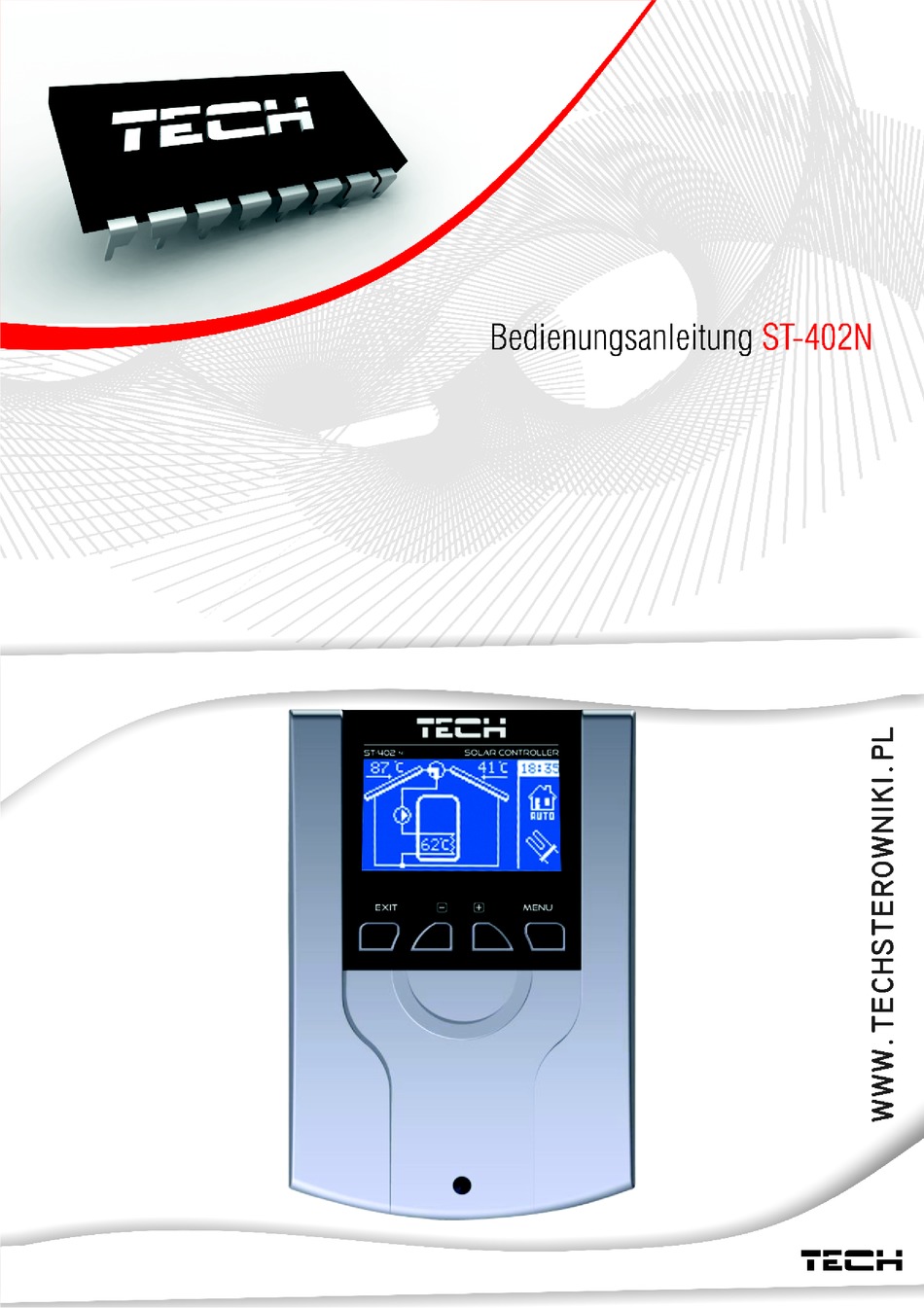

- Seite 1 - 1 -...
- Seite 2 ST – 402 Bedienungsanleitung Übereinstimmungsdeklaration Nr. 62/2012 Wir, die Firma TECH, Wieprz 1047A, 34-122 Wieprz, deklarieren mit voller Verantwortung, dass der von uns produzierte Thermoregler ST- 402N, 230V, 50Hz die Anforderungen der Verordnung des Ministers für Arbeit und Sozialpolitik vom 21. August des Jahres 2007 zur Einführung der Festlegungen der Niederspannungsrichtlinie (LVD) 2007/95/EG vom 16.01.2007 (Gesetzblatt Nr.
- Seite 3 ACHTUNG! Elektrisches Gerät unter Spannung! Vor der Durchführung irgendwelcher Handlungen an der Stromversorgung (Anschluss der Kabel, Installation der Geräte usw.) ist sicherzustellen, dass der Regler nicht an das Stromnetz angeschlossen ist! Die Montage ist von einer Person auszuführen, die über entsprechende elektrische Berechtigungen...
- Seite 4 ST – 402 Bedienungsanleitung . Anwendung Temperaturregler ST-402 für Bedienung Installationen Solarkollektoren verschiedenen Konfigurationen bestimmt. Dieses Gerät steuert die Arbeit der Kollektorpumpen (bzw. der Pumpe und des Ventils) auf Grundlage einer Messung der Temperatur der Kollektoren und der Temperatur des Speicherbehälters (zweier Behälter). Optional besteht die Möglichkeit des Anschlusses zusätzlicher Anlagen, wie etwa einer...

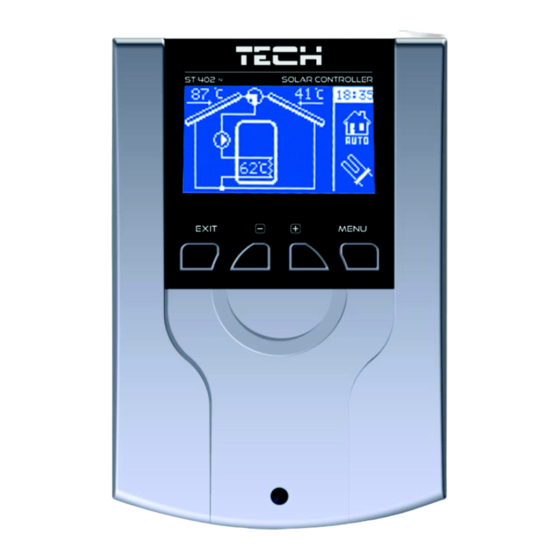

- Seite 5 III. Anwendermenü III.a) Hauptseite Während der normalen Arbeit des Reglers wird auf dem Graphik-Display die Hauptseite angezeigt, auf welcher neben dem Schema des ausgewählten Systems folgende Daten eingesehen werden können: - Betriebsmodus (oder Art des Alarms), - aktuelle Uhrzeit, - Temperatur des Kollektors, - aktuelle Temperatur am Sensor des Wärmespeichers,...
- Seite 6 ST – 402 Bedienungsanleitung III.b) Arbeitsmodus Mit Hilfe dieser Funktion wählt der Anwender den Arbeitsmodus aus. 1. Automatikbetrieb. Während des Automatikbetriebs arbeitet die Pumpe, wenn der minimale Unterschied zwischen der Temperatur des Kollektors und der Temperatur im Speicher erreicht wird (Der Unterschied dieser Temperaturen, bei welchem die Pumpe eingeschaltet wird, kann in der Funktion „Delta der Solarpumpe“...
- Seite 7 III.d) Uhr In dieser Funktion stellt der Anwender die aktuelle Zeit ein, nach welcher der Pegler arbeitet. III.e) Beleuchtung Dieser Parameter regelt die Helligkeit der Anzeige nach dem sie ausgelöscht wird. III.f) Sprache Der Benutzer wählt die Sprachversion des Steuergerätes.
- Seite 8 ST – 402 Bedienungsanleitung IV.a.1) Schema 1/11 Die Installation 1/11 bedient: die Kollektorpumpe, ➔ den Speichertank (Speicherbehälter), ➔ eine Richtung der Anordnung ➔ der Kollektoren, periphere Zusatzgeräte. ➔ Sensoren der Installationen: Kollektorsensor, ➔ Sensor des Speichertanks. ➔ IV.a.2) Schema 2/11 Die Installation 2/11 bedient: die Kollektorpumpe, ➔...
- Seite 9 IV.a.4) Schemat 4/11 Die Installation 4/11 bedient: die Kollektorpumpe, ➔ Umschaltventil, ➔ den Speichertank (Speicherbehälter), ➔ zwei Richtungen der Anordnung der Kollektoren, ➔ periphere Zusatzgeräte. ➔ Sensoren der Installationen: ➔ zwei Kollektorsensoren, ➔ Sensor des Speichertanks. Zusätzliche Installationsoptionen: Delta der Kollektoren ➔...
- Seite 10 ST – 402 Bedienungsanleitung IV.a.6) Schema 6/11 Die Installation 6/11 bedient: die Kollektorpumpe, ➔ Umschaltventil, ➔ zwei Speichertanks, ➔ eine Richtung der Anordnung ➔ der Kollektoren, periphere Zusatzgeräte. ➔ Sensoren der Installationen: ➔ Kollektorsensor, ➔ Sensoren der Speichertanks. Zusätzliche Installationsoptionen: eingestellte Temperatur des Speichertanks 2, ➔...
- Seite 11 Temperatur um den Wert der Hysterese des Speichertanks 2. Maximaltemperatur des Speichertanks 2, ➔ Mit Hilfe dieser Option kann der höchste zulässige sichere Temperaturwert deklariert werden, bis zu welchem der zweite Speicher im Falle eines Überhitzung des Kollektors aufgewärmt werden kann.
- Seite 12 ST – 402 Bedienungsanleitung Betriebsalgorithmus ➔ Mit Hilfe dieser Option wählt der Anwender den Betriebsmodus der Pumpen aus. Möglich ist die Funktion der Pumpen in folgenden Modi: a) Priorität von Speichertank 1 – zuerst wird der Speichertank 1 erwärmt (es arbeitet nur Pumpe 1), nach dem Erreichen der vorgegebenen Temperatur schaltet sich Pumpe 2 ein und erwärmt den Speichertank 2.
- Seite 13 IV.a.10) Schema 10/11 Die Installation 9/11 bedient: ➔ Pumpe des Kollektors, ➔ Umschaltventil, ➔ Wärmespeicher, ➔ Zwei-Funktionen-Ofen (zum Aufheizen), ➔ eine Richtung der Platzierung von Kollektoren, ➔ zusätzliche Peripheriegeräte. Sensoren der Installation: - Sensor des Kollektors, - zwei Sensoren des Wärmespeichers.
- Seite 14 ST – 402 Bedienungsanleitung Hysterese der Abgabe abgekühlt hat. ➔ Einschaltdelta diesem Parameter wird maximale Differenz zwischen Temperatur des Behälters und des Rücklaufs des Kessels, bei der das Ventil auf das Aufheizen des Rücklaufs des Kessels umgeschaltet wird, definiert. ➔ Ausschaltdelta Mit diesem Parameter wird die minimale Differenz zwischen der Temperatur des Behälters und des Rücklaufs des Kessels, bei der das Ventil auf den normalen Kreislauf des Kessels (ohne Aufheizen) umgeschaltet wird, definiert.
- Seite 15 IV.c.1) Überhitzung-Temperatur Das die zulässige Alarm-Temperatur des Kollektors, bei der eine erzwungene Einschaltung der Pumpe erfolgt, um die Solar-Panele abzukühlen. Die Ableitung des Warmwassers erfolgt unabhängig von der eingestellten Temperatur des Behälters. Die Pumpe arbeitet so lange, bis die Temperatur des Behälters um mehr als der Wert der Alarm-Hysterese (Service-Einstellungen >...
- Seite 16 ST – 402 Bedienungsanleitung arbeitet (immer, wenn ihre Arbeit aktiv ist), und geregelter Drehzahl wählen. Bei Auswahl der geregelten Drehzahl ist das Icon dieses Parameters als aktiv markieren. IV.d.2) Maximale Temperatur Mit dieser Einstellung deklariert der Anwender die Höhe der maximalen Temperatur für den sicheren Betrieb des Kollektors.
- Seite 17 IV.e.2) Starten des Heizkessel (für Pellets) Diese Option dient zur Einstellung des spannungslosen Signals zum Starten Pelletkessels. Anwender muss Delta Einschaltens einstellen, also den Unterschied zwischen vorgegebener und aktueller Temperatur im Speicherbehälter, nach dessen Erreichen der Regler das Signal zum Starten des Kessels absendet. Anschließend ist mit Hilfe der Funktionen „von (Uhrzeit)“...
- Seite 18 ST – 402 Bedienungsanleitung Zeitintervall zu wählen, in welchem die Funktion der elektrischen Heizung aktiv sein soll. IV.e.5) Kontakt (nicht) korrespondiert mit der Pumpe Diese Einstellung bestimmt die Funktionsweise des spannungsfreien Kontakts. Wenn das Icon "Kontakt korrespondiert mit der Pumpe" markiert ist, dann wird sich der spannungsfreie Kontakt immer schließen, wenn die Pumpe arbeitet (das zusätzliche Gerät wird eingeschaltet).
- Seite 19 Sobald die Temperatur erreicht die Grenze Potentialfreikontakt ist geofnet und das Gerät schaltet sich aus. Oben - wenn die Temperatur über die eingestellte Temperatur wird, zusätzliche Potentialfreikontakt wird zu, um das zusätzliches Gerät zu aktivieren. Sobald die Temperatur erreicht die Grenze Potentialfreikontakt ist geofnet und das Gerät schaltet sich aus.
- Seite 20 ST – 402 Bedienungsanleitung Einstellungen zu speichern, so dass bei einem Änderung jeder Parameter, können einfach zurück gespeicherten Einstellungen kommen; Werkeinstellungen laden Diese Funktion ermöglicht Ihnen, Werkseinstellungen wiederherzustellen IV.i) Informationen Mit Auswahl dieser Option erscheint auf dem Bildschirm das Logo des Herstellers und Info über die aktuelle Programmversion.
- Seite 21 Technische Daten des Steuergeräts ST- 402 Versorgungsspannung 230V/50Hz +/- 10% Bereich der Temperatureinstellung C : 90 Leistungsaufnahme maximal 4 W Temperaturbeständigkeit des Sensors C : 180 C (Momentantemperatur bis 200 Messgenauigkeit Umgebungstemperatur C : 50 Belastung an jedem Ausgang...
- Seite 22 ST – 402 Bedienungsanleitung Inhaltsverzeichnis I. Anwendung ................4 II. Funktionsregeln ..............4 III. Anwendermenü ..............5 III. a) Hauptseite ..............5 III. b) Arbeitsmodus ...............6 III. c) Perypherie..............6 III. d) Uhr ................6 III. e) Beleuchtung ..............6 III. f) Sprache ............... 6 III.
- Seite 23 IV. d.1) Geregelte Drehzahl ..........16 IV. d.2) Maximale Temperatur ..........16 IV. d.3) Einschaltschwelle der Abtastung des Kreislaufs ...16 łą IV. d.4) Delta za czenia pompy solarnej ......16 IV. d.5) Ausschaltdelta der Solar-Pumpe .......16 IV. d.6) Gänge-Faktor ............16 IV. e) Peripherie ..............16 IV.e.1) Zirkulationspumpe ..........16...
- Seite 24 ST – 402 Bedienungsanleitung Elektronikabfälle. - 24 -...
