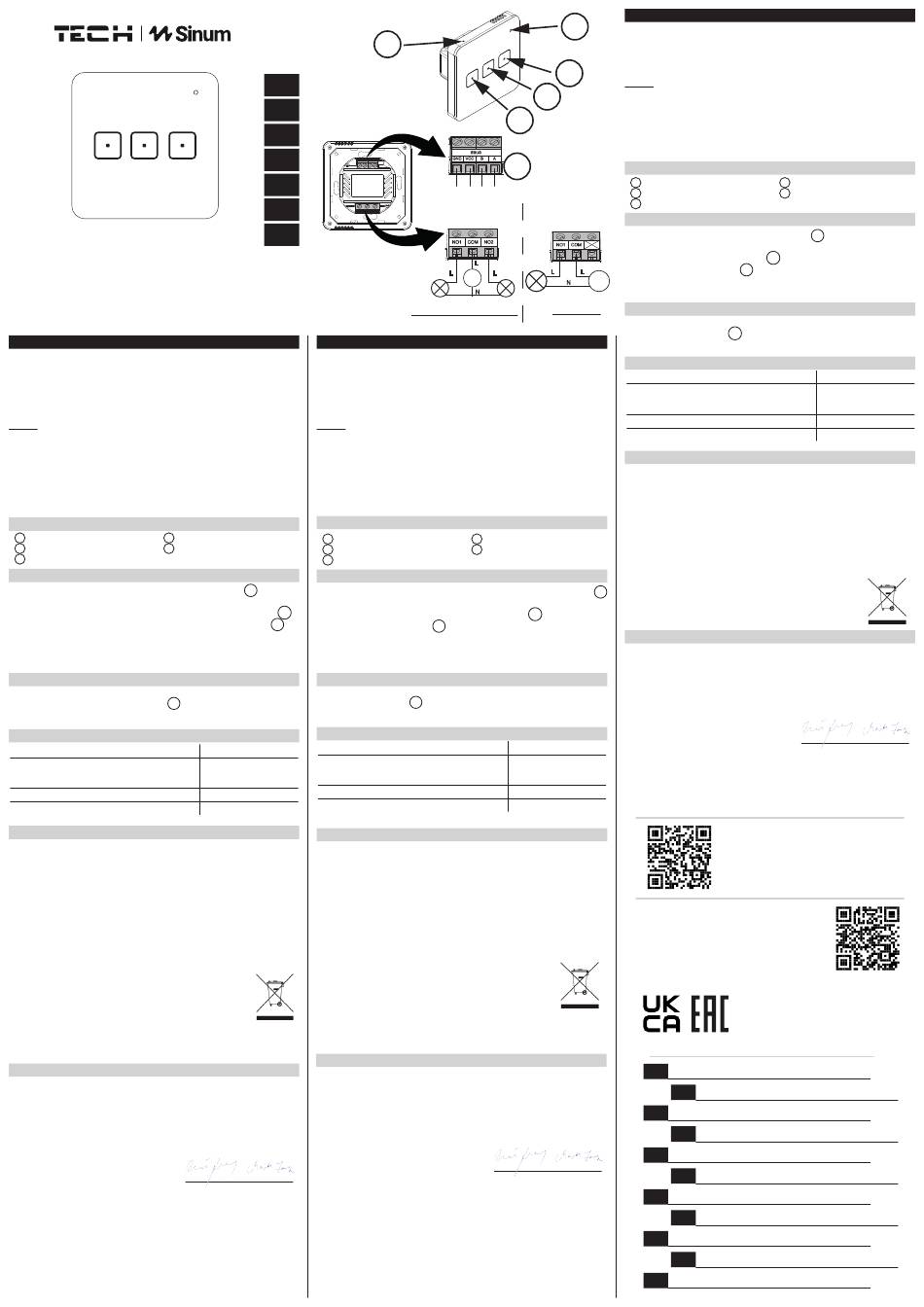

TECH sinum WS-01m Kurzanleitung

WS-01m / WS-02m / WS-03m
www.sinum.eu
PL
Włącznik oświetlenia WS-01m / WS-02m / WS-03m to urządzenie do sterowania oświetleniem
bezpośrednio z poziomu włącznika lub za pomocą Centrali Sinum, w której użytkownik ma
możliwość zaprogramowania określonych warunków włączania/wyłączania światła. Włącznik
komunikuje się z Centralą Sinum przewodowo, a cały system pozwala użytkownikowi na
sterowanie inteligentnym domem za pomocą urządzeń mobilnych.
WS-01m /WS-02m / WS-03m posiada wbudowany czujnik światła, który dostosowuje jasność
podświetlenia przycisków do aktualnego poziomu jasności jaka panuje w pomieszczeniu.
WS-03m
Skrajne przyciski służą do sterowania oświetleniem, natomiast środkowy spełnia funkcję przycisku
programowalnego. Za jego pomocą użytkownik może uruchomić automatyzację zaprogramowaną
w Centrali Sinum.
UWAGA!
• Rysynki są poglądowe. Ilość przycisków może być inna względem posiadanej
wersji urządzenia.
• Dopuszczalne obciążenie pojedynczego wyjścia dla oświetlenia LED powinno
mieścić się w zakresie od 2W do 100 W.
Opis
1 4
- Przycisk rejestracji - Przycisk funkcyjny
2 5
- Czujnik światła - Złącze komunikacji SBUS
3
- Przyciski główne
Rejestracja urządzenia do systemu Sinum
Urządzenie należy połączyć z Centralą Sinum za pomocą złącza SBUS
należy wpisać w przeglądarce adres Centrali Sinum i zalogować się do urządzenia. W panelu
głównym kliknąć kolejno zakładki Ustawienia > Urządzenia > Urządzenia SBUS >
Dodaj urządzenie. Następnie na urządzeniu krótko nacisnąć przycisk rejestracji
prawidłowo przeprowadzonym procesie rejestracji na ekranie pojawi się odpowiedni komunikat.
Dodatkowo użytkownik ma możliwość nadania nazwy urządzenia oraz przypisania go do
określonego pomieszczenia.
Identyfikacja urządzenia w systemie Sinum
Aby zidentyfikować urządzenie w Centrali Sinum należy aktywować Tryb identyfikacji w zakładce
+
Ustawienia > Urządzenia > Urządzenia SBUS > > Tryb identyfikacji oraz przytrzymać
przycisk rejestracji na urządzeniu przez 3-4 sekundy. Odpowiednie urządzenie na ekranie zostanie
podświetlone.
Dane techniczne
Napięcie zasilania
Maksymalny pobór mocy
Obciążenie wyjścia
Temperatura pracy
Uwagi
Firma Tech Sterowniki nie ponosi odpowiedzialności za szkody powstałe na skutek niewłaściwego
użytkowania systemu. Producent zastrzega sobie prawo do udoskonalania urządzeń,
aktualizowania oprogramowania oraz związaną z nimi dokumentacją. Grafiki mają charakter
poglądowy i mogą nieco odbiegać od rzeczywistego wyglądu. Schematy są przykładowe. Wszelkie
zmiany są na bieżąco aktualizowane na stronie internetowej producenta.
Przed przystąpieniem do użytkowania urządzenia należy przeczytać uważnie poniższe przepisy.
Nieprzestrzeganie tych instrukcji może być przyczyną obrażeń ciała i uszkodzeń urządzenia.
Urządzenie nie może być wykorzystywane niezgodnie z jego przeznaczeniem. Montażu powinna
dokonać osoba posiadająca odpowiednie kwalifikacje. Urządzenie nie jest przeznaczone do
obsługi przez dzieci. Urządzenie elektryczne pod napięciem. Przed dokonaniem jakichkolwiek
czynności związanych z zasilaniem (podłączanie przewodów, instalacja urządzenia itd.) należy
upewnić się, że urządzenie nie jest podłączone do sieci. Urządzenie nie jest wodoodporne.
Produktu nie wolno wyrzucać do zwykłych pojemników na odpady.
Obowiązkiem użytkownika jest przekazanie zużytego
wyznaczonego punktu zbiórki w celu recyklingu odpadów powstałych ze
sprzętu elektrycznego i elektronicznego.
Deklaracja zgodności UE
Firma Tech Sterowniki II Sp. z o.o. , ul. Biała Droga 34, Wieprz (34-122)
deklaruje z pełną odpowiedzialnością, że włącznik:
WS-01m, WS-02m, WS-03m jest zgodny z dyrektywą:
• 2014/35/UE • 2014/30/UE • 2009/125/WE
Do ocen zgodności zastosowano normy zharmonizowane:
• PN-EN 60669-1:2018-04
• PN-EN 60669-1:2018-04/AC:2020-04E
• PN-EN 60669-2-5:2016-12
• EN IEC 63000:2018 RoHS
Wieprz, 01.12.2023
Pełny tekst deklaracji zgodności UE oraz instrukcja obsługi dostępne po zeskanowaniu kodu QR
lub na stronie www.techsterowniki.pl/manuals
PL
EN
CZ
SK
DE
HU
RU
The WS-01m / WS-02m / WS-03m light switch is a device which enables you to control the light
directly from the switch or with the use of a Sinum central device, where the user may program
the light to switch on and off in certain conditions. The switch communicates with the Sinum
central device by wire and the whole system allows the user to control the smart home with the
use of mobile devices.
The WS-01m / WS-02m / WS-03m switch has a built-in light sensor which is used to adjust the
button backlight brightness to ambient light level.
WS-03m
The outermost buttons are used to control the lighting whereas the middle button serves as a
programmable button. Using this button the user may activate the automation which has been
previously programmed in the Sinum central device.
NOTE!
• The drawings are for illustrative purposes only. The number of buttons may be
different depending on the version you have.
• The permissible load of a single output for LED lighting should be in the range from
2W to 100W.
1
- Registration button
2
- Light sensor
3
- Main buttons
How to register the device in the sinum system
5
, a następnie
The device should be connected to the Sinum central device using the SBUS connector
and then enter the address of the Sinum central device in the browser and log in to the device.
+
>
In the main panel, click the Settings > Devices > SBUS devices >
1
. Po
briefly press the registration button
process, an appropriate message will appear on the screen. Additionally, the user can name the
device and assign it to a specific room.
How to identify the device in the Sinum system
To identify the device in the Sinum Central, activate the Identification Mode in the Settings >
Devices > SBUS Devices >
on the device for 3-4 seconds. The device used will be highlighted on the screen.
Power supply
24V DC ±10%
0,6W (WS-01m)
Max. power consumption
1,1W (WS-02m)
1,4W (WS-03m)
Output load
2 ÷ 100W (LED)
Operation temperature
5°C ÷ 50°C
TECH Controllers is not responsible for any damages resulting from improper use of the
system. The manufacturer reserves the right to improve devices, update software and related
documentation. The graphics are provided for illustration purposes only and may differ slightly
from the actual look. The diagrams serve as examples. All changes are updated on an ongoing
basis on the manufacturer's website.
Before using the device for the first time, read the following regulations carefully. Not obeying
these instructions may lead to personal injuries or controller damage. The device should be
installed by a qualified person. It is not intended to be operated by children. It is a live electrical
device. Make sure the device is disconnected from the mains before performing any activities
involving the power supply (plugging cables, installing the device etc.). The device is not water
resistant.
The product may not be disposed of to household waste containers. The user
is obliged to transfer their used equipment to a collection point where all
sprzętu do
electric and electronic components will be recycled.
Tech Sterowniki II Sp. z o.o. , ul. Biała Droga 34, Wieprz (34-122)
Hereby, we declare under our sole responsibility that the light switch:
WS-01m, WS-02m, WS-03m is compliant with Directive :
• 2014/35/UE
• 2017/2102/UE For compliance assessment, harmonized standards were used:
• PN-EN 60669-1:2018-04
• PN-EN 60669-1:2018-04/AC:2020-04E
• PN-EN 60669-2-5:2016-12
• EN IEC 63000:2018 RoHS
Wieprz, 01.12.2023
Paweł Jura Janusz Master
Prezesi firmy
The full text of the EU declaration of conformity and the user manual are available after scanning
1
4
3
SBUS
5
GND VCC B A
-
+
B A
24V
NO1 COM NO2
L
L L
~
N
WS-02m / WS-03m
EN
Description
4
- Function button
5
- SBUS communication connector
+
> Add device. Then
1
on the device. After a properly completed registration
+
> Identification Mode tab and hold the registration button
Technical data
24V DC ±10%
0,6W (WS-01m)
1,1W (WS-02m)
1,4W (WS-03m)
2 ÷ 100W (LED)
5°C ÷ 50°C
Notes
EU Declaration of conformity
• 2014/30/UE • 2009/125/WE • 2017/2102/UE
Paweł Jura
Prezesi firmy
the QR code or at www.tech-controllers.com/manuals
2
Vypínač světla WS-01m / WS-02m / WS-03m to je zařízení pro ovládání osvětlení. Může ovládat osvětlení
přímo z vypínače nebo pomocí ústředny Sinum, ve kterém si uživatel může naprogramovat specifické
podmínky pro zapnutí/vypnutí světla. Vypínač komunikuje s ústřednou Sinum drátově a celý systém
umožňuje uživateli ovládat chytrou domácnost pomocí mobilních zařízení.
WS-01m / WS-02m / WS-03m má vestavěné světelné čidlo, které přizpůsobuje jas podsvícení tlačítek
3
aktuální úrovni jasu v místnosti.
WS-03m
Krajní tlačítka slouží k ovládání osvětlení, zatímco prostřední funguje jako programovatelné tlačítko. S jeho
pomocí může uživatel spustit automatizaci naprogramovanou v ústředně Sinum.
POZORNOST!
• Všechna grafická jsou pouze ilustrativní. Počet tlačítek se může lišit v závislosti na
verzi vašeho zařízení.
• Přípustné zatížení jednoho výstupu pro LED osvětlení by mělo být v rozmezí od 2W
do 100W.
1
- Registrační tlačítko
2 - Čidlo světla
3
- Hlavní tlačítka
Registrace zařízení k systému sinum
Zařízení připojte k ústředně Sinum pomocí konektoru SBUS
NO1 COM Sinum do prohlížeče a přihlaste se k zařízení. Na hlavním panelu postupně rozklikneme:
Nastavení > Zařízení > Zařízení SBUS >
krátce stlačit registrační tlačítko
L L
~
obrazovce objeví odpovídající zpráva. Dále můžeme změnit název modulu a přiřadit ho k určité
N
místnosti.
WS-01m
Identifikace zařízení v systému Sinum
Chcete-li identifikovat zařízení v ústředně Sinum, aktivujte režim identifikace v záložce: Nastavení
> Zařízení > Zařízení SBUS >
zařízení po dobu 3-4 sekund. Odpovídající zařízení se na obrazovce zvýrazní.
Napájení
Příkon
Zatížení výstupů
Provozní teplota
Firma Tech Sterowniki nenese žádnou zodpovědnost škody vzniklé v důsledku jiného užívání
zařízení, než je jeho určení vymezené v návodu k použití. Výrobce si vyhrazuje právo na zlepšování
zařízení, aktualizace programu a dokumentace. Všechna grafická vyobrazení obsažená v
dokumentu mají pouze informativní charakter. Schémata jsou pouze příkladová. Veškeré změny
jsou průběžně aktualizovány na internetové stránce výrobce.
Před uvedením do provozu je nutné se nejdříve seznámit se zde uvedenými pokyny. Nedodržení
těchto ustanovení může vést ke zranění nebo úrazu osob a poškození zařízení. Montáž a zapojení
zařízení může vykonat pouze osoba s odpovídajícím oprávněním pro elektrická zařízení. Obsluha
zařízení není určena dětem. Elektrické zařízení pod napětím. Před zahájením jakýchkoliv činností
spojených s napájením (připojování vodičů, instalace zařízení apod.) je třeba se ujistit, že zařízení
je odpojené od elektrické sítě. Zařízení není voděodolné.
5
Produkt se nesmí vyhazovat do běžného komunálního odpadu. Povinností
uživatele je odevzdat opotřebené zařízení do určeného sběrného místa za
účelem recyklace elektrického a elektronického odpadu.
EU Prohlášení o shodě
Tech Sterowniki II Sp. z o.o. , ul. Biała Droga 34, Wieprz (34-122), Polsko, tímto prohlašuje,
že vypínač: WS-01m, WS-02m, WS-03m je ve shodě s harmonizačními právními předpisy
Evropské unie a splňuje směrnice Evropského parlamentu a Rady:
• 2014/35/UE • 2014/30/UE
Byly použity následující harmonizované normy a technické specifikace:
• PN-EN 60669-1:2018-04
• PN-EN 60669-1:2018-04/AC:2020-04E
• PN-EN 60669-2-5:2016-12
• EN IEC 63000:2018 RoHS
Wieprz, 01.12.2023
Úplné znění EU prohlášení o shodě a návod k obsluze jsou k dispozici po naskenování QR kódu
nebo na: www.tech-controllers.com/manuals
www.tech-controllers.com/manuals
Made in Poland
tel: +48 33 875 93 80
PL
serwis.sinum@techsterowniki.pl
tel: +48 33 875 93 80 www.tech-controllers.com
EN
support.sinum@techsterowniki.pl
tel: +420 733 180 378 www.tech-controllers.cz
CZ
cs.servis@tech-reg.com
tel: +421 918 943 556 www.tech-reg.sk
SK
sk.servis@tech-reg.com
tel. +48 33 875 93 80 www.tech-controllers.com
DE
support.sinum@techsterowniki.pl
Janusz Master
tel. +31 341 371 030 www.tech-controllers.com
NL
e-mail: info@eplucon.nl
tel. +40 785 467 825 www.techsterowniki.pl/ro
RO
contact@tech-controllers.ro
tel. +36-300 919 818, +36 30 321 70 88
HU
www. tech-controllers.hu szerviz@tech-controllers.com
tel. +48 33 875 93 80 www.tech-controllers.com
ES
support.sinum@techsterowniki.pl
tel. +38 096 875 93 80 www.tech-controllers.com
UA
servis.ua@tech-controllers.com
+375 3333 000 38 (WhatsАpp, Viber, Telegram)
RU
service.eac@tech-reg.com (RU)
CZ
Popis
4
- Funkční tlačítko
5 - Konektor SBUS
5
, poté zadejte adresu ústředny
+
> Přidejte zařízení. Následně na modulu
1
. Pokud registrace proběhla úspěšně, pak se na
+
> Režim identifikace a podržte registrační tlačítko na
Technické údaje
24V DC ±10%
0,6W (WS-01m)
1,1W (WS-02m)
1,4W (WS-03m)
2 ÷ 100W (LED)
5°C ÷ 50°C
Upozornění
• 2009/125/WE • 2017/2102/UE
Paweł Jura Janusz Master
Prezesi firmy
www.techsterowniki.pl/manuals
Wyprodukowano w Polsce
TECH STEROWNIKI II Sp. z o.o.
ul. Biała Droga 31
34-122 Wieprz
Service
