St-431N – Bedienungsanleitung

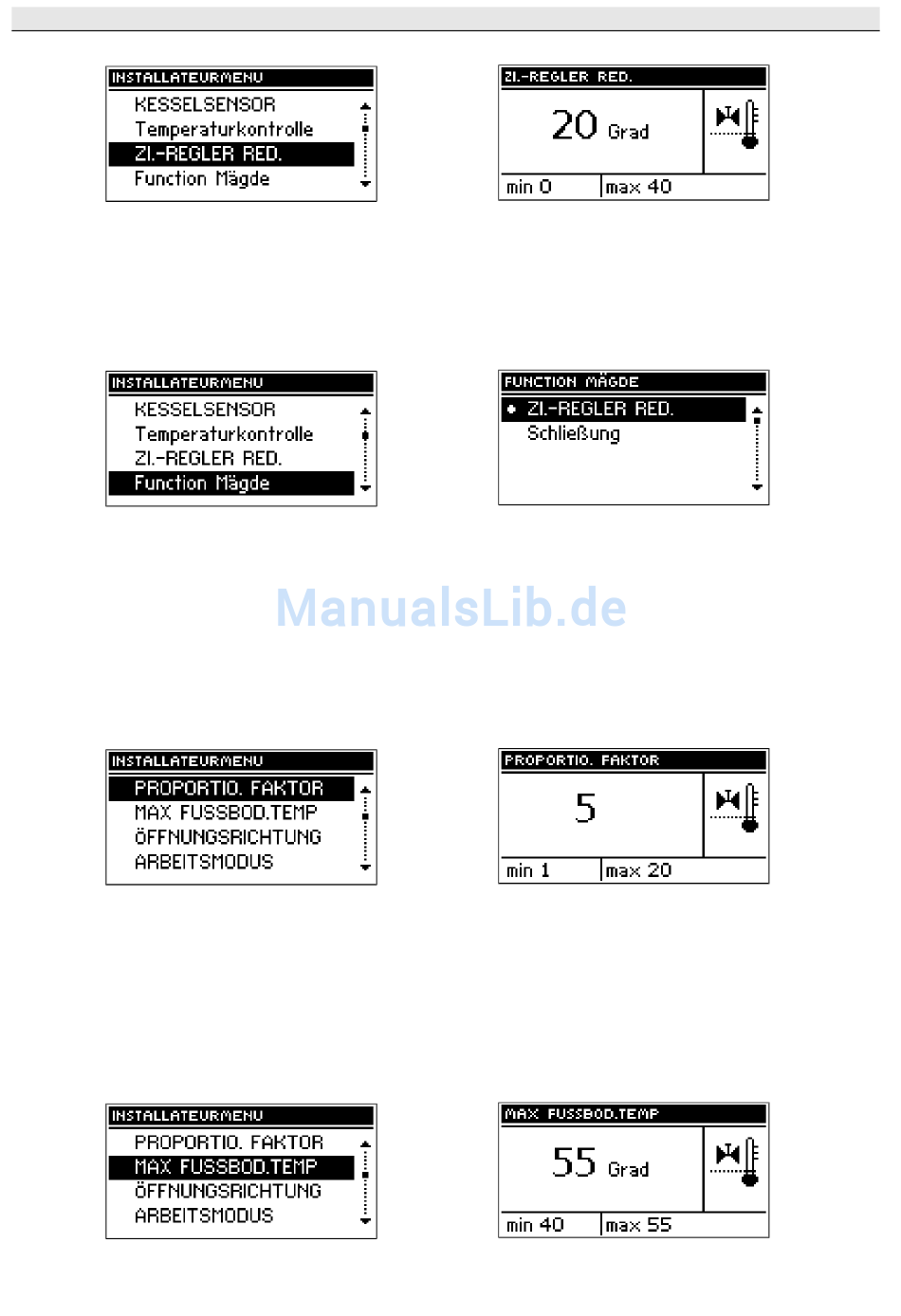

IV.g) Raumregler Absenkung
Diese Funktion ist nur Aktiv mit einem Standard 2 Punkt Raumregler.
Stellen Sie hier die gewünschte Temperatur ein welches bei Nachtabsenkung
gehalten werden soll.
Hinweis: Wenn in der Funktion Raumregler (s. IV.h) die Option Schließen
eingestellt ist, dann ist die Funktion Nachtabsenkung inaktiv.

IV.h) Raumregler

Mit dieser Option wird eingestellt, wie das Ventil auf ein Signal vom
Raumregler Reagieren soll wenn die Temp. erreicht ist. Wenn die Option
Reduzierung des Zimmerreglers markiert ist, wird das Ventil nach dem Signal (vom
Raumregler), dass die Zimmertemperatur erreicht wurde, die Temperatur hinter
dem Ventil gemäß dem Parameter Nachtabsenkung absenken (s. IV.g). Wenn die
Option Schließung markiert ist, wird das Ventil auf das Signal, dass die
Zimmertemperatur erreicht wurde, mit maximaler Schließung und Ausschaltung der
Pumpe reagieren.
IV.i) Proportionalitätsfaktor
Der Proportionalitätsfaktor wird zur Bestimmung des Ventilhubs verwendet. Je
näher die tatsächliche Temperatur der eingestellten Temperatur liegt, desto geringer
ist der Hub. Wenn der Proportionalitätsfaktor sehr groß gewählt wird, dann erreicht
das Ventil schneller einen an die optimale Öffnung angepassten Wert, allerdings mit
einer geringeren Genauigkeit. Der Prozentsatz der einmaligen Öffnung des Ventils
wird nach folgender Formel berechnet:
(EINGEST_TEMP – SENSOR_TEMP) * (PROPORT_FAKT / 10)
IV.j) Maximale Fußbodentemperatur
Hierbei handelt es
- 10 -
sich um die Maximaltemperatur, bei welcher die
