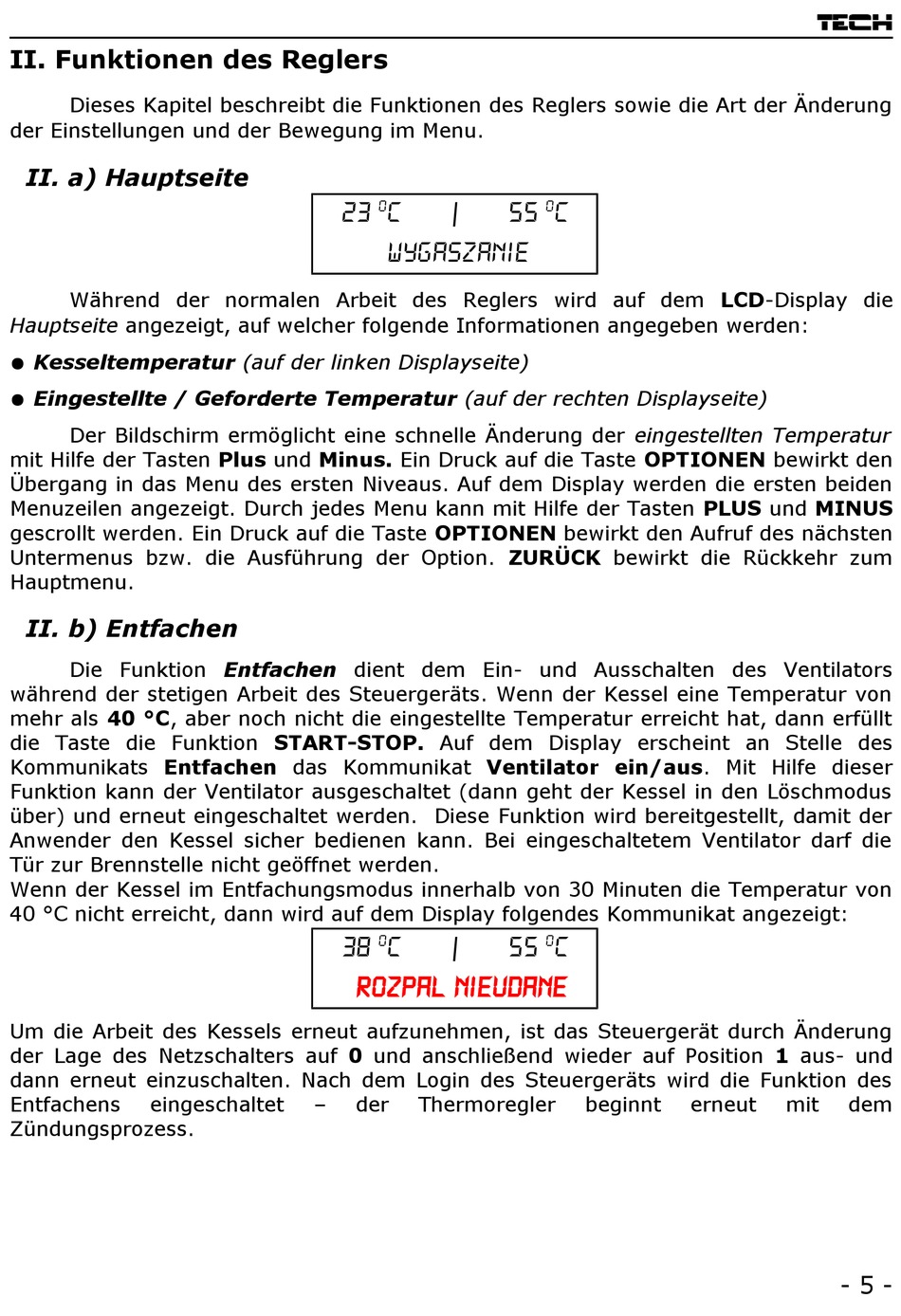

II. Funktionen des Reglers
Dieses Kapitel beschreibt die Funktionen des Reglers sowie die Art der Änderung
der Einstellungen und der Bewegung im Menu.
II. a) Hauptseite
Während der normalen Arbeit des Reglers wird auf dem LCD-Display die
Hauptseite angezeigt, auf welcher folgende Informationen angegeben werden:
● Kesseltemperatur (auf der linken Displayseite)
● Eingestellte / Geforderte Temperatur (auf der rechten Displayseite)
Der Bildschirm ermöglicht eine schnelle Änderung der eingestellten Temperatur
mit Hilfe der Tasten Plus und Minus. Ein Druck auf die Taste OPTIONEN bewirkt den
Übergang in das Menu des ersten Niveaus. Auf dem Display werden die ersten beiden
Menuzeilen angezeigt. Durch jedes Menu kann mit Hilfe der Tasten PLUS und MINUS
gescrollt werden. Ein Druck auf die Taste OPTIONEN bewirkt den Aufruf des nächsten
Untermenus bzw. die Ausführung der Option. ZURÜCK bewirkt die Rückkehr zum
Hauptmenu.
II. b) Entfachen
Die Funktion Entfachen dient dem Ein- und Ausschalten des Ventilators
während der stetigen Arbeit des Steuergeräts. Wenn der Kessel eine Temperatur von
mehr als 40 °C, aber noch nicht die eingestellte Temperatur erreicht hat, dann erfüllt
die Taste die Funktion START-STOP. Auf dem Display erscheint an Stelle des
Kommunikats Entfachen das Kommunikat Ventilator ein/aus. Mit Hilfe dieser
Funktion kann der Ventilator ausgeschaltet (dann geht der Kessel in den Löschmodus
über) und erneut eingeschaltet werden. Diese Funktion wird bereitgestellt, damit der
Anwender den Kessel sicher bedienen kann. Bei eingeschaltetem Ventilator darf die
Tür zur Brennstelle nicht geöffnet werden.
Wenn der Kessel im Entfachungsmodus innerhalb von 30 Minuten die Temperatur von
40 °C nicht erreicht, dann wird auf dem Display folgendes Kommunikat angezeigt:
Um die Arbeit des Kessels erneut aufzunehmen, ist das Steuergerät durch Änderung
der Lage des Netzschalters auf 0 und anschließend wieder auf Position 1 aus- und
dann erneut einzuschalten. Nach dem Login des Steuergeräts wird die Funktion des
Entfachens
eingeschaltet
Zündungsprozess.
23
O
c
|
wygaszanie
38
O
c
|
rozpal nieudane
–
der
Thermoregler
55
O
c
55
O
c
beginnt
TECH
erneut
mit
dem
- 5 -
